Inhaltszusammenfassung für M.I.C. AVTO7-Pro

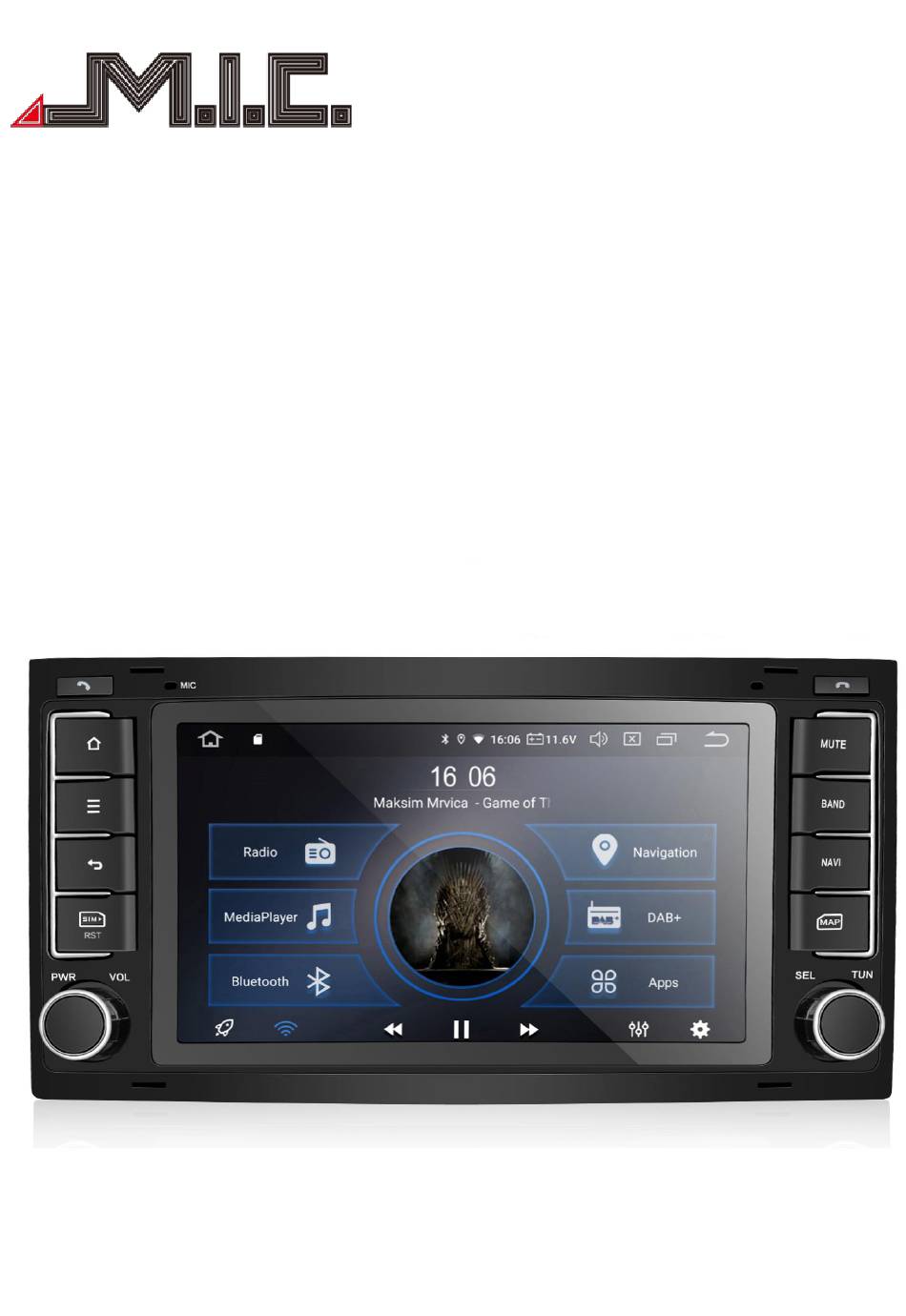

- Seite 1 AVTO7-Pro / AVTO7 Android-Naviceiver für Volkswagen - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort ......................................- 2 - Hinweise ......................................- 3 - Sicherheitshinweise ................................... - 3 - Copyright-Informationen ................................ - 4 - Produkt-Komponenten ................................- 5 - Parameter ......................................- 7 - Lieferumfang ....................................- 7 - Anschlussplan ....................................- 8 - Vorderseite ....................................- 8 - Einbau ...................................... -
Seite 3: Hinweise
Bitte lesen Sie vor Benutzen des Produkts die Bedienungsanleitung sorgfältig durch, um vollständig alle Funktionen und Features des Produkts zu verstehen und anwenden zu können und bewahren Sie das Benutzerhandbuch für spätere Fragen auf. Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren. -
Seite 4: Copyright-Informationen
Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schaden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden. -

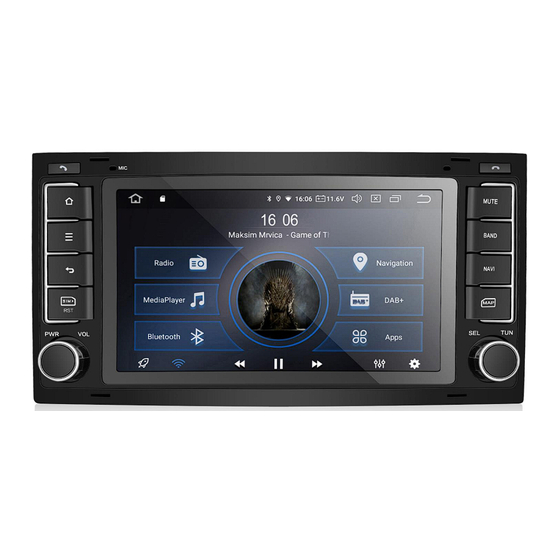

Seite 5: Produkt-Komponenten
Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AVTO7(-Pro): Rückseite AVTO7(-Pro): - 5 -... - Seite 6 Zubehör AVTO7(-Pro): Kabelbeschriftung/Farbe Bezeichnung Camera Power - Pink Strom für Rückfahrkamera. Im Rückwärtsgang liegen hier 12 V an 12V Stromversorgung, bspw. für externen Subwoofer oder DAB+- AMP - Blau Splitter ACC - Rot 12 V Zündungsstrom Videoeingang für Rückfahrkamera. Auf den Eingang wird nur im CAM-IN Rückwärtsgang zugegriffen.
-
Seite 7: Parameter
Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird SWC1/SWC2 beim AVTO7(-Pro) in der Regel nicht benötigt. Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃ ～+65℃ Lagertemperatur: -40℃ ～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W Lieferumfang Standard-Spezifikation... -
Seite 8: Anschlussplan
Anschlussplan Vorderseite - 8 -... -
Seite 9: Einbau
1: PWR: An-, Ausschalten/Lautstärke 2: VOL: Lautstärke regeln 3: SIM: SIM-Karten-Slot zur 4: Zurück: Wechselt zum vorherigen Menü Internetverbindung RST: Sofortiger Neustart des Geräts (Daten werden nicht gelöscht) 6: Home: Hauptmenü 5: Menü: Menüleiste aufrufen 7: Anrufen / Anruf annehmen 8: MIC: Mikrofon 9: Nicht vorhanden 10: Anruf beenden... -
Seite 10: Home
Ein kürzeres Video gibt es hier: https://www.youtube.com/watch?v=GF6RMr0PQdA HOME Nach Einschalten des Geräts gelangt man als erstes in das Home-Menü. Das Menü kann mit dem Finger nach links oder rechts geschoben werden. Durch Drücken auf können Sie jederzeit in das Home-Menü zurückkehren. Auf dem Homebildschirm (2) können Sie eigenständig Apps und Widgets hinzufügen und löschen. -
Seite 11: Hdmi
Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DAB+, DVR, 3G, WiFi und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. Tasten anders belegen Auf dem Startbildschirm lassen sich die Schaltflächen "Musik", "Navigation" und "DAB+" anders belegen. Für Musik und DAB+ halten Sie die Grafik der Taste gedrückt (also die Note bzw. die DAB+- Grafik) und wählen Sie aus der erscheinenden Liste die App Ihrer Wahl aus. -
Seite 12: Bluetooth
Kurz berühren für einen automatischen Sendersuchlauf; nochmals berühren, um diesen zu stoppen. Berühren Sie diese Taste bei FM-Frequenzen, um den Stereo-Effekt an-/auszuschalten; das FM Radiosignal ist im Stadtzentrum am stärksten, üblicherweise in Stereo. In anderen Gegenden kann das Radiosignal nicht stabil sein und zu Mono geschaltet werden, um den Radioeffekt zu verbessern (Hinweis: Wenn Stereo ausgeschaltet ist, ist Mono eingeschaltet.) Berühren, um bei FM-Frequenzen automatisch zwischen lokalen und fernen Radiomodus zu wechseln, je nach Stärke des Radiosignals. - Seite 13 Anrufbildschirm Ziffernfeld Kontakte Anrufverlauf Bluetooth-Kopplung Bluetooth-Einstellungen Rufannahme Letzte Ziffer löschen; längeres Berühren zum Löschen der ganzen Eingabe Kontakte - 13 -...
- Seite 14 Telefonanruf starten (vorher Kontakt auswählen) Kontakt suchen Kontakte importieren (muss am Handy bestätigt werden) Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf Bluetooth-Kopplung - 14 -...
- Seite 15 Bluetooth-Geräte in der Nähe suchen Kopplung mit ausgewähltem Gerät herstellen Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen Bluetooth-Einstellungen In den Bluetooth-Einstellungen können Sie den Anzeigename des AVTO7(-Pro) sowie die Bluetooth- PIN ändern. Weiterhin können Sie einstellen, ob das AVTO7(-Pro) Verbindungsanfragen automatisch akzeptieren oder ablehnen soll.
-
Seite 16: Bluetooth-Musik
2. Berühren Sie das -Symbol. 3. Berühren Sie das -Symbol in der unteren rechten Ecke. 4. Die Kontakte sollten jetzt erfolgreich importiert sein. Bluetooth-Musik Berühren Sie die App „Telefon“, nachdem Sie Ihr Handy per Bluetooth mit dem Gerät verbunden haben. Nach öffnen der App erscheint ein großer Play-Button, mit dem Sie die Musik direkt starten können. -
Seite 17: Musik
Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von der Festplatte des Geräts, Ihrer mSD-Karte oder Ihrem USB-Stick abspielen. Unterstützt werden WMA, MP3 und viele andere Formate. Playlist Zurück Stop/Play Vorwärts Equalizer-Modus Wiedergabeschleife Durch Rechtsschiebens des Menüs können Sie Ihre gewünschte Musikquelle (Ordner oder... - Seite 18 Mithilfe der Loudness-Funktion lässt sich die gehörrichtige Lautstärke einstellen. Ein bekanntes Phänomen in der Psychoakustik führt dazu, dass Musik bei einer deutlich lauteren oder leiseren Lautstärke als sie abgemischt wurde, anders wirkt, da die Einstellungen der originalen Abmischung für die veränderte Lautstärke nicht mehr voll passen. Um einen ähnlichen Klang wie bei der Originalaufnahme zu erzielen, müssen die Bässe und Höhen verändert werden.
-
Seite 19: Video
In dem gezeigten Menü lässt sich die Laufzeitverzögerung einstellen. Geben Sie die genauen Abstände ein der Entfernung zwischen dem linken/rechten und vorderen/hinteren Lautsprecher ist. Positionieren Sie anschließend das Fadenkreuz auf die Position, auf die der Sound ausgerichtet werden soll. Das Gerät rechnet nun selbständig die passende Laufzeitverzögerung aus. Weiterhin können Sie in dem Menü... -
Seite 20: Av-In
Standardmäßig ist die Video-Wiedergabe während der Fahrt zu Ihrer Sicherheit deaktiviert. Sie können die Wiedergabe in den Einstellungen > CAR > Fahr-Einstellungen > „Video schauen“ aktivieren. Achtung! Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Vollbildmodus Dauerschleife Zurück Wiedergabe/Pause... -
Seite 21: Dateimanager
Dateimanager Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Hier können Sie auf sämtliche auf dem Gerät und angeschlossenen Wechselmedien gespeicherte Dateien zugreifen, sie löschen, kopieren, ausschneiden und einfügen. Berühren Sie die Checkbox um eine Datei oder einen Ordner auszuwählen, berühren Sie , um kopierte Dateien einzufügen;... -
Seite 22: Internet
Mit der Funktion werden die Dateien nicht nur zu einem neuen Ort kopiert, sondern gleichzeitig auch am Ursprungsort gelöscht. Mithilfe des Symbols können Sie den Vorgang abbrechen. Internet Um eine Internetverbindung auf Ihrem AVTO7(-Pro) herzustellen, stehen Ihnen drei Möglichkeiten zur Verfügung: 1) Starten Sie auf Ihrem Smartphone einen WLAN-Hotspot und wählen Sie sich in den Einstellungen >... -
Seite 23: Navigation
Navigation Das AVTO7(-Pro) kommt bereits mit einer vorinstallierten Navigations-App von HERE WeGo. Mit dieser können Sie sowohl offline in ganz Europa navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren. Alternativ ist auf dem Gerät auch die beliebte Navi-App GoogleMaps installiert, die sich online nutzen lässt. - Seite 24 Nach erfolgter Zieleingabe erhalten Sie eine Übersicht über alle gefundenen Routenoptionen. Durch Drücken auf das kleine graue Auto rechts neben den drei Strichen erhalten Sie eine Auflistung aller gefundenen Kfz-Routen mit geschätzter Fahrzeit, Kilometerzahl und Routenführung. Wählen Sie hier durch Tippen die gewünschte Verbindung aus. Die Route wird nun angezeigt und Sie können die Routenführung durch Tippen auf „Start“...
- Seite 25 Anschließend öffnet sich das Einstellungsmenü von Here WeGo. Hier finden Sie die Option "Karten herunterladen". Nach Drücken auf "Karten herunterladen" gelangen Sie in folgendes Menü. Es wird Ihnen bereits vorgeschlagen, die Kartendaten Ihres Bundeslandes herunterzuladen: Wenn Sie stattdessen Karten von ganz Deutschland/Europa herunterladen möchten, schieben Sie die Seite nach oben und gehen Sie unten auf "Karten herunterladen": - 25 -...
- Seite 26 Offline-Modus aktivieren Nachdem Sie alle gewünschten Karten heruntergeladen haben, können Sie zum Einstellungsmenü zurückkehren und dort "App offline verwenden" aktivieren. Damit wird nun auf Ihre Offline-Karten zurückgegriffen. Damit haben Sie alle erforderlichen Schritte zur Offline-Navigation durchgeführt und können von nun an offline navigieren.
-
Seite 27: Dab
Wenn Sie darauf klicken, finden Sie unten die Schaltfläche "Aktualisieren". Drücken Sie darauf und wenn eine Internetverbindung vorhanden ist, aktualisieren die Karten automatisch auf die neueste Version. DAB+ Das AVTO7(-Pro) besitzt ein bereits integriertes Digitalradio-System, das Digital Audio Broadcasting (DAB+). Dieses bietet eine Vielzahl an Radiosendern in CD-Soundqualität. Bitte beachten Sie bei der Installation der DAB+-Antenne, dass das Kupfer-L mit der Karosserie verbunden ist. -
Seite 28: Foto
Durch Auswahl des kleinen Herz-Symbols in der oberen rechten Ecke der Sender können Sie einen Sender als Favoriten speichern. Auf diese Favoriten können Sie mithilfe des Herzsymbols in der linken Seitenleiste zugreifen. Bitte beachten Sie, dass Sie im Favoritenmenü die Sender durch Drücken auf den Sendernamen auswählen. -
Seite 29: Easy Connection (Mirrorlink)
Installation über eine APK-Datei Auch die Installation von Apps über eine Installationsdatei (Dateiformat: *.apk) wird unterstützt. Schließen Sie dazu einen Datenträger mit der Datei an und öffnen Sie auf dem Naviceiver die App „ApkInstaller“. Gehen Sie hier auf „Installieren“ und wählen Sie die gewünschte APK-Datei aus. Folgen Sie den Anweisungen. -
Seite 30: Android Auto
4. Audio und Video des Handys wird auf Ihrem Autoradio dargestellt und lässt sich steuern. 5. Auch horizontale/vertikale Bildschirmanzeige wird unterstützt. iPhone WiFi: 1. Richten Sie einen iPhone-Hotspot ein. 2. Verbinden Sie sich auf dem AVTO7(-Pro) mit dem Hotspot. 3. Öffnen Sie iPhone AirPlay und Mirror-Funktion zur Verbindung. 4. -
Seite 31: Sprachsteuerung
Sprachsteuerung Ihr AVTO7(-Pro) kann Sprachbefehle via „Ok Google“ entgegennehmen und verarbeiten. Aktivieren Sie dazu Einstellungen > Google > Kontodienste/Einstellungen für Google-Apps > Google-Suche, Google-Assistant und Spracheingabe > Spracheingabe/Voice > Voice Match und folgen Sie den Anweisungen. Sie können nun von jedem Bildschirm aus mittels „Ok Google“ Sprachbefehle ausführen. Zwei nützliche Sprachbefehle: Anrufe Telefonanrufe mittels Google-Sprachsteuerung können Sie mit der App "MTC-Dialer"... -
Seite 32: Einstellungen
unterstützen, können Sie unter Einstellungen > Apps & Benachrichtigungen > Spezieller App-Zugriff > Bild-in-Bild einsehen. Bild-in-Bild Sie können die Funktion aktivieren, indem Sie in geöffneter App kurz auf das Symbol drücken. Anschließend können Sie auswählen, welche andere App Sie gleichzeitig betreiben wollen und das App-Fenster an die gewünschte Position schieben. - Seite 33 1. Netzwerk & Internet WLAN: Hier können Sie sich mit dem WLAN-Netzwerk Ihrer Wahl verbinden. Nach erfolgter Verbindung erscheint das Wifi-Symbol in der oberen Statusleiste. Hotspot und Tethering: Unter diesen Menüpunkt können Sie Ihr Autoradio als eigenen Hotspot einrichten und via WLAN oder Bluetooth-Tethering Internet freigeben.
- Seite 34 Helligkeit: Hier können Sie die Helligkeit des Bildschirms regulieren. Hintergrund: Für den Homescreen lassen sich verschiedene Hintergrundbilder auswählen. Schriftgröße: Wenn Sie eine kleinere oder größere Schriftgröße wünschen, können Sie dies hier einstellen. Nachtanzeige: Ihr AVTO7(-Pro) kann automatisch bei eingeschaltetem Licht die Bildschirmhelligkeit für Nachtfahrten dimmen.
- Seite 35 8. Sicherheit & Standort: Standort: Hier können Sie alle Einstellungen zur GPS-Ortung treffen, diese aktivieren/deaktivieren und für bestimmte Apps zulassen. Apps zur Geräteverwaltung: Hier können Sie Ihre Tracking-Tools verwalten.T Tablet verschlüsseln: Unter diesem Menüpunkt können Sie die Datenverschlüsslung aktivieren und eine Sicherheitsüberprüfung beim Einschalten des Radios festlegen.
- Seite 36 11. CAR: Element: Hier können Sie die Farbe der Tastenbeleuchtung frei einstellen. Sound: Hier können Sie mithilfe eines Equalizers verschiedene Soundprofile (Pop, Jazz, Klassik, Rock usw.) auswählen und die gewünschte Hörposition auwählen. Navi: Stellen Sie den Navi-Modus ein und ob während der Navigation Musikwiedergabe ausgestellt oder gedimmt werden soll.
-
Seite 37: Werkseinstellungen
MCU-Updates: Beim Anschließen einer micro-SD-Karte mit MCU-Update in den rechten Kartenslot können Sie die Datei durch Drücken auf MCU updates ausführen lassen. Genaueres finden Sie auf Seite 20 unter „Updates“. System-Updates: Beim Anschließen einer micro-SD-Karte mit System-Update in den rechten Kartenslot können Sie die Datei durch Drücken auf Systemaktualisierungen ausführen lassen. - Seite 38 LED control > By power" auch dauerhaft aktivieren. Anschließend mit „Anwenden“ und „Exit“ bestätigen. Das Radio wird neu gestartet und anschließend ist die Beleuchtung durchgehend aktiv. Sie können dies jederzeit wieder ändern, indem Sie die obige Einstellung auf „By headlight“ ändern und wieder mit „Anwenden“...
-
Seite 39: Fehlerbehebung
Rückfahrbildschirm ausschalten Wenn in Ihrem Auto keine Rückfahrkamera verbaut ist, können Sie den Rückfahrbildschirm ausschalten, sodass beim Einlegen des Rückwärtsgangs das Gerät keinen schwarzen Bildschirm anzeigt. Öffnen Sie die Werkeinstellungen (Passwort 126) > Sonstiges und wählen Sie unter “Rückwärts verbieten” die Option “Deaktivieren” aus und bestätigen Sie mit „Anwenden“ und „Beenden“. - Seite 40 Entpacken Sie die Zip-Datei (nur einmal) Update wird nicht „Update.zip“ bitte nicht zusätzlich entpacken. erkannt Kopieren Sie die Update-Datei in das Wurzelverzeichnis der micro-SD- Karte (keine Unterordner) Führen Sie einen Sendersuchlauf durch Überprüfen Sie den Antennenanschluss (nicht mit WLAN-Anschluss verwechseln) DAB+ funktioniert nicht richtig Überprüfen Sie die Positionierung der DAB+-Antenne mithilfe des...
