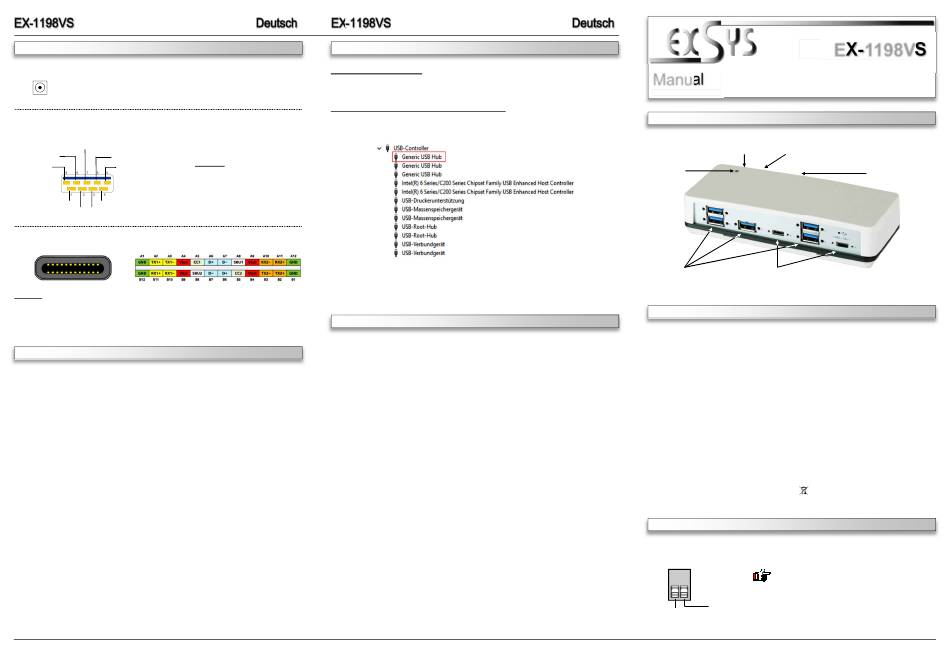

ANSCHLÜSSE
7-24V Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
USB 3.1 (Gen1) A-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
USB 3.1 (Gen1) C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buch-
se gesteckt werden.
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1198VS geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Installieren Sie die EX-1198VS an die Wand mit der mitgelieferten Wand Montage Halte-
rung.
2.
Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem USB 3.0/3.1(Gen1) Upstream
C-Anschluss des Hubs.
3.
Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die DC Buchse an
oder schließen Sie das optionale Netzteile an den Terminal Block des Hubs an und stecken
Sie den Netzstecker des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (C-Anschluss) des mitgelieferten USB 3.0/3.1(Gen1)
Kabels mit der C-Buchse an Ihrem PC.
2
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1198VS auto-
matisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgenden Eintrag
sehen:
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1198VS richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
LAYOUT
Power LED
DESCRIPTION & TECNICAL INFORMATION
The EX-1198VS is a plug & play high-speed USB 3.0/3.1(Gen1) hub for 7 devices with 15KV
ESD Surge Protection. The EX-1198VS provides five USB 3.0/3.1(Gen1) A-Ports and two USB
3.0/3.1(Gen1) C-Ports for USB devices and one Upstream USB 3.0/3.1(Gen1) C-Port to the PC.
It uses data transfer rates up to 5Gbit per second. The EX-1198VS design fully utilize the
Renesas chipset, which represents the latest in high speed USB interface technology. It pro-
vides a secure and very high data transfer on each single port. Via a external power supply it is
possible to provide a maximum of 900mA on each USB port. Additionally it provides bus pow-
ered or self powered mode. The EX-1198VS is additionally equipped with a USB peak power
surge protection. The EX-1198VS can installed to a wall with the Wall Mounting Kit. Further-
more the EX-1198VS support screw able USB 3.0/3.1 (Gen1) ports.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
+7V - 24V T-Block:
3
Manual
Vers. 1.0 / 20.06.17
7-24V Connector for
7-24V T-Block for optional
included power supply
external power supply
5x USB 3.0/3.1(Gen1)
2x USB 3.0/3.1(Gen1)
Downstream A-Port
Downstream C-Port
USB 2.0, 3.0 & 3.1
All Operating Systems
5x USB 3.0/3.1(Gen1) A-Port, 3x USB 3.0/3.1(Gen1) C-Port
1x Terminal-Block 7V-24V, 1x DC Connector 7-24V
EX-1198VS, Manual, USB 3.1(Gen1) Cable, Power Supply,
Wall Mounting Kit
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!
Never connect power to GND, it will destroy
your Hardware!!!
GND (Ground)
+7V - 24V
4
EX-1198VS
1x USB 3.0/3.1(Gen1)
Upstream C-Port
(screw lock)
