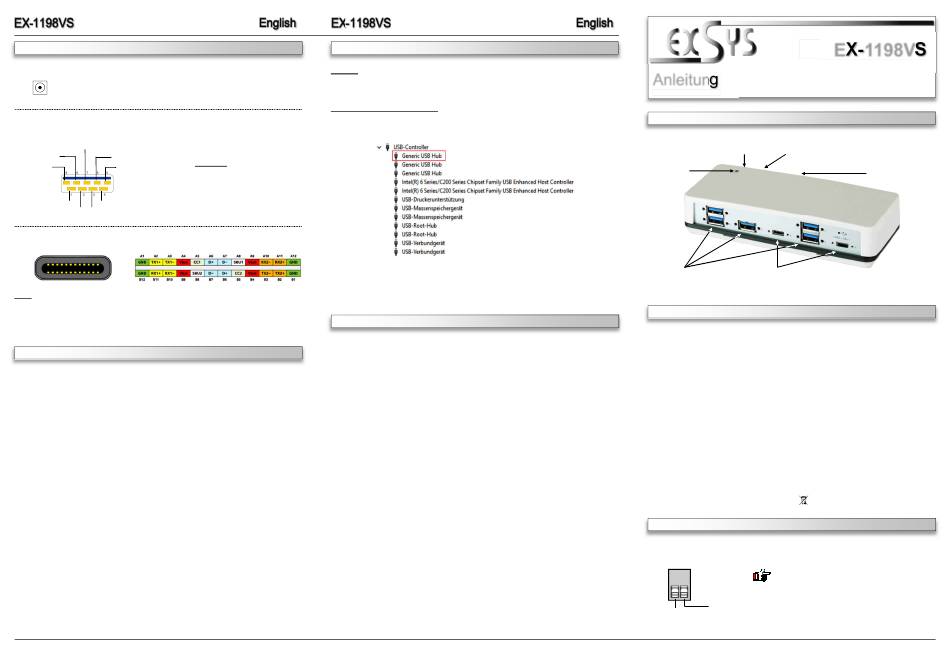

Exsys EX-1198VS Anleitung

CONNECTORS
7-24V Connector:
ATTENTION!!!
Use only with power supply which is included in delivery!
USB 3.1 (Gen1) A-Port:
GND_DRAIN
StdB_SSTX+ StdB_SSTX+
StdB_SSTX - StdB_SSTX -
VCC GND
D- D+
USB 3.1 (Gen1) C-Port:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1198VS. Please refer your computer's reference manual whenever in doubt.
1. Install the EX-1198VS to the wall with the Wall Mounting Kit.
2. Connect the USB cable to the USB C-Port at the Hub.
3. Connect the includes power supply to the DC Connector or connect the optional power
supply to the Terminal Block to the Hub.
4. Now connect the other end from the USB cable (C-Plug) to the C-Port at your PC.
5
DRIVER INSTALLATION
All OS
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry:
Attention!
Never plug in with
force or in wrong
direction.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
AUFBAU
Betriebs LED
Downstream A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1198VS ist ein USB 3.0/3.1(Gen1) HUB für bis zu 7 Endgeräte mit 15KV ESD Über-
spannungs-Schutz. Der Hub ist mit fünf USB 3.0/3.1(Gen1) A-Buchsen sowie zwei USB 3.0/3.1
(Gen1) C-Buchsen für Endgeräte und eine USB 3.0/3.1(Gen1) C-Buchse für den Anschluss an
den PC ausgestattet. Die EX-1198VS unterstützt alle USB Anschlüsse von 2.0, 3.0 & 3.1. Über
die externe Stromversorgung per Netzteil können an jedem Port 900mA zur Verfügung gestellt
werden. Die EX-1198VS gewährleistet so eine sichere Datenübertragung und exzellente Perfor-
mance von bis zu 5Gbit pro Sekunde! Die EX-1198VS unterstützt den Self Power und Bus
Power Modus. Zusätzlich ist die EX-1198VS mit einem USB Power Überspannungsschutz
ausgestattet. Die EX-1198VS kann problemlos mit der im Lieferumfang enthaltenen Wand
Montage Halterung an die Wand installiert werden. Des weiteren besitzt die EX-1198VS ver-
schraubbare USB 3.0/3.1(Gen1) Anschlüsse.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
+7V - 24V T-Block:
6
Anleitung
Vers. 1.0 / 20.06.17
7-24V DC Anschluss für 7-24V T-Block für optionales
beiliegendes Netzteil externes Netzteil
5x USB 3.0/3.1(Gen1) 2x USB 3.0/3.1(Gen1)
Downstream C-Buchse
USB 2.0, 3.0 & 3.1
Alle Betriebssysteme
5x USB 3.1(Gen1) A-Buchse, 3x USB 3.1(Gen1) C-Buchse
1x Terminal-Block 7V-24V, 1x DC Buchse 7-24V
EX-1198VS, Anleitung, USB 3.1(Gen1) Kabel, Netzteil,
Wand Montage Halterung
CE / FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
GND (Ground)
+7V - 24V
1
EX-1198VS
1x USB 3.0/3.1(Gen1)
Upstream C-Buchse
(verschraubbar)
