elv LED-T2 Bau- Und Bedienungsanleitung Seite 11

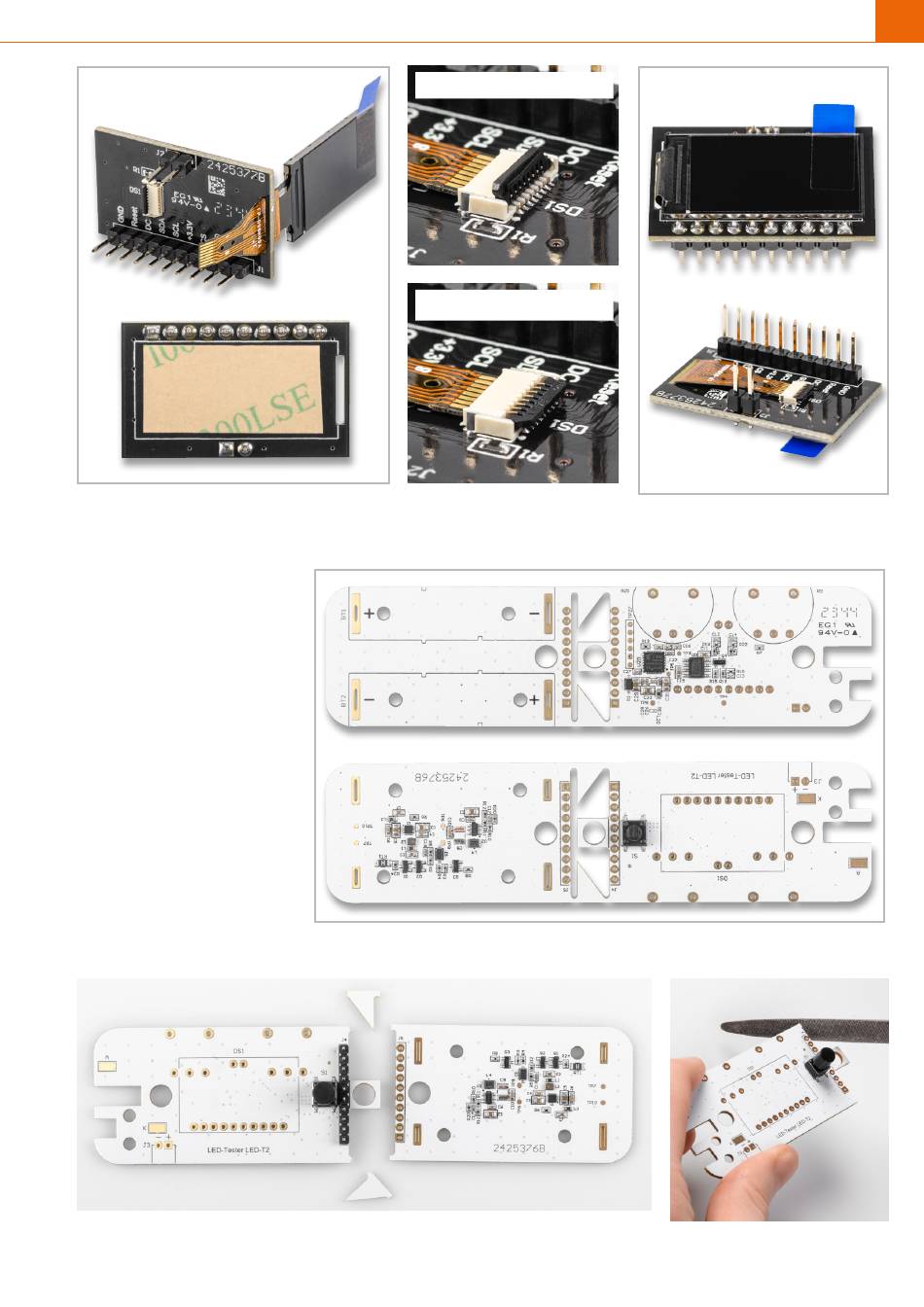

Bild 12: So wird das Folienkabel vom Display durch die Platine
geführt. Unten: Klebefolie auf der Platinenoberseite
Bild 16: Der Nutzen wird in zwei Platinen zerteilt. Die beiden dreieckigen Reststücke können als Abstandshalter für die
Montage der Displayplatine verwendet werden.
Hebel nach oben = offen
Hebel nach unten = geschlossen
Bild 13: So wird die Verriegelung des Steck-
kontakts geöffnet bzw. geschlossen.
Bild 15: Vorbestückte Platinen als Nutzen zusammengefasst
Bau- und Bedienungsanleitung
Bild 14: Die fertig aufgebaute Displayplatine
Bild 17: Grad abfeilen
