MLPE MONTIEREN
Die MLPE (Module Level Power Electronics) wird an den Anfangsfüßen, Mittelstützen, Verbindern oder Endfüßen
montiert.
BENÖTIGTE ZUBEHÖR
MA-BR
Befestigungswinkel für MLPE

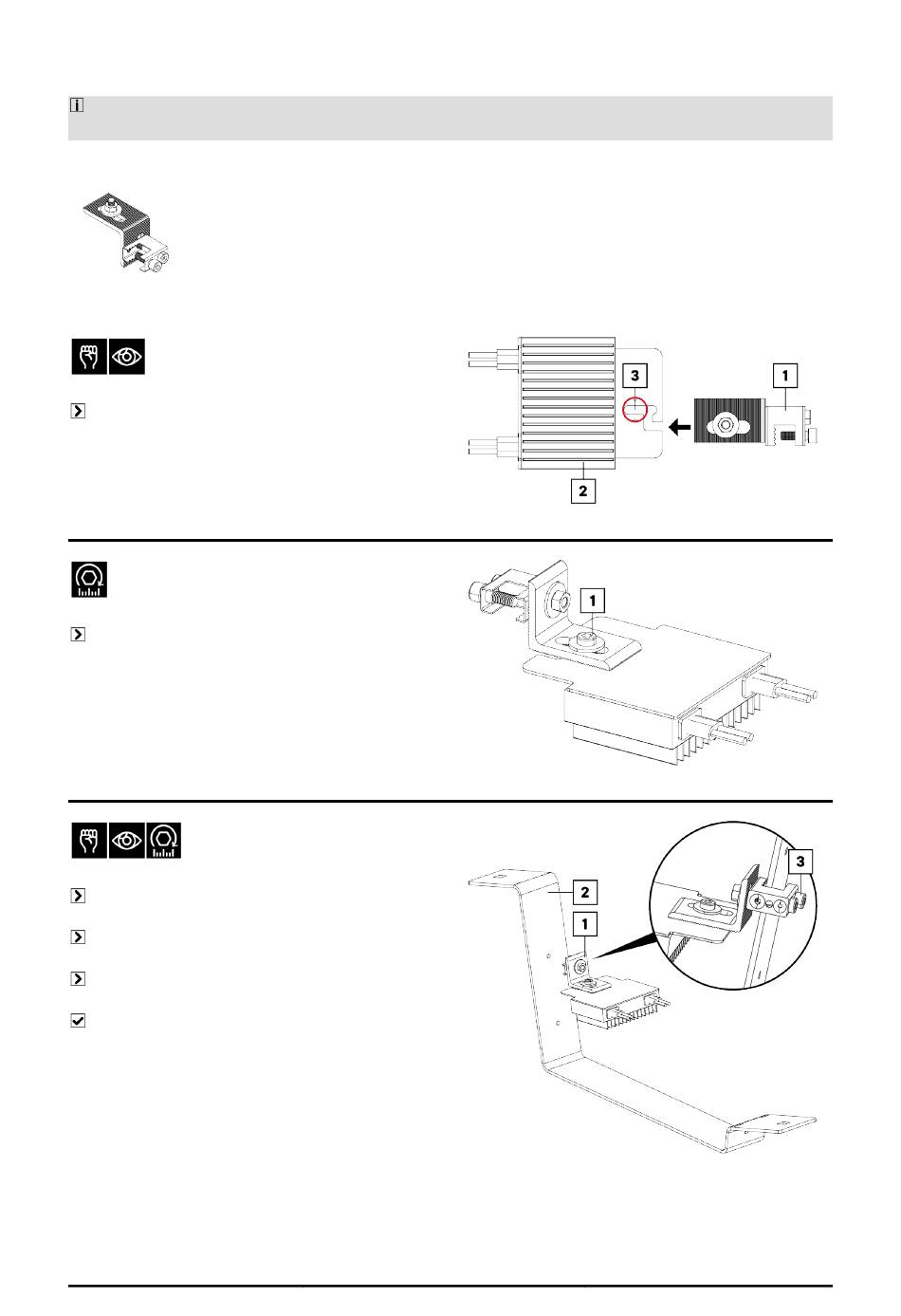

MONTAGE (BEISPIEL VERBINDER)
Die Klemme (1) bei der Vorrichtung (3) des MLPE (2)
gemäß Abbildung einführen.
Die Schraube (1) mit einem Drehmoment von 15 Nm anzie-
hen.
Die MLPE (1) mit der Klemme an den Verbinder (2) her-
anführen.
Die Klemme (1) einführen, sodass der Verbinder (2) sich
zwischen der Klemme befindet.
Im Anschluss die Schraube (3) mit einem Drehmoment
von 15 Nm anziehen.
Die MLPE ist nun montiert.
