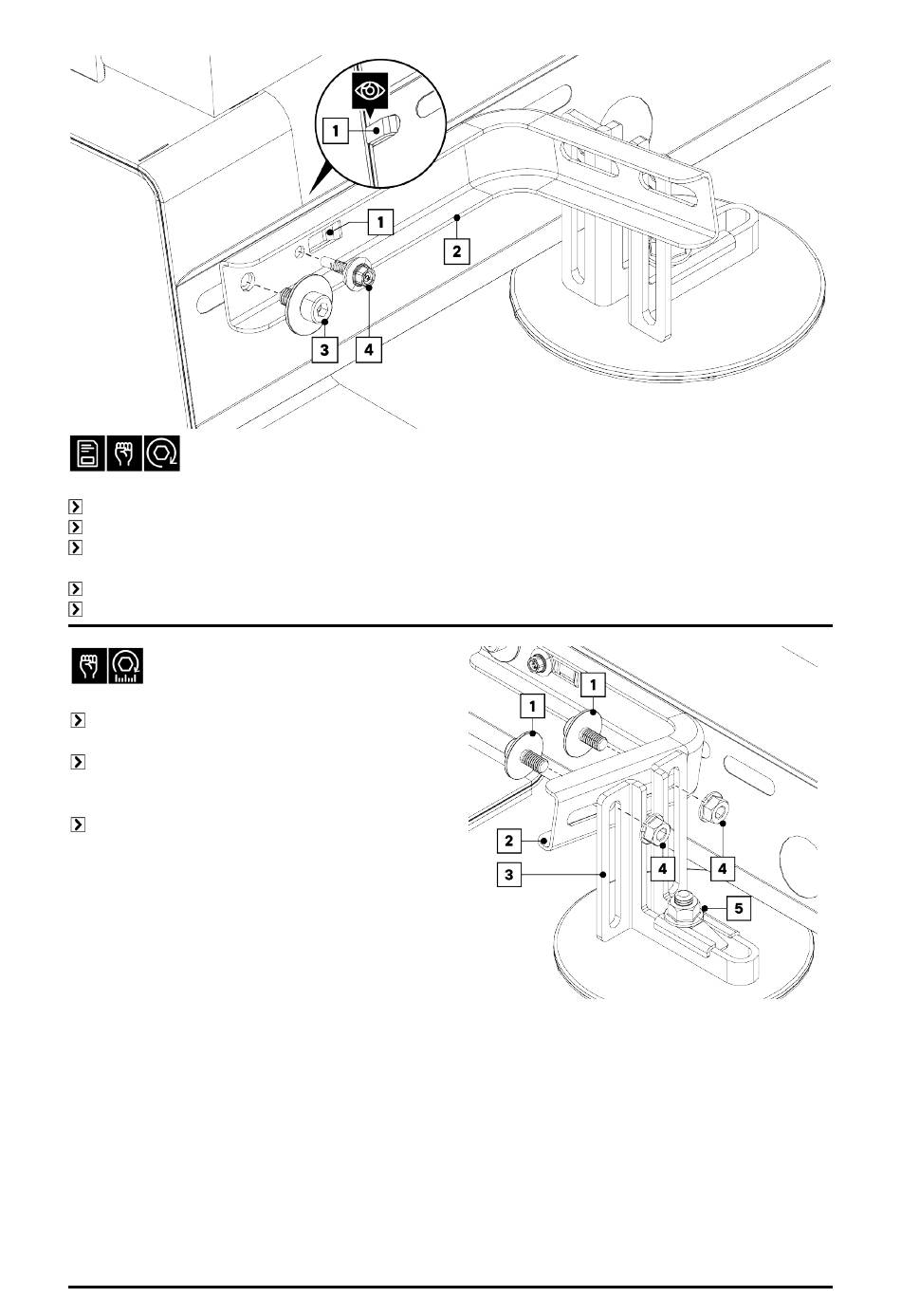

Die Winkelverbindung (2) am Verbinder oder Fuß anbringen.
Darauf achten, dass die Lasche (1) seitlich am Verbinder oder Fuß anliegt.
Bei Bedarf das Windleitblech so verschieben, dass die Lasche (1) durch das Langloch des Windleitbleches ragt. Das Wind-
leitblech und die Winkelverbindung (2) müssen bündig auf dem Verbinder/ Fuß aufliegen.
Die Winkelverbindung (2) mit der Furchenschaube (3) und der Dünnblechschraube (4) am Verbinder/ Fuß befestigen.
Metallspäne der Dünnblechschraube (4) von der Dacheindeckung entfernen.
Die Winkelverbindung (2) und der Bügel (3) bündig anein-
ander positionieren.
Winkelverbindung (2) und Bügel (3) jeweils an den Langlö-
chern mit den gewindefurchenden Schrauben (1) und
Sechskantmuttern (4) miteinander verbinden.
Die Sechskantmuttern (4) und (5) jeweils mit einem Dreh-
moment von 15 Nm anziehen.
30
CompactFLAT S05 | S10 | S15
