Wandgarderobe 5128 - Hartmann Runa Montageanweisung + Gebrauchs- Und Pflegeanleitung

RUNA - Garderobe

Wandgarderobe 5128

B 146 H 115 T 35
5128

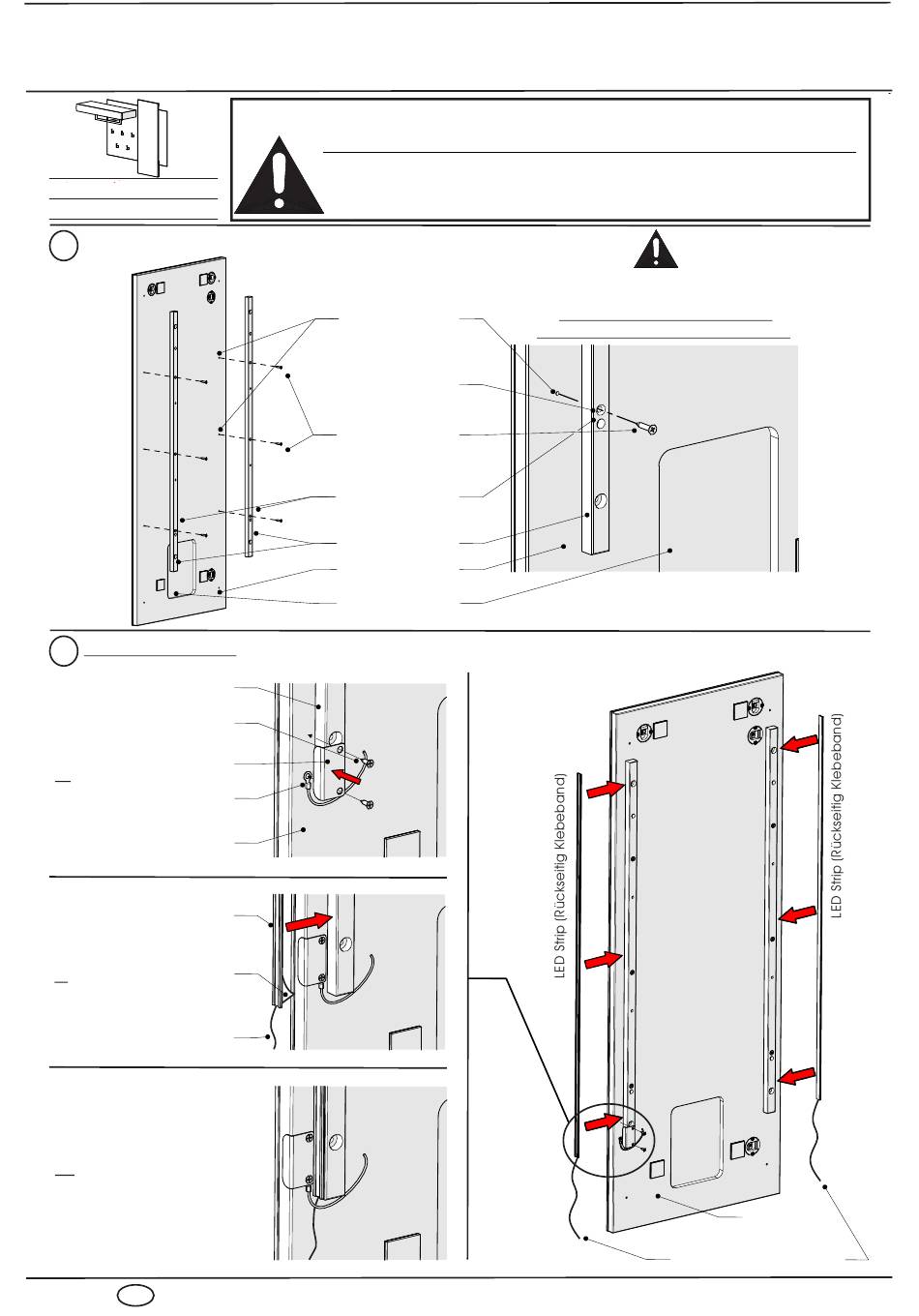

Montage Distanzleiste Spiegel
1.
Nur bei Beleuchtung (optionales Zubehör): Montage Touchschalter / Beleuchtungs - Strip
2.
Distanzleiste
2x Ø3x10mm
Senkkopfschraube
Touchschalter
A
Kabel - Öse zur
Touchschalterplatine
Rückseite
Spiegelpaneel
LED Strip
Schutzfolie von
LED Strip entfernen
B
und mittig auf
Distanzleiste kleben
Zuleitung LED Strip
C
D
33
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt
werden. (Beachten Sie die landesspezifischen Vorschriften)
Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für
Leichtbauwände verwenden Sie entsprechende Spezialdübel!
Nicht im Lieferumfang enthalten!
Vorbohrungen
Rückseite Spiegel
gesenkte
Bohrungen in
Distanzleiste
Schraube
Ø4x22mm
Doppelbohrung zur
Taschenfräsung
gerichtet
Distanzleiste
Rückseite Spiegel
Taschenfräsung
Distanzleisten sind nicht drehbar.
Auf korrekte Position der Leisten achten!
Zuleitung LED Strip zur
Taschenfräsung gerichtet
Rückseite
Spiegelpaneel
