RUNA - Garderobe
Wandgarderoben und Wandpaneele
8. Zur sicheren Fixierung der Montagewinkel sind oben und unten weitere Befestigungspunkte vorgesehen.
Nach Ausrichtung der Winkel werden hierfür weiter Wandbohrungen gesetzt und mit Kunststoffdübel und
RW-Schrauben befestigt.
9. Montieren Sie die Garderobenstange an dem Bolzen des oberen Montagewinkel. (Abb.3)
10. Schieben Sie das zuvor montierte Paneel auf die Montagewinkel. (Abb.5)

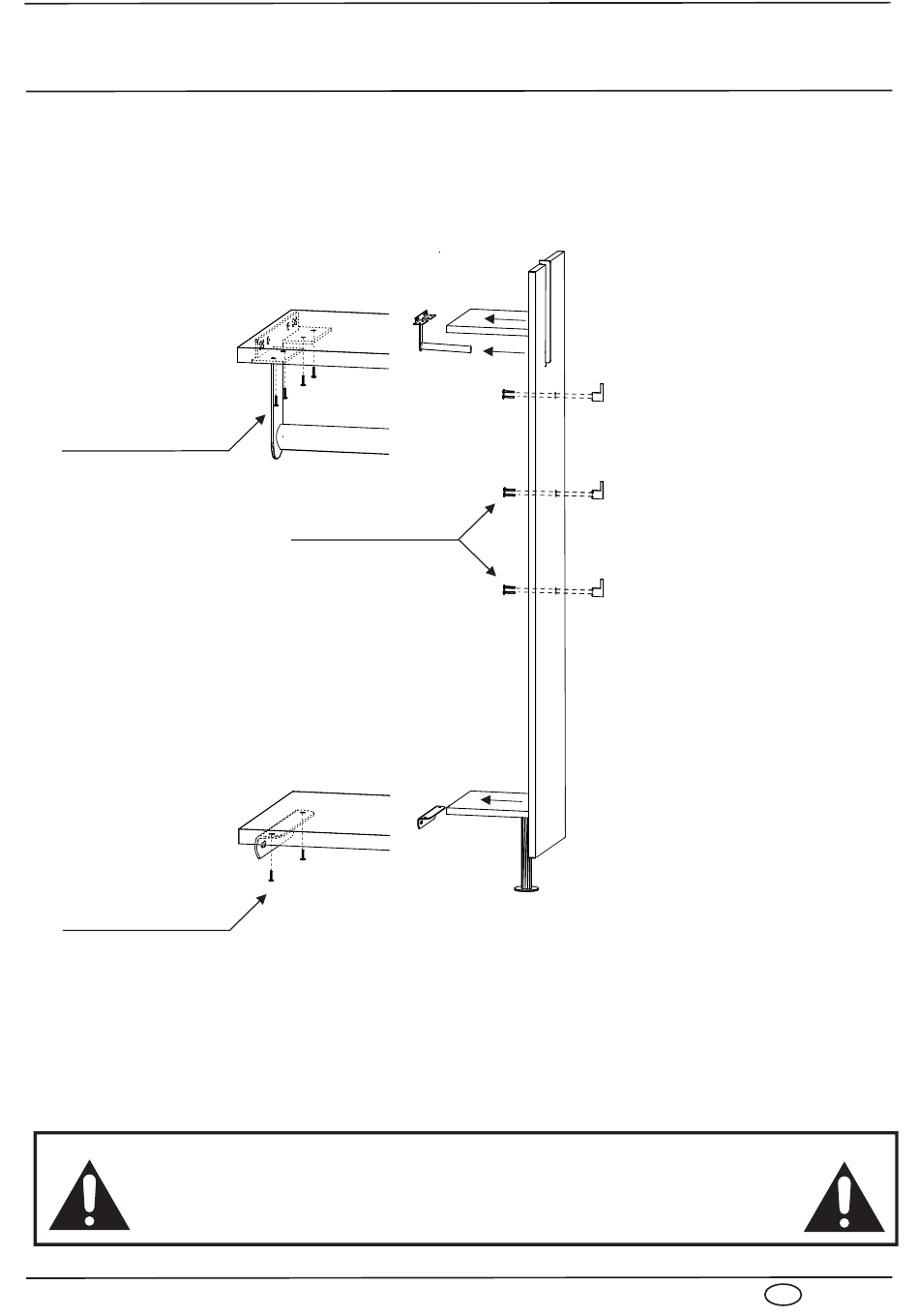

Montage Oberboden
mit oberen Montagewinkel
mit 4 Stück Ø3x16 Schrauben
(Schwarz)
Abb. 5
Montage Unterboden
mit unteren Montagewinkel
mit 2 Stück Ø4x17
RW-Schrauben
11. Verschrauben Sie den oberen Boden mit den obenern Montagewinkel mit 4 Stück Ø3x16 Schrauben
(Schwarz) sowie den unteren Boden mit 2 Stück Ø4x17 RW-Schrauben. (Abb. 5)
12. Zum Schluss montieren Sie die 3 Mantelhaken mit je zwei Ø4x26mm Möbelgriffschrauben. (Abb. 5)
Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen!
zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
Montage 3 Stück Mantelhaken
mit je 2 Stück Ø4x26mm
Möbelgriffschrauben.
Die Befestigungsmittel und die Wand sind auf Eignung
Spezialdübel! Nicht im Lieferumfang enthalten!
