RUNA - Garderobe
Spiegelschrank 0111 / UNTERTEIL
B 108 H 206 T 39
Maße in cm
Typen-Nr.
0111

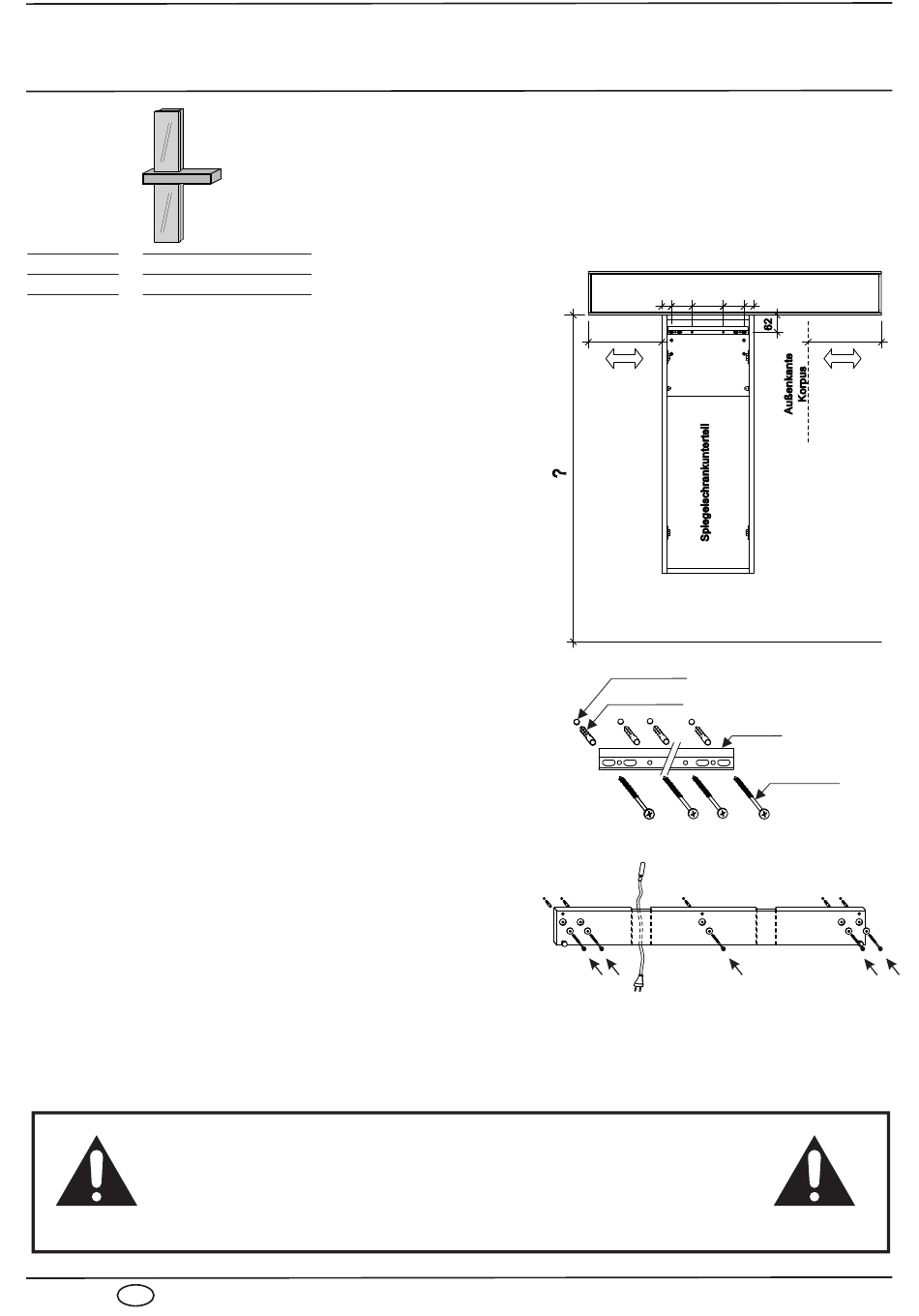

1. Entfernen Sie die Verpackung des Möbels und legen Sie
die Teile auf eine plane, saubere und weiche Unterlage.
2. Legen Sie die Position fest, in welcher Sie die Holzbrücke
und die Spiegelschränke aufhängen wollen.
Montieren Sie zunächst die Aufhängeschiene des
Spiegelschrankunterteils entsprechend der Abbildung 1.
3. Hängen Sie das Unterteil auf und richten Sie diese mit Hilfe
der Aufhängebeschläge waagerecht aus.
Gegebennenfalls kann die Spiegelfront abgenommen werden.
4. Befestigen Sie die Montagerückwand der Holzbrücke,
entsprechend der Beschreibung auf der Seite 12.
Bei Montage der optionalen Steckdoseneinheit ist zu beachten,
dass VOR der Endgültigen Montage der Rückwand die Zuleitung
verlegt wird. Siehe Abbildung 2.
Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.
Für Leichtbauwände verwenden Sie entsprechende Spezialdübel!
D
15
Um das Aufhängen des Möbels zu ermöglichen,
muss folgende Montagereihenfolge eingehalten werden:
1. Spiegelunterteil 2. Holzbrücke 3. Spiegeloberteil
(Nicht im Lieferumfang enthalten!)
35
35
76 115
76
25-300
Ø8mm
Wandbohrung
Ø8mm
Kunststoffdübel
Aufhänge-
schiene
Ø5,5x60mm
Holzschraube
Montagerückwand
Holzbrücke
25-300
Abb.: 1
Abb.: 2
