RUNA - Garderobe
Wandgarderoben 5121/5122

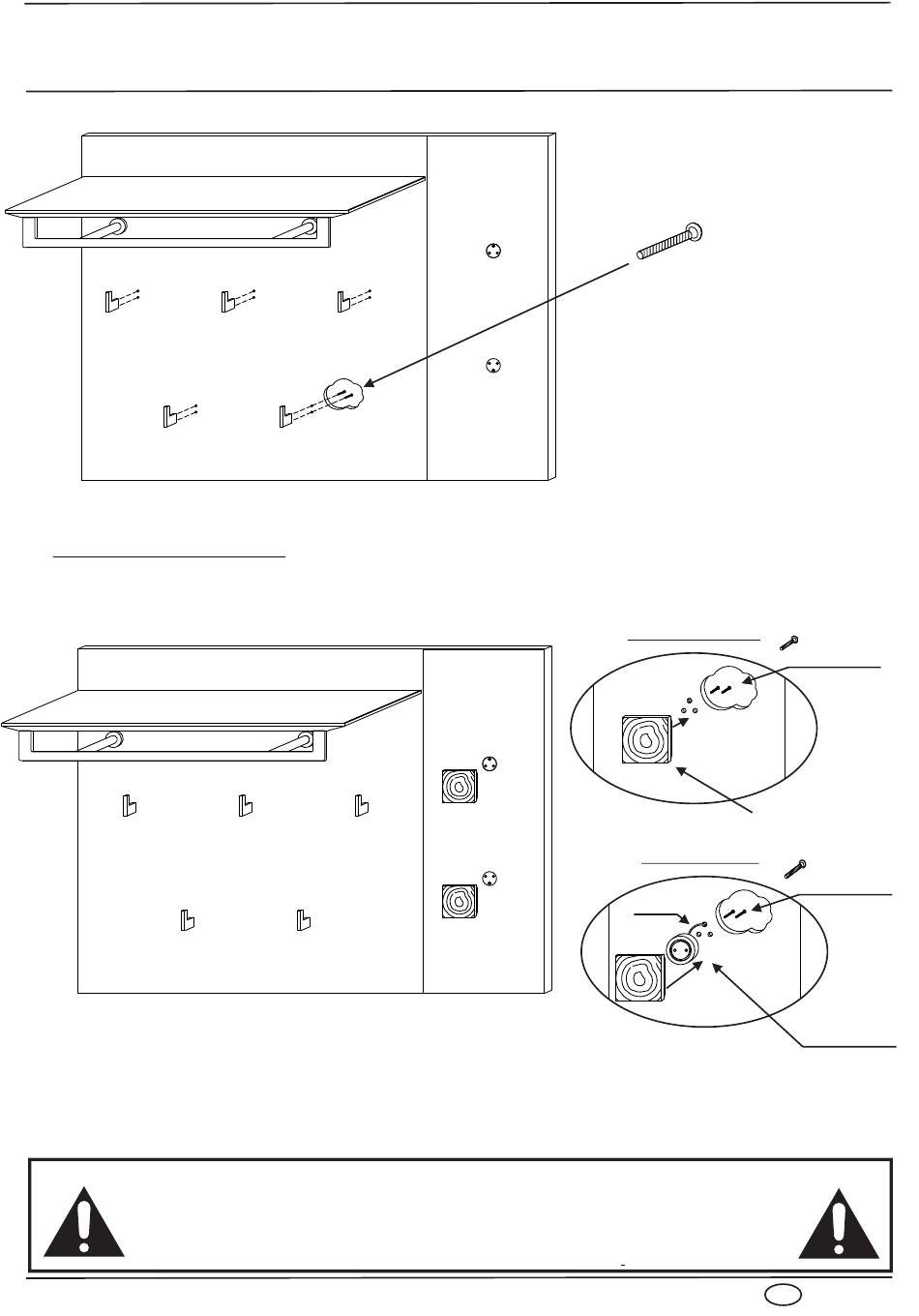

5. Verschrauben Sie die Garderobenhaken von hinten mit den M4x26mm Griffschrauben.
6. Auf der Applikation werden Hirnholzscheiben montiert. Diese werden von der Rückseite des Paneels
mit zwei M4 x 26mm verschraubt.
Falls eine Paneelbeleuchtung bestellt wurde, wird diese zwischen der Hirnholzscheibe und dem Paneel
verschraubt. Schieben Sie das Kabel der Beleuchtung durch die obere, bzw. untere einzelnen Bohrung und
verschrauben Hirnholzscheibe, Beleuchtungszylinder und Paneel Rückseitig mit den M4 x 36mm Schrauben.
7. Positionieren Sie das Paneel an der Zimmerwand und legen das Maß der beiden Wand -
Aufhängeschienen fest.
8. Jede Aufhängeschiene wird mit zwei 5,5 x 60mm Schrauben sowie zwei Montagedübeln 8x50mm montiert.
Diese befinden sich in dem Beschlagsbeutel. Anschießend hängen Sie das Paneel auf.
9. Richten Sie zum Schluss das Paneel mit Hilfe der Stellschrauben der Aufhängebeschläge aus.
Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an-
gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung
zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
Spezialdübel! Nicht im Lieferumfang enthalten!
M4 x 26mm
Schraube
Montage Hirnholzscheibe
ohne Beleuchtung
Hirnholzscheibe
Montage Hirnholzscheibe
mit Beleuchtung
Kabel
M4 x 26mm
Schraube
M4 x 36mm
Schraube
Beleuchtungs-
zylinder
D
20
