RUNA - Garderobe
Wandgarderobe 5128

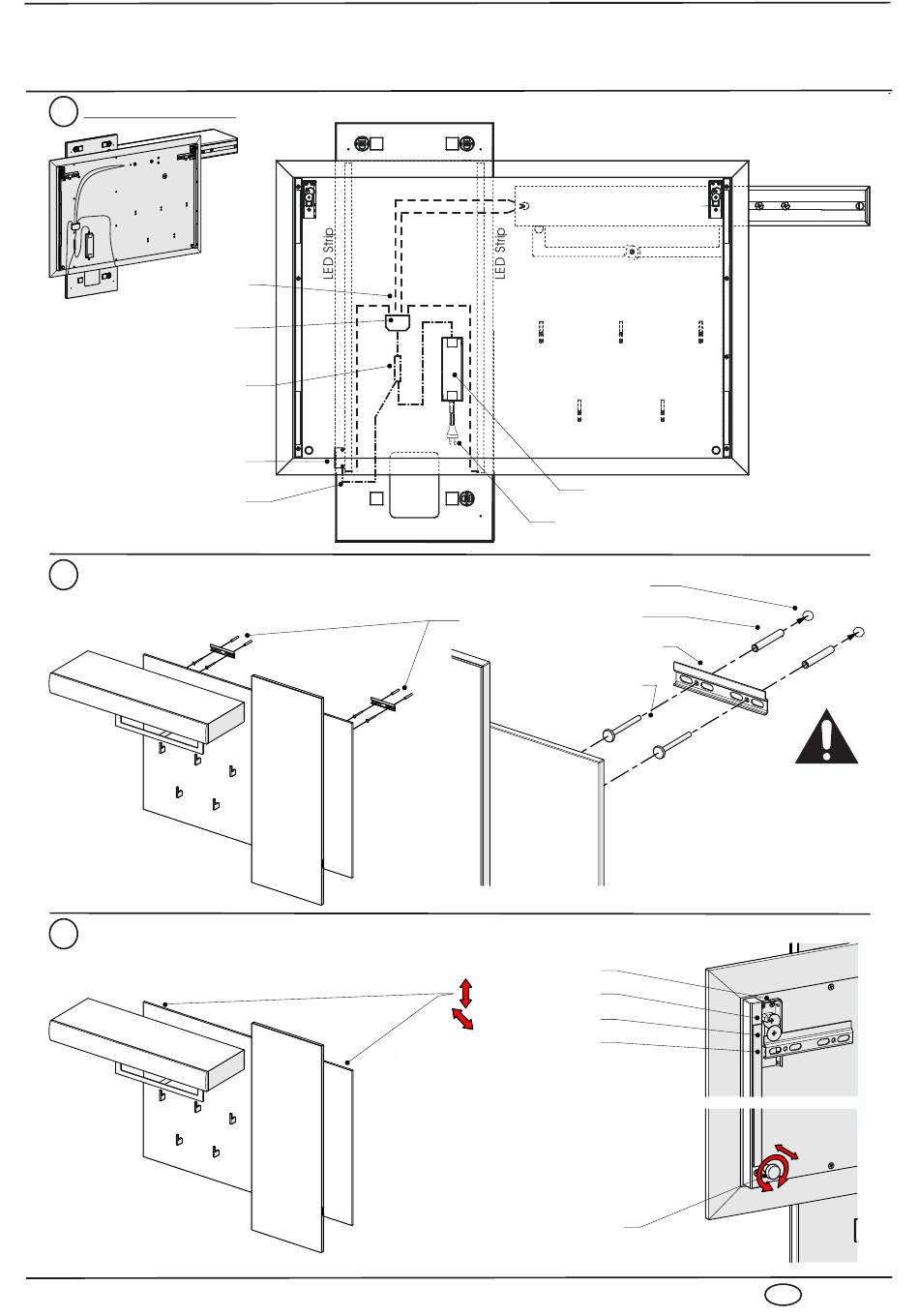

8. Nur bei Beleuchtung (optionales Zubehör):
Zuleitungen
LED Strips
Verteiler
Touchschalter
- Platine
Touchwinkel
Kabel mit Öse
Montage Spiegelpaneel mit Garderobenpaneel
9.
Wandgarderobe ausrichten
10.
Schematische Darstellung der Beleuchtungs - Verkabelung
230 Volt Anschluss
Ø8mm Wandbohrung
Ø8mm Nylondübel
130mm Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Aufhängebeschlag
Höheneinstellung
Tiefeneinstellung
Aufhängeschiene
Rändelschraube zur
Paneel - Neigungsverstellung
Trafo
Die Aufhängeschienen
müssen unbedingt an beiden Seiten
mit je 2 Schrauben angedübelt
werden! Die Befestigungsmittel und
die Wand sind auf Eignung zu prüfen.
Für Leichtbauwände verwenden
Sie entsprechende Spezialdübel!
Nicht im Lieferumfang enthalten!)
LED Strip
LED Strip
D
36
