RUNA - Garderobe

Wandgarderobe 5021

Maße in cm
B 20 H 174 T 60
Typen-Nr.
5021

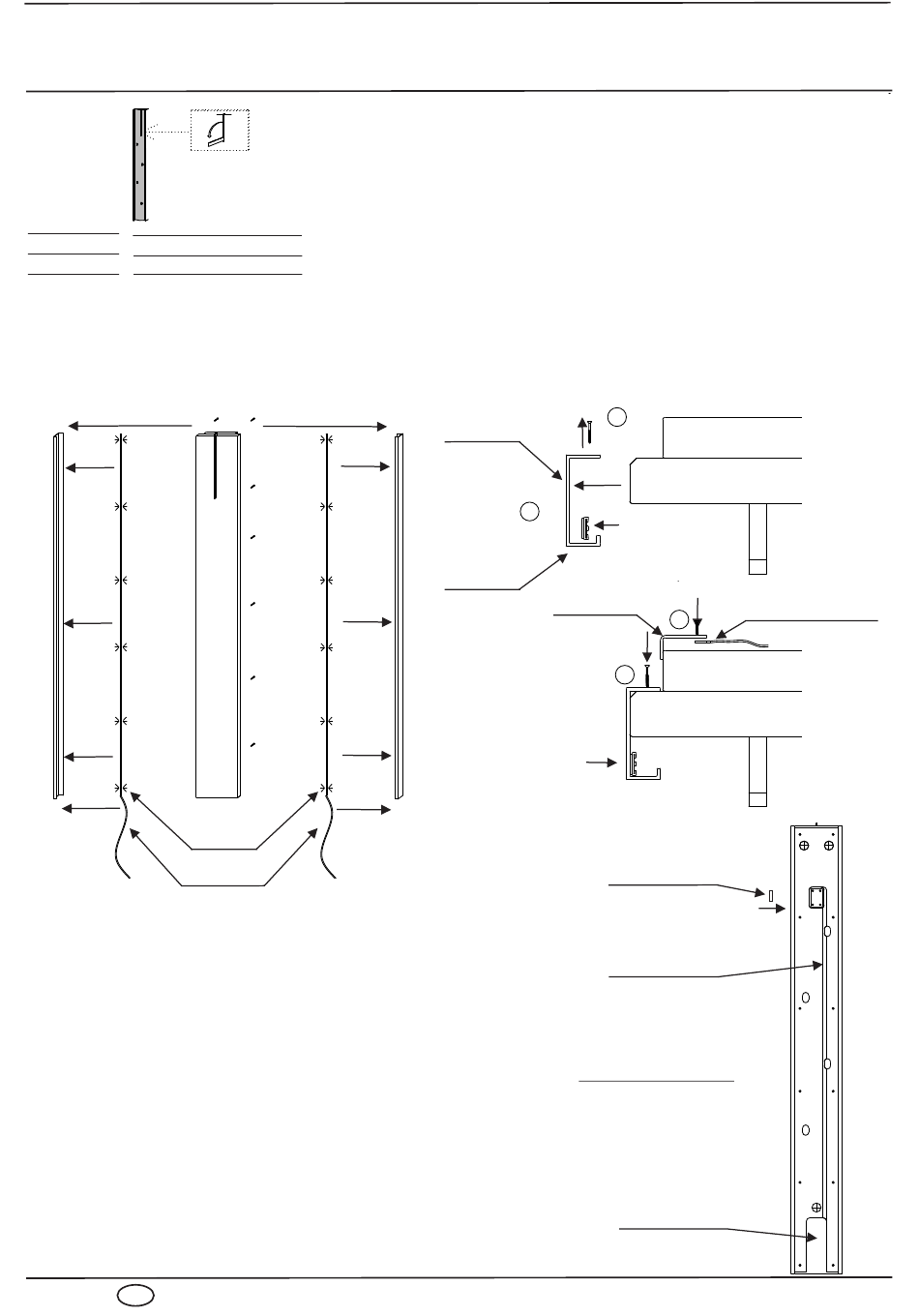

1. Entfernen Sie die Verpackung der Garderobe und legen Sie das Element mit der Oberseite nach unten auf
eine plane, saubere und weiche Unterlage.
2. Falls Sie eine Beleuchtung (optional) bestellt haben, demontieren Sie zunächst die seitlichen Alu - Profile.
Hierzu lösen Sie von der Rückseite des Paneels die Schrauben und kleben anschließend das
Beleuchtungsprofil, wie in Abb. 1 / 2 dargestellt, in das Profil ein. Achten Sie darauf, das die Zuleitungen der
Beleuchtungen nach unten gerichtet sind.
LED - Profil
einkleben
Zuleitung nach
unten gerichtet
Abb. 1
3. Schrauben Sie die Alu-Profile wieder an die alte Position
und verlegen das Kabel in der unteren Nut
zwischen dem Paneel und der Rückwandplatte.
4. Montieren Sie nun den Touchwinkel, der als Schalter für
die Beleuchtung dient. Dieser wird ca. 25cm von
der Oberkante des Paneels auf die Rückwandplatte
geschraubt. (Abb. 3) Schieben Sie hierzu zunächst die
Öse (am weißen Kabel der Touchschalterplatine)
zwischen dem Touchwinkel und der Rückwand und
verschrauben die Teile mit den bei liegenden Ø3x10mm
Schrauben.
5. Verlegen und montieren Sie nun den Trafo, Verteiler und
Touchschalterplatine in die hierfür vorgesehenden
Aussparung und Nut und verbinden alle Teile miteinander.
(Abb. 4)
D
27
Demontage 1
Alu - Profil
Abb. 2
2
LED - Profil
einkleben
Touch - Winkel
Abb. 3
Oberkante Paneel
Kabelverlegung
Rückseitige Ansicht Paneel
Paneel - Rückwand
Paneel
Öse am weißen Kabel
der Touchschalterplatine
4
3
Paneel - Rückwand
Paneel
Position
Touch - Winkel
ca. 25cm von
Nut zur
Abb. 4
Aussparung für
Trafo und Verteiler
