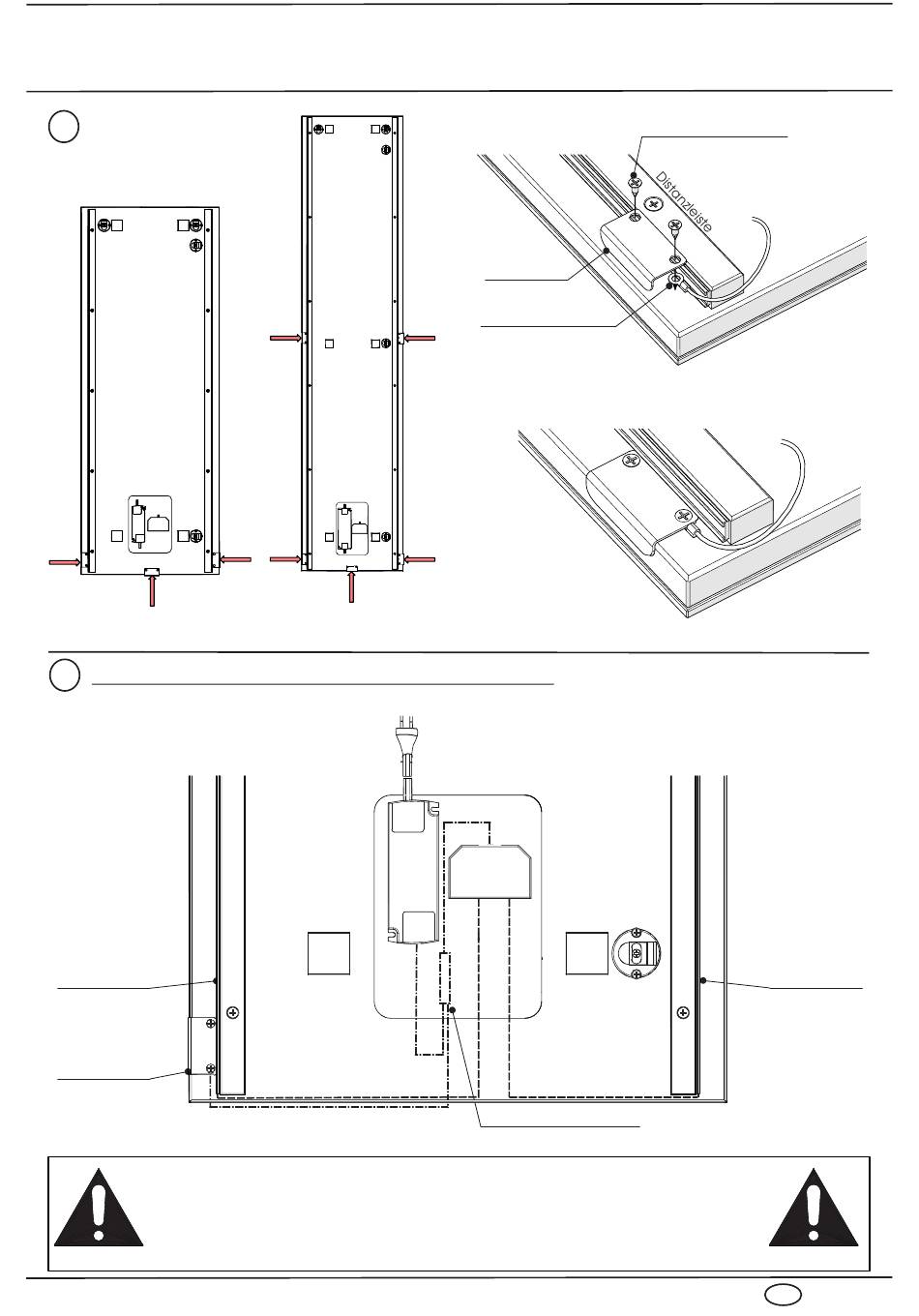

Hartmann RUNA Montageanweisung + Gebrauchs- Und Pflegeanleitung Seite 7

RUNA - Garderobe
Beleuchtung
2x Ø3x10mm
3.
Senkkopfschraube
Rückseite
Spiegelpaneel
Touchwinkel
Spiegel
8041
Kabel - Öse zur
Touchschalterplatine
Spiegel
2101 / 5041
2102 / 5042
Mögliche Montagepunkte
des Beleuchtungs - Schalters
(Touchwinkel)
4.
Schematische Darstellung der Beleuchtungs - Verkabelung
230 Volt
Trafo
Verteiler
LED Strip LED Strip
Touchwinkel
Zuleitung LED Strip Zuleitung LED Strip
Touchschalter - Platine
Kabel mit Öse
Beachten Sie bei der Montage, dass die angeschlossene Wattage der Lampen nicht
die Gesamtleistung des Vorschaltgeräts übersteigt! Die jeweiligen Wattagen
der LED-Leuchten finden Sie auf dem Aufkleber am Kabelende. Alle
Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
(Beachten Sie die landesspezifischen Vorschriften)
D
6
