6 BEDIENELEMENTE
6.11 RECHTE ARMLEHNE AM SITZ &
KONSOLE

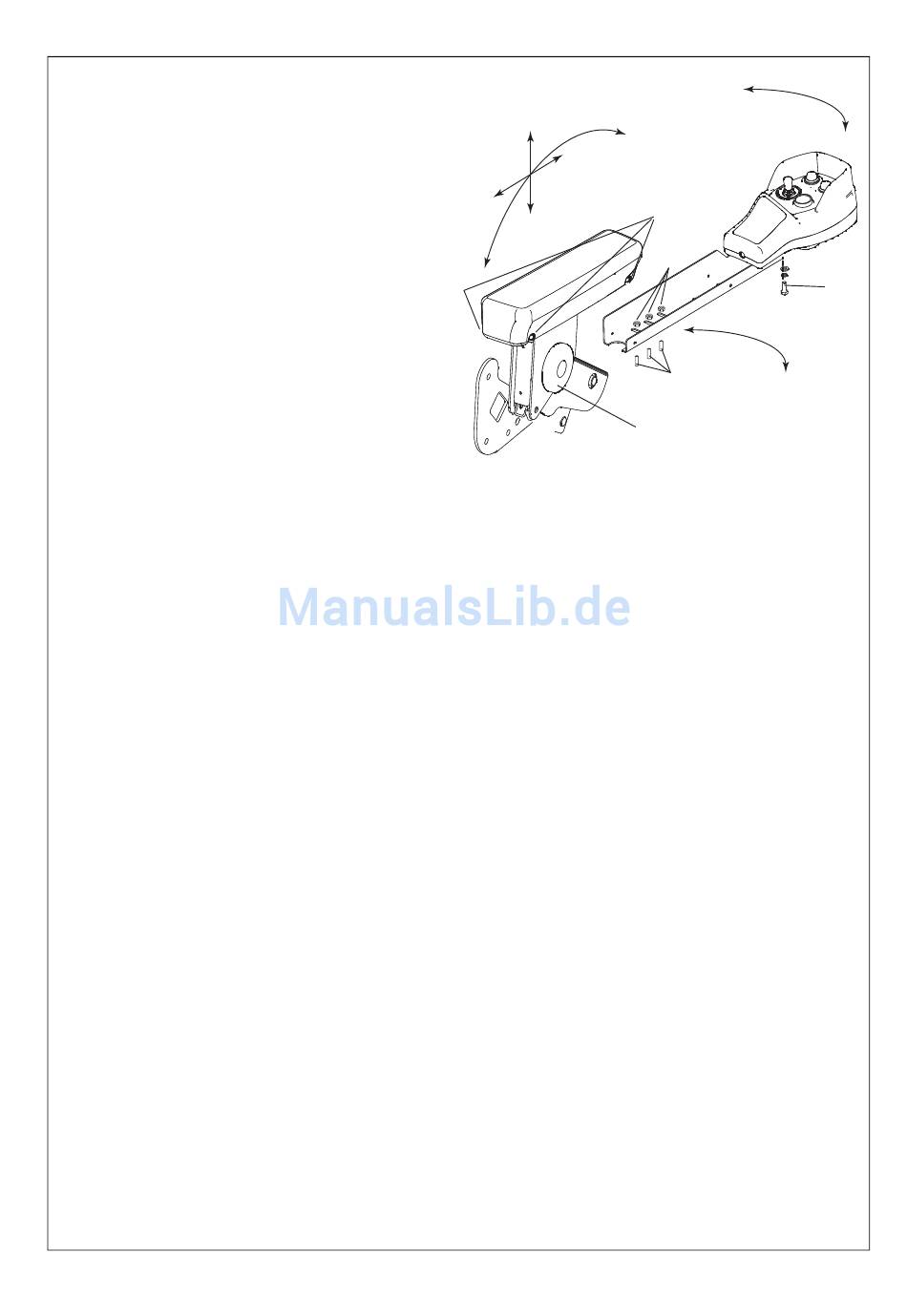

Die rechte Armlehne am Sitz hat eine
Verlängerung, auf der sich die Steuerkonsole
befindet.
Für eine bequeme Betriebsposition:
a Das Handrad (A) lösen.
b Die Armlehne mit beiden Händen ergreifen
und entweder anheben oder senken. Dies
erfolgt durch eine kreisartige Bewegung (X)
entweder nach oben und vorwärts oder nach
unten und rückwärts.
c Wenn die gewünschte Position erreicht ist,
diese durch Festdrehen des Handrads (A)
absichern.
Die Konsole kann auf horizontaler Ebene (Y),
unabhängig von der Armlehen, wie folgt, verstellt
werden:
d Die drei Schrauben (B) lösen und dabei die
Konsole an der Armlehnenverlängerung
halten.
e Die Konsole in die gewünschte Position
bringen.
f Die drei Schrauben (B) festziehen.
Die gesamte Armlehnenverlängerung kann auf
horizontaler Ebene (Z) verstellt werden.
g Das Armlehnenpolster durch Entfernen der
vier Schrauben (D) abnehmen.
h Die drei Sicherungsmuttern (E) an den
Bolzen (C) lösen.
j Die Armlehnenverlängerung in die
gewünschte Position bringen.
k Die drei Sicherungsmuttern (E) festziehen.
l Das Armlehnenpolster wieder mit den vier
Schrauben (D) anbringen.
