3 Funktion

Das Gerät erzeugt 2 Ausgangssignale. Die beiden Schaltpunkte SET1 und SET2
sind unabhängig voneinander einstellbar.
Die Hysterese ist fest eingestellt. Sie beträgt 5 K.

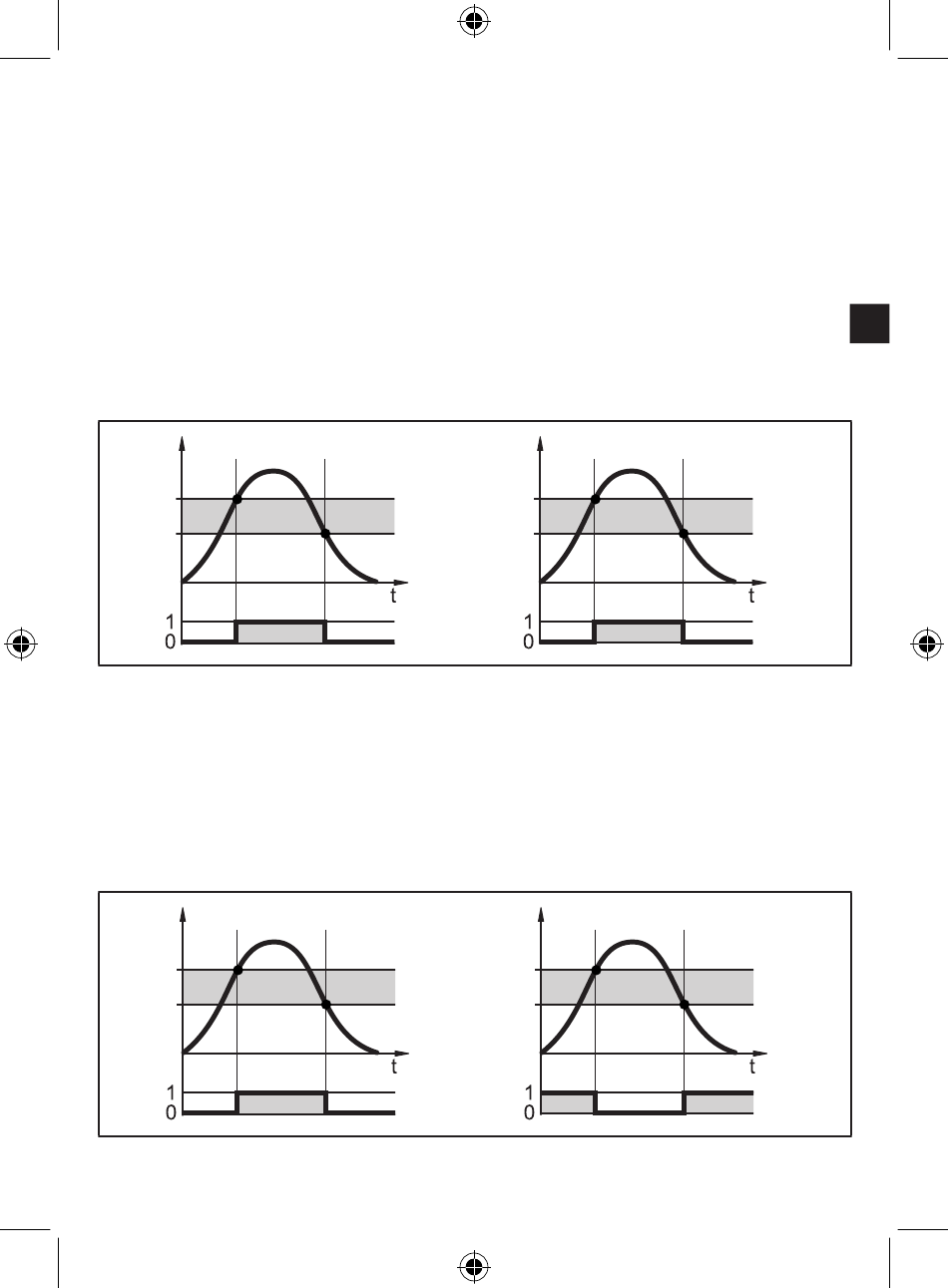

3.1 AT009 (2 x Schließer)
• Bei ansteigender Temperatur schließt OUT1 / schließt OUT2 wenn der einge-
stellte Wert SET1 / SET2 erreicht wird.
• Bei fallender Temperatur öffnet OUT1 / öffnet OUT2 wenn der Wert SET1
minus Hysterese / SET2 minus Hysterese erreicht wird.
T
SET1
T = Temperatur; HY = Hysterese
3.2 AT010 (1 x Schließer + 1 x Öffner)
• Bei ansteigender Temperatur schließt OUT1 / öffnet OUT2 wenn der eingestell-
te Wert SET1 / SET2 erreicht wird.
• Bei fallender Temperatur öffnet OUT1 / schließt OUT2 wenn der Wert SET1
minus Hysterese / SET2 minus Hysterese erreicht wird.
T
SET1
T = Temperatur; HY = Hysterese
T
SET2
HY
OUT1
T
SET2
HY
OUT1
DE
HY
OUT2
HY
OUT2
