Geräteaufbau
3
Das Antriebssystem SLC
3.1.1
Typenschild Primärteil
16
Betriebsanleitung – Synchrone Linearmotoren SLC mit Lineargeber EL3Z

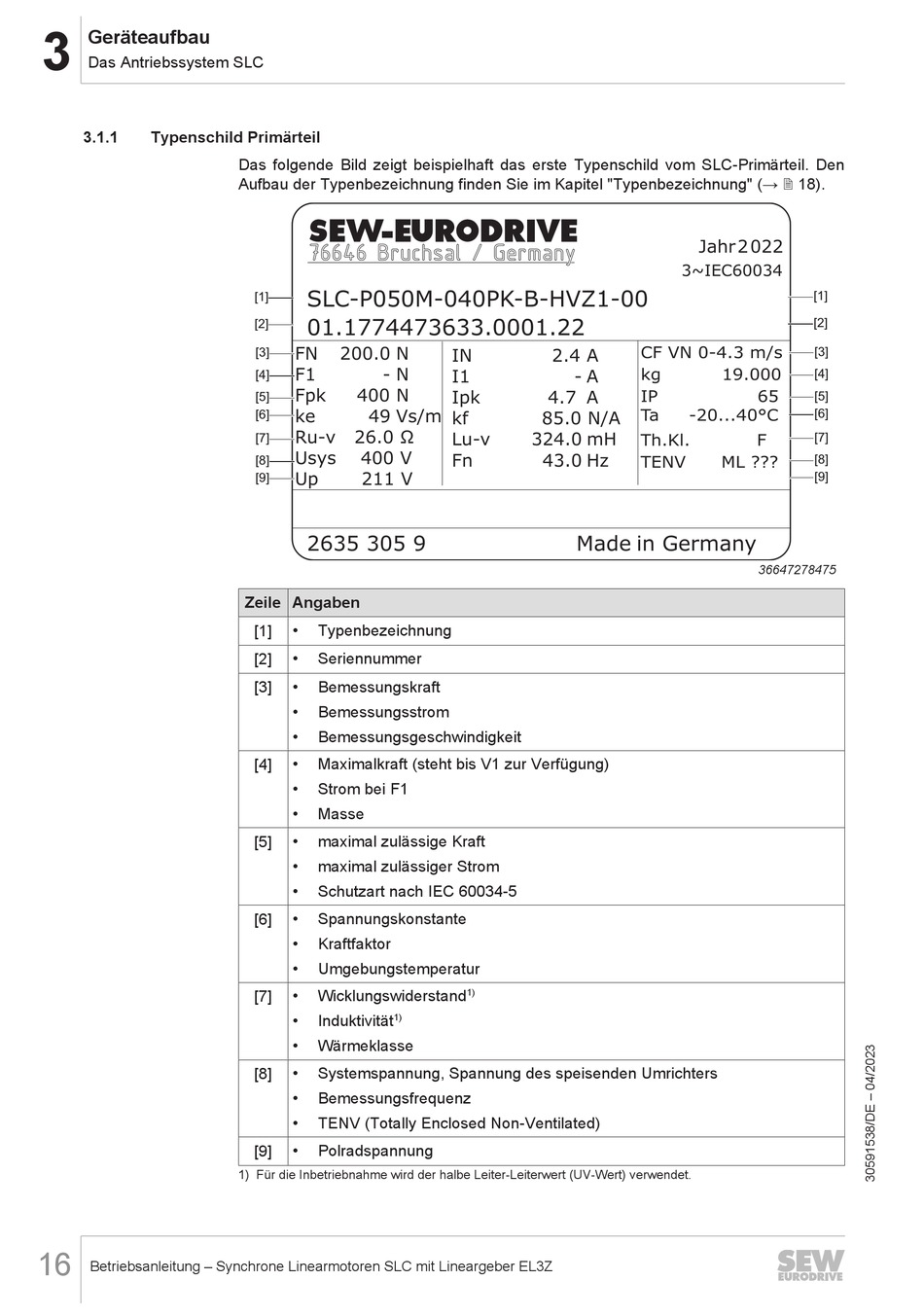

Das folgende Bild zeigt beispielhaft das erste Typenschild vom SLC-Primärteil. Den
Aufbau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung" (→ 2 18).
SLC-P050M-040PK-B-HVZ1-00
[1]
01.1774473633.0001.22
[2]
FN
200.0 N
[3]
F1
- N
[4]
Fpk
400 N
[5]
[6]
ke
49 Vs/m
Ru-v
26.0 Ω
[7]
Usys
400 V
[8]
Up
211 V
[9]
2635 305 9
Zeile Angaben
[1]
•
Typenbezeichnung
[2]
•
Seriennummer
[3]
•
Bemessungskraft
•
Bemessungsstrom
•
Bemessungsgeschwindigkeit
•
Maximalkraft (steht bis V1 zur Verfügung)
[4]
•
Strom bei F1
•
Masse
[5]
•
maximal zulässige Kraft
•
maximal zulässiger Strom
•
Schutzart nach IEC 60034-5
•
Spannungskonstante
[6]
•
Kraftfaktor
•
Umgebungstemperatur
[7]
•
Wicklungswiderstand
1)
•
Induktivität
•
Wärmeklasse
[8]
•
Systemspannung, Spannung des speisenden Umrichters
•
Bemessungsfrequenz
•
TENV (Totally Enclosed Non-Ventilated)
•
Polradspannung
[9]
1) Für die Inbetriebnahme wird der halbe Leiter-Leiterwert (UV-Wert) verwendet.
IN
2.4 A
I1
- A
Ipk
4.7 A
kf
85.0 N/A
Lu-v
324.0 mH
Fn
43.0 Hz
Made in Germany
1)
Jahr2022
3~IEC60034
[1]
[2]
CF VN 0-4.3 m/s
[3]
kg
19.000
[4]
IP
65
[5]
[6]
Ta
-20...40 °C
[7]
Th.Kl.
F
TENV
ML ???
[8]
[9]
36647278475
