2.8 Datenformat der digitalen Ein- / Ausgänge
Der cd6 akzeptiert und sendet digitale Audiodaten in den Formaten 44,1 kHz / 16 Bit bis 192 kHz / 24 Bit.
Die optischen Ein- / Ausgänge sind systembedingt auf maximal 96 kHz / 24 Bit beschränkt.
2.9 Schaltausgänge
Die drei Schaltausgänge (13) sind parallel geschaltet. Ausgangsspannung 5 V, Quellwiderstand 15 kOhm.
Die Ausgänge sind kurzschlußfest gegen Masse. Zum Anschluß der zu steuernden Geräte verwenden Sie

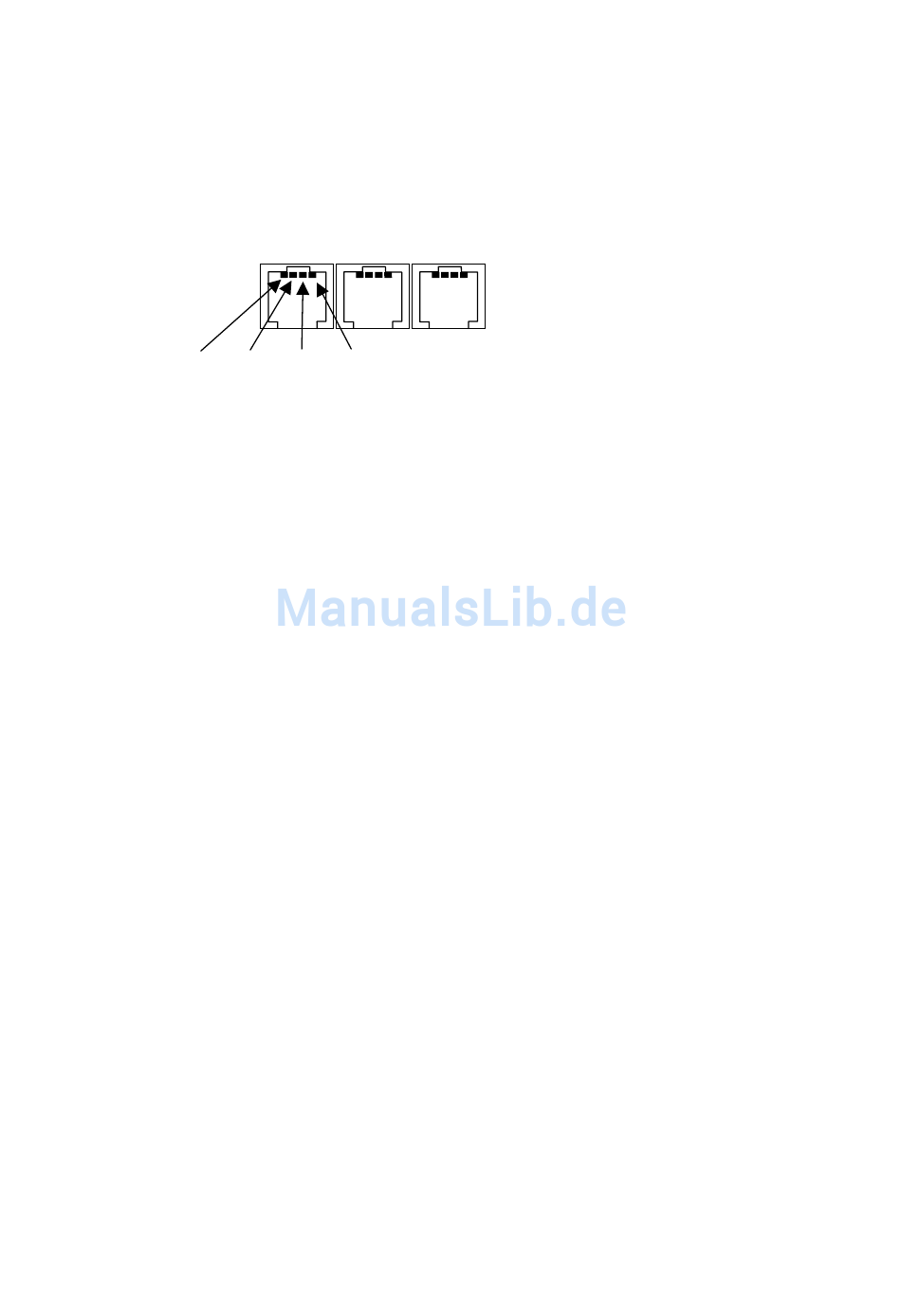

handelsübliche vierpolige Kabel mit vierpoligen Westernsteckern (4P4C). Die Kontakte sind wie folgt belegt:
a
b
c
d
a
= Masse
b, c, d = Schaltsignal + 5 V wenn cd6 im Betrieb, in standby 0 V
Die Schaltsignale können verwendet werden, um Endstufen, Aktivboxen oder einen aktiven Subwoofer
automatisch einzuschalten.
2.10 Kommunikationsschnittstelle (Option)
Der cd6 ist bereits für die Einbeziehung in eine Multi-room-Anlage vorgerüstet. In Verbindung mit einer
später erhältlichen Erweiterungskarte (Option) läßt er sich kabelgebunden von einer Schaltzentrale aus über
die Kommunikationsschnittstelle (14) fernsteuern und sendet Daten über seinen Betriebszustand zurück.
8
