2 . Negative Gitter-Gleichspannungen:

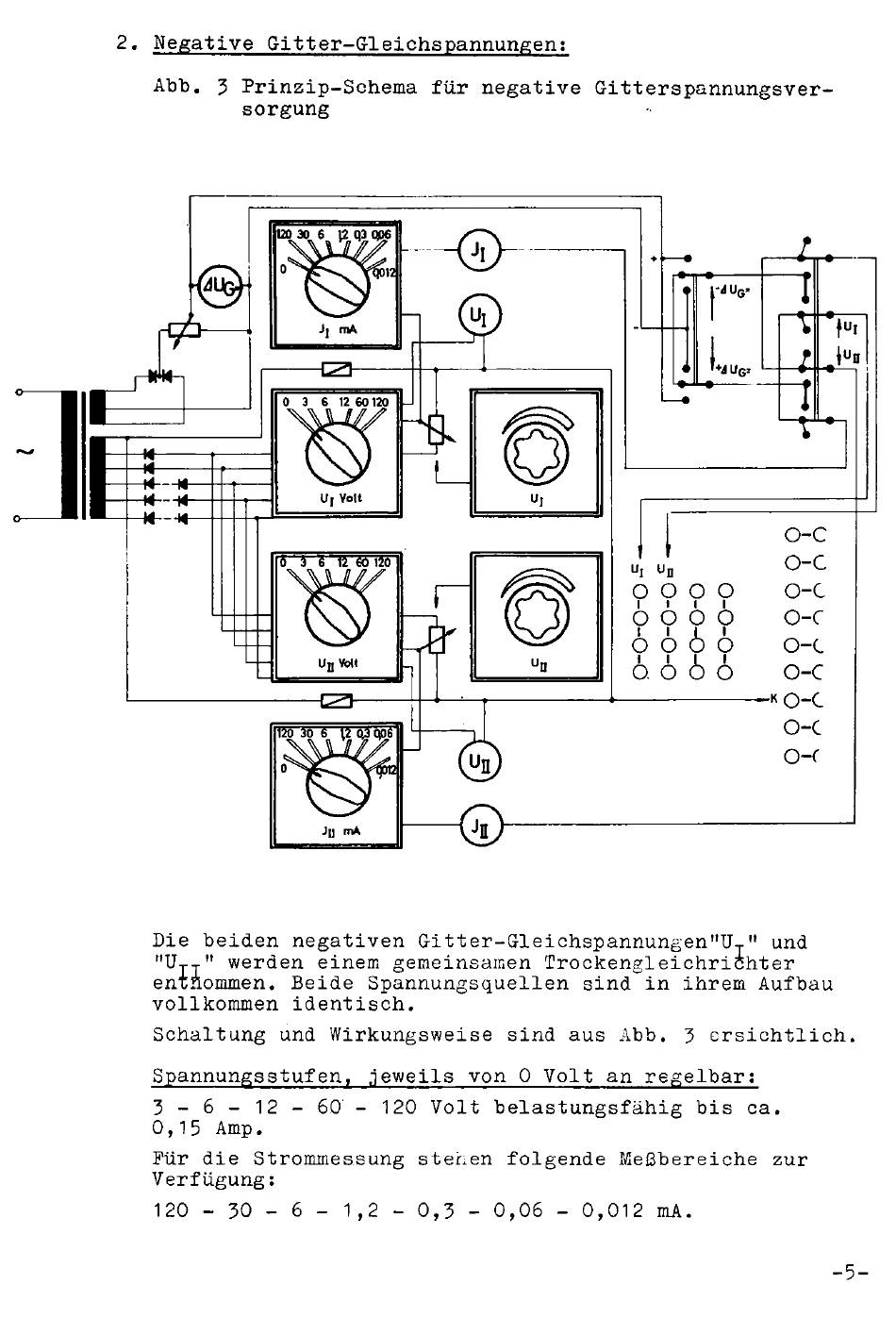

Abb. 3 Prinzip-Schema
für negative Gitterspannungsver
sorgung
Die beiden negativen Gitter-Gleichspannungen"U
T
" und
"Uyj" werden einem gemeinsamen Trockengleichrichter
entnommen. Beide Spannungsquellen
sind in ihrem Aufbau
vollkommen identisch.
Schaltung und Wirkungsweise sind aus Abb. 3 ersichtlich.
Spannungsstuf en, .jeweils von 0 Volt a n regelbar:
3 - 6 - 1 2 - 6 0 - 1 2 0 Volt belastungsfähig bis ca.
0,15 Amp .
Für die Strommessung stehen folgende Meßbereiche zur
Verfügung :
120 - 30 - 6 - 1,2 - 0,3 - 0,06 - 0,012 mA.
- 5 -
