- Seite 3 G E B R A U C H S A N L E I T U N G F Ü R V I E L F A C H M E S S G E R Ä T T E S T A V O t y p J O S E F N E U B E R G E R •...

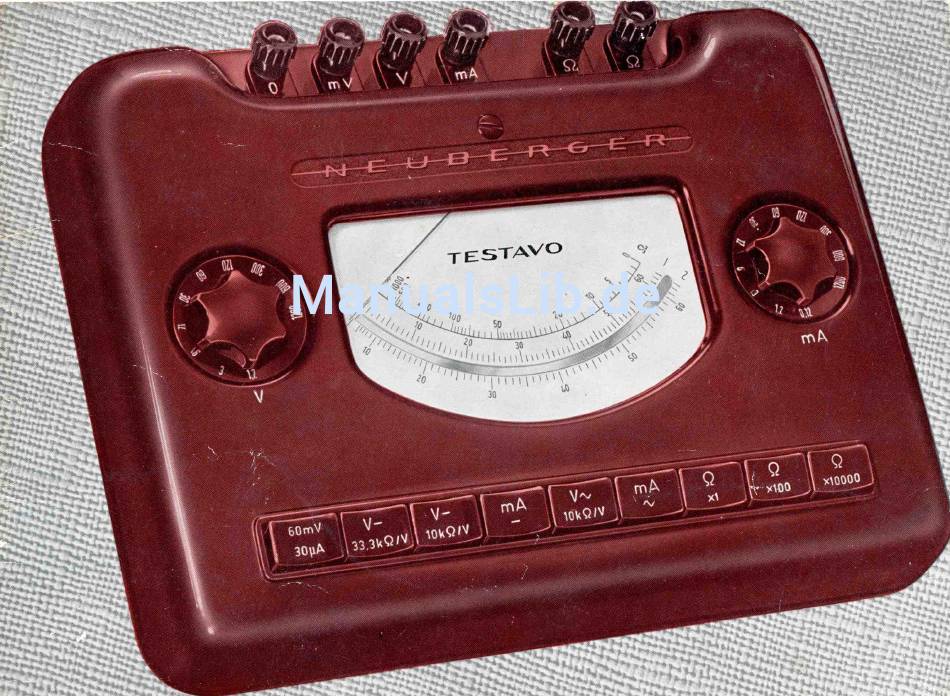

- Seite 4 Strom-, Spannungs- und Widerstandsmessungen mit 57 Meß rung der äußeren Schaltung, durchgeführt werden. bereichen. Zur Gleichrichtung des Wechselstromes werden Die Gerätetype TESTAVO 1 besitzt 9 Drucktasten (Bild 2). Germanium-Dioden verwendet. Das TESTAVO eignet sich Die Gerätetype TESTAVO 2 ist durch eine 10. Drucktaste daher neben den üblichen Gleich- und Wechselstrommessun...
- Seite 5 Y rvy 60m V V — rs-/ — 3 0 jj A 33.3 k ü / v 1 0 k O /v 1 0 k O /v x 100 X 10000 Bild 2 60mV 30p A X 100 X 10000 33.3 kQ/v 10kO/V —...
- Seite 6 Wechselstrom bestimmt. Strom 0,35 mA, Batteriespannung 1.5 V, Bei TESTAVO 2 hat die mittlere Teilung noch eine zusätz 0 ..10 MQ (0 x 1 0 000) in Skalenmitte 350 kQ, maximaler liche Bezifferung 30 — 0 — 30 für die Verwendung als G a l...
- Seite 7 Innenwiderstand 1. Strommeßbereiche Bei Gleichspannung 33 333 O hm /Volt und Meßbereichfaktor 10 000 Ohm/Volt. W e rt eines Innenwiderstand Meßbereich Meßwert = A b Teilstriches lesewert mal Bei Wechselspannung 10 000 Ohm/Volt. (Nähere Angaben in nebenstehender Tabelle) 2000 0,5 ^ A 0,12 mA 7200...
- Seite 8 Meßwert unter dem Endwert des nächst klei Prüfspannung neren Meßbereiches bleiben wird, ist umzuschalten. Die Um Das TESTAVO wird nach den Regeln der VDE 0410 mit 2000 V schaltung kann während des Betriebes erfolgen. bei 50 Hz geprüft. Bei Messungen über 650 V ist aus Sicherheits...
- Seite 9 Gleichstrom-Strommessung Gleichstrom-Strommessungen M eßbereiche M eßbereich 30 0,12m A ..1200m A 1. Stellung der Drehschalter V und mA ist beliebig. 1. mA-Drehschalter auf den gewünschten Meßbereich stellen. 2. Taste drücken. 2. Taste drücken. 3. Stromwert auf Gleichstromskale ablesen und mit Meß 3.
- Seite 10 Wechselstrom-Strommessungen Gleichstrom-Strommessungen Meßbereiche Meßbereiche über 1,2 A 0,12mA ..1200 mA Stellung der Drehschalter V und mA ist beliebig. 1- mA-Drehschalter auf den gewünschten Meßbereich stellen. Taste drücken. 2- Taste drücken. ist ein handelsüblicher Nebenwiderstand für 60 mV*). 3.
- Seite 11 Wechselstrom-Strommessungen mit Stromwandler Meßbereiche über 1,2 A 1. mA-Drehschalter auf den gewünschten Meß bereich stellen. 2. Taste drücken. 3. Zeiaerausschlag auf Wechselstromskale ablesen, mit Meßbereichfaktor und Über setzungsverhältnis des Stromwandlers multiplizieren. A c h t u n g ! Sekundärspule ist auf Erdpotential zu bringen, da sonst hohe Spannungen zwischen Primär- und Sekundärspule auftreten und dadurch das Meßwerk beschädigt werden kann.
- Seite 12 Gleichstrom-Spannungsmessung Gleichsfrom-Spannungsmessungen M eßbereiche Meßbereich 60 mV 1,2 V ..1200 V bei 33,3 kQ /V 1. Stellung der Drehschalter V und mA ist beliebig. 1. V-Drehschalter auf den gewünschten Meßbereich stellen. 2. Taste drücken. 2. Taste drücken. 3.
- Seite 13 Gleichstrom-Spannungsmessungen Wechselstrom-Spannungsmessungen Meßbereiche Meßbereiche 1,2V ..1200V bei lO kQ /V 1,2 V ..1200 V bei 10 kQ/V 1. V-Drehschalter auf den gewünschten Meßbereich stellen. 1. V-Drehschalter auf den gewünschten Meßbereich steilen. 2. Taste drücken. 2.
- Seite 14 Gleich- und Wechseistrom-Spannungsmessungen Gleichstrom-Spannungsmessungen Meßbereiche über 1200 V bei 33,3 kQ/V Meßbereiche über 1200 V bei lOkQV 1. V-Drehschalter auf 1200 V stellen. 1. V-Drehschalter auf 1200 V steilen. 2. Taste V - bei Gleichspannungsmessungen bzw. Taste V ~ 2. Taste drücken. bei Wechselspannungsmessungen drücken.
- Seite 15 Widerstandsmessungen Meßbereiche 0 . . . 1 kQ / 100 kQ /1 0 MQ. 1. Stellung der Drehschalter V und mA ist beliebig. 5. Ohm-Klemmen-Kurzschluß beseitigen und den zu messen 2. Q-Klemmen kurzschließen. den W iderstand zwischen die Q-KIemmen legen. 6.
- Seite 16 Gleichstrom-Leistungsmessungen Wechselstrom-Leistungsmessungen Spannungs-Meßbereiche 1,2 V . . . 1200 V Spannungs-Meßbereiche 1,2 V . . . 1200 V, Strom-Meßbereiche 0,12 mA . . . 1200 mA Strom-Meßbereiche 0,12 mA . . . 1200 mA V-Drehschalter auf den gewünschten Meßbereich stellen. 1•...
- Seite 17 Gleichstrom-Strommessung Gleichstrom-Spannungsmessung Meßbereich 15 — 0 — 15 A Meßbereich 3 0 - 0 - 3 0 mV 1. Stellung der Drehschalter V und mA ist beliebig. 1. Stellung der Drehschalter V und mA ist beliebig. 2. Taste 0 drücken. 2.
- Seite 18 Gleichstrom-Strommessung Meßbereich von 6 0 - 0 - 6 0 / ^ A bis 6 0 0 -0 -6 0 0 mA 1. mA-Drehschalter auf den gewünschten Meßbereich ein stellen. 2. Taste 0 drücken. 3. M it W iderstandsdrehknopf W Zeiger auf 0 in Skalenmitte der Gleichstromskale einstellen.
- Seite 20 J O S E F N E U B E R G E R • F A B R I K E LE KTR. M E S S I N S T R U M E NT E • M Ü N C H E N 2 5...
