I n s t r u m e n t e s
i n d e n Katoden-Stromkreis b e n ö t i g t ,
was für
d i e Messung einiger
Röhrentypen, wie z . B . 117 N 7 ( G l e i c h
r i c h t e r - S y s t e m )
e r f o r d e r l i c h
i s t .

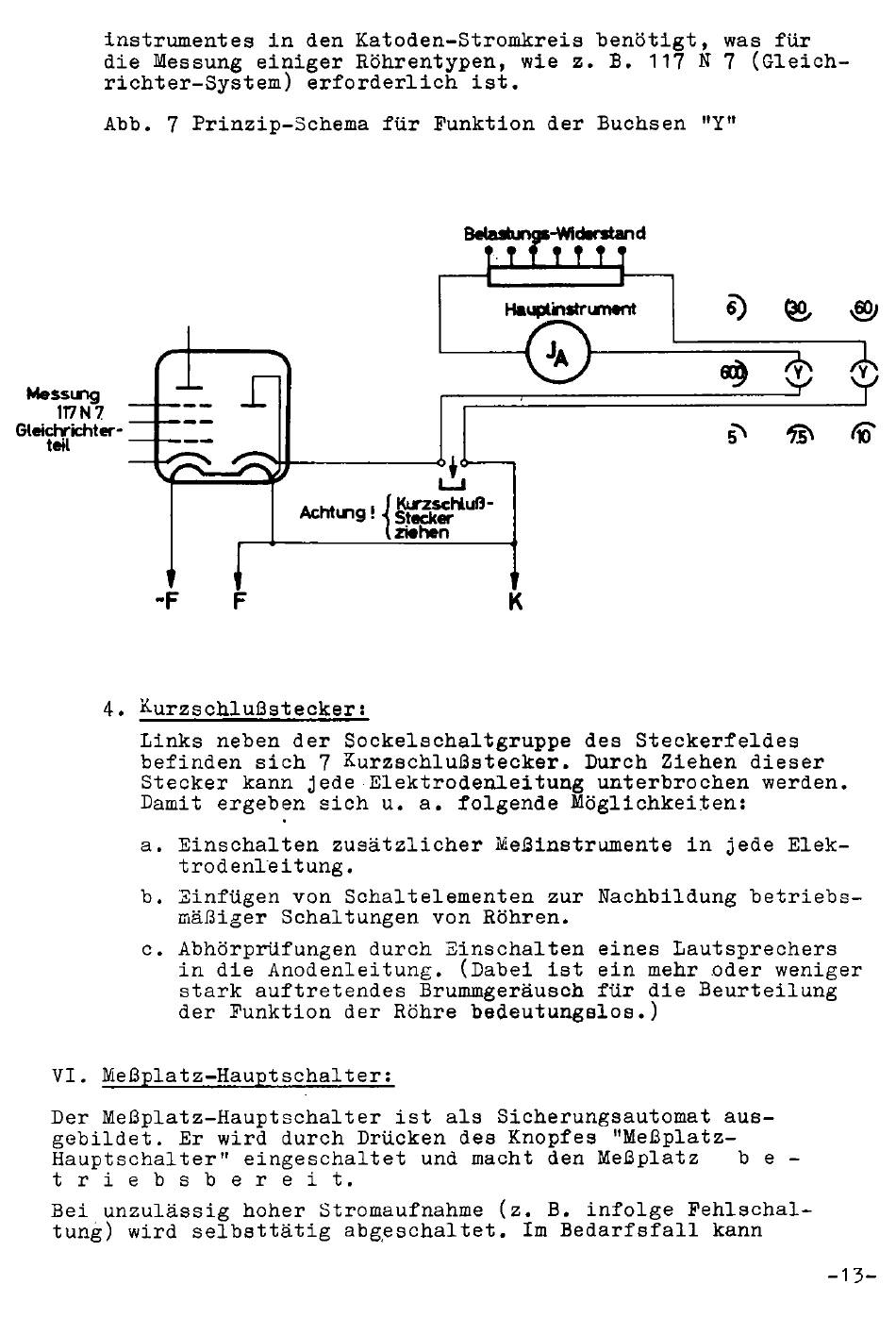

Abb. 7 Prinzip-Schema für Punktion d e r Buchsen "Y"
Messung
117N7
Gleichrichter-
teil
4 . K u r z s c h l u ß s t e c k e r :
Links n e b e n d e r S o c k e l s c h a l t g r u p p e
d e s S t e c k e r f e l d e s
b e f i n d e n s i c h 7 K u r z s c h l u ß s t e c k e r .
Durch Z i e h e n d i e s e r
S t e c k e r kann J e d e E l e k t r o d e n l e i t u n g
unterbrochen
w e r d e n .
Damit e r g e b e n s i c h u . a . f o l g e n d e M ö g l i c h k e i t e n :
a . E i n s c h a l t e n
z u s ä t z l i c h e r
Meßinstrumente i n j e d e Elek
t r o d e n l e i t u n g .
b . Einfügen v o n S c h a l t e l e m e n t e n zur Nachbildung b e t r i e b s
m ä ß i g e r Schaltungen v o n Röhren.
c . Abhörprüfungen d u r c h E i n s c h a l t e n
e i n e s L a u t s p r e c h e r s
i n d i e A n o d e n l e i t u n g . ( D a b e i i s t e i n mehr o d e r w e n i g e r
s t a r k a u f t r e t e n d e s
Brummgeräusch für d i e B e u r t e i l u n g
d e r Punktion d e r Röhre b e d e u t u n g s l o s . )
VI . M e ß p l a t z - H a u p t s c h a l t e r :
Der M e ß p l a t z - H a u p t s c h a l t e r
i s t a l s S i c h e r u n g s a u t o m a t a u s
g e b i l d e t . Er w i r d durch Drücken d e s Knopfes " M e ß p l a t z -
H a u p t s c h a l t e r " e i n g e s c h a l t e t
und macht den M e ß p l a t z
b e
t r i e b s b e r e i t .
B e i u n z u l ä s s i g h o h e r Stromaufnahme ( z . B . i n f o l g e
P e h l s c h a l -
t u n g ) w i r d s e l b s t t ä t i g
a b g e s c h a l t e t .
Im B e d a r f s f a l l
kann
- 1 3 -
