Im einzelnen ist die Hauptprüf spannungs-Versorg'ing wie folgt
aufgebaut :
1 . Heizspannung;

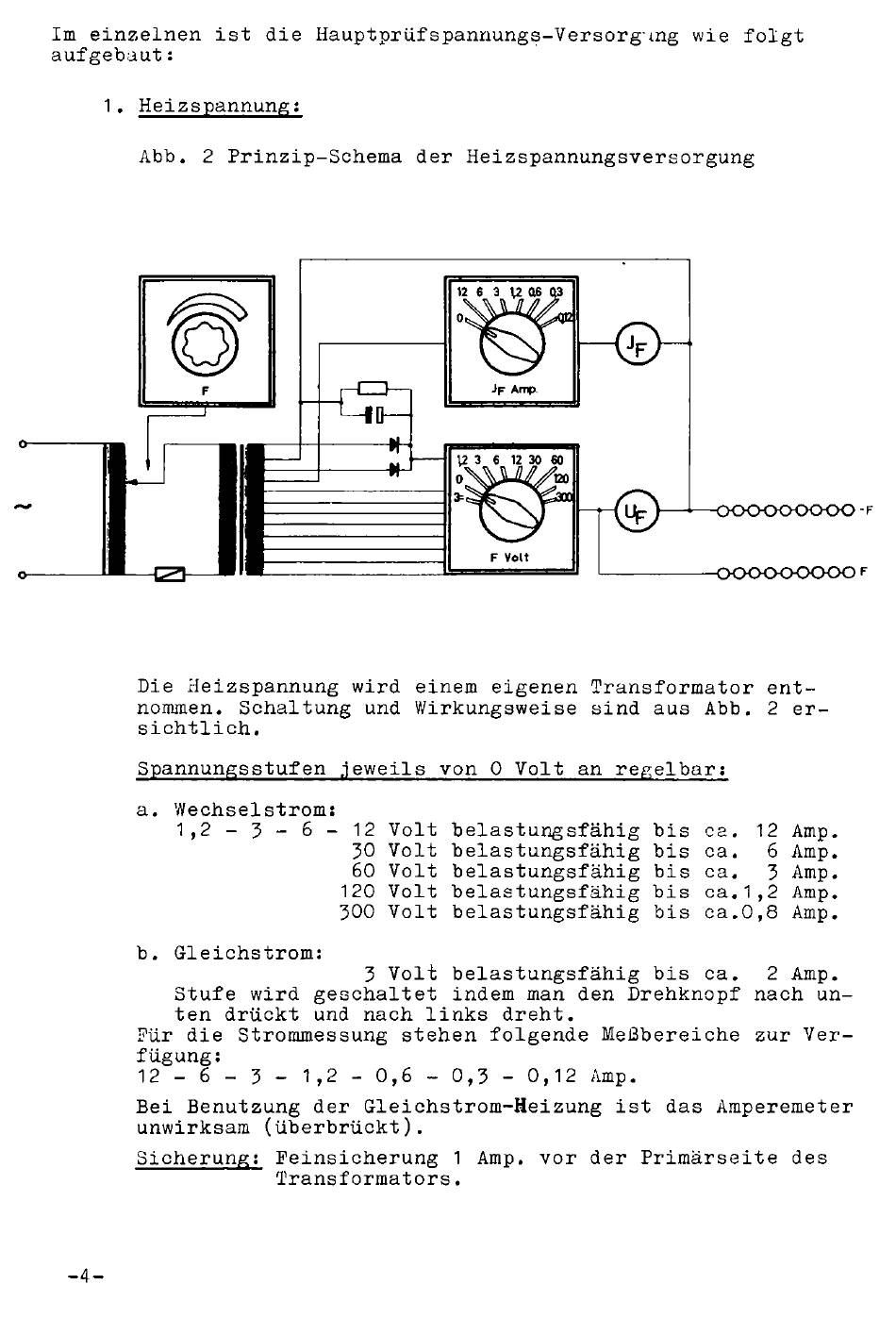

Abb. 2 Prinzip-Schema der Heizspannungsversorgung
Die Heizspannung
wird einem eigenen Transformator ent
nommen. Schaltung und Wirkungsweise sind aus Abb. 2 er
sichtlich.
Spannungsstufen
jeweils von 0 Volt an regelbar:
a. Wechselstrom:
1 , 2 - 3 - 6 - 1 2 Volt belastungsfähig bis ca. 12 Amp.
30 Volt belastungsfähig bis ca.
6 Amp.
60 Volt belastungsfähig bis ca.
3 Amp.
120 Volt belastungsfähig bis ca.1,2 Amp.
300 Volt belastungsfähig bis ca.0,8 Amp.
b. Gleichstrom:
3 Volt belastungsfähig bis ca.
2 Amp.
Stufe wird geschaltet indem man den Drehknopf nach un
ten drückt und nach links dreht.
Für die Strommessung stehen folgende Meßbereiche zur Ver
fügung •
12 - 6 - 3 - 1,2 - 0,6 - 0,3 - 0,12 Amp .
Bei Benutzung der Gleichstrom-Heizung ist das Amperemeter
unwirksam (überbrückt).
Sicherung: Feinsicherung 1 Amp. vor der Primärseite des
Transformators .
-4-
