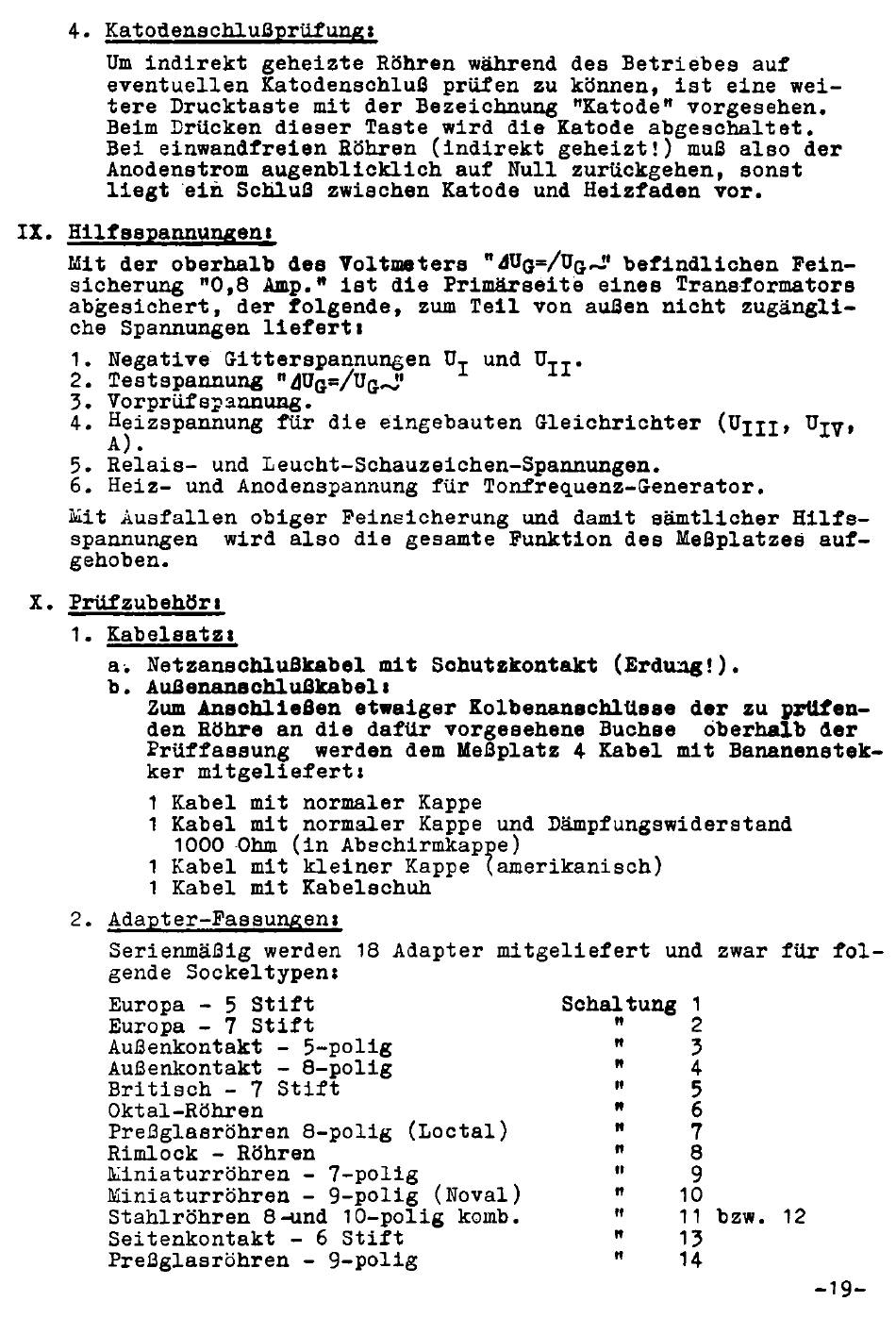

4 . Katodenschlußprüfungx
Um indirekt
geheizte Röhren während d e s B e t r i e b e s auf
eventuellen Katodenschluß prüfen zu können, i s t eine wei
t e r e Drucktaste mit der Bezeichnung "Katode" vorgesehen.
Beim Brücken d i e s e r T a s t e wird d i e Katode a b g e s c h a l t e t .
B e i einwandfreien Röhren (indirekt
g e h e i z t ! ) muß also der
Anodenstrom augenblicklich
auf Rull zurückgehen, sonst
liegt
ein Schluß zwischen Katode und Heizfaden vor.
I X . Hilfsspannungen i
Mit d e r oberhalb des Voltmeters "dUg=/UQ. J' befindlichen
Fein
sicherung " 0 , 8 Amp." i s t die Primärseite
eines Transformators
a b g e s i c h e r t ,
d e r folgende, zum T e i l von außen nicht zugängli
che Spannungen l i e f e r t »
1 . Negative Gitterspannungen U
T
und U
T T
.
2 . Testspannung "dUQ=/UQ. J'
3 . Vorprüf Spannung.
4 . Heizspannung für d i e eingebauten Gleichrichter
( U m ,
U j y ,
A) .
5 . Relais- und Leucht-Schauzeichen-Spannungen.
6 . H e i z - und Anodenspannung für Tonfrequenz-Generator.
Mit Ausfallen obiger Feinsicherung und damit sämtlicher
Hilfs
spannungen
wird also d i e gesamte Funktion d e s Meßplatzes auf
gehoben.
X. Prüf zubehöri
1 . Kabel s a t z »
a . Netzanschlußkabel
mit Schutzkontakt
( E r d u n g ! ) .
b . Außenanschlußkabel»
Zum Anschließen etwaiger Kolbenanschlüsse
der z u prüfen
den Röhre an d i e dafür vorgesehene Buchse
oberhalb
der
Prüffassung
werden dem Meßplatz 4 Kabel mit Bananenstek-
ker mitgeliefert x
1 Kabel mit normaler Kappe
1 Kabel mit normaler Kappe und Dämpf ungs wider s t and
1000 Ohm ( i n Abechirmkappe)
1 Kabel mit kleiner Kappe (amerikanisch)
1 Kabel mit Kabelschuh
2 . Adapter-Fassungen»
Serienmäßig werden 18 Adapter mitgeliefert
und zwar für fol-
gende Sockeltypen:
Europa - 5 S t i f t
Schaltung 1
Europa - 7 S t i f t
n
2
Außenkontakt - 5 - p o l i g
tt
3
Außenkontakt - 8-polig
H
4
B r i t i s c h - 7 S t i f t
n
5
Oktal -Röhr en
n
6
Preßglasröhren 8-polig ( L o c t a l )
n
7
Rimlock - Röhren
H
8
Miniaturröhren - 7 - p o l i g
fi
9
Miniaturröhren - 9-polig (Noval)
ft
10
Stahlrohren 8 -und 10-polig komb.
fi
11 bzw. 12
Seitenkontakt - 6 S t i f t
if
1 3
Preßglasröhren
- 9-polig
14
- 1 9 -
