Technische Daten SNG 850-...
Betriebsspannung:
230 V AC, +/-10 %, 50/60 Hz
Betriebsstrom: 200 mA
Ausgangsspannung:
27,5 V DC, 12 V AC
Ausgangsstrom: 0,5 A DC, 1 A AC
Absicherung:
Primär Si 1 T 250 mA L,
sekundär kurzschlussfest
Kontaktart: 2 Schließer 24 V, 2 A
Schutzart: IP 30
Umgebungstemperatur:
0 °C bis +40 °C
Teilungseinheit (TE): 9
Abmessungen (mm) B x H x T:
162 x 89 x 60
10
Programmierung – Plug+Play
Grundlagen
Die Plug+Play Programmierung
bietet die einfachste Möglichkeit,
das Set ohne Programmierkenntnisse
in Betrieb zu nehmen. Die gesamte
Installation aller Teilnehmer muss
fertig gestellt sein.
Die Gehäuse der Innenstationen
dürfen noch nicht geschlossen sein.
Am Netzgerät SNG 850-... muss der
Plug+Play Modus aktiviert werden.
Die oberste Ruftaste der Türstation
wird immer dem ersten Innengerät
zugeordnet.
Vorgehensweise bei Plug+Play:
• Installation der Anlage nach
Anschluss-Plan vornehmen
• Grundplatten der Innengeräte
anschließen, Gehäuse noch nicht
schließen
• An der Türstation die Zuordnung
der Ruftasten wenn möglich gleich
beschriften.
• SNG 850-... in den Plug+Play
Modus setzen, dazu die Prog.-Mode
Taste 5 Sekunden gedrückt halten.
LED 1 muss dauerhaft leuchten.
• Die Innengeräte in der gleichen
Reihenfolge auf die Grundplatten
aufsetzen wie die Ruftasten zuge-
ordnet sind.
• Der Etagenruf ist als Quittierung
kurzzeitig zu hören. Das nächste
Innengerät kann geschlossen
werden.
• Nachdem alle Innengeräte
geschlossen sind, am SNG 850-...
die Taste Prog.-Mode drücken,
Programmiermodus ist ausge-
schaltet, die Anlage ist fertig pro-
grammiert.
Reset Plug+Play
Bei einem fehlgeschlagen Program-
mierversuch kann die Plug+Play
Programmierung erneut ausgeführt
werden.
• Versorgungsspannung abschalten.
• Alle Telefone von den Grund-
platten abnehmen.
• Versorgungsspannung wieder
einschalten und abwarten bis
SNG 850-... im normalen Betriebs-
modus ist (ca. 1–2 Minuten)
• SNG 850-... in den Plug+Play
Modus setzen, dazu Prog.-Mode
Taste 5 Sekunden gedrückt halten.
• Prog-Taste an der Türstation 4
Sekunden gedrückt halten bis ein
Quittungston zu hören ist.
• Erneute Plug+Play-Program-
mierung kann beginnen.
Prog.

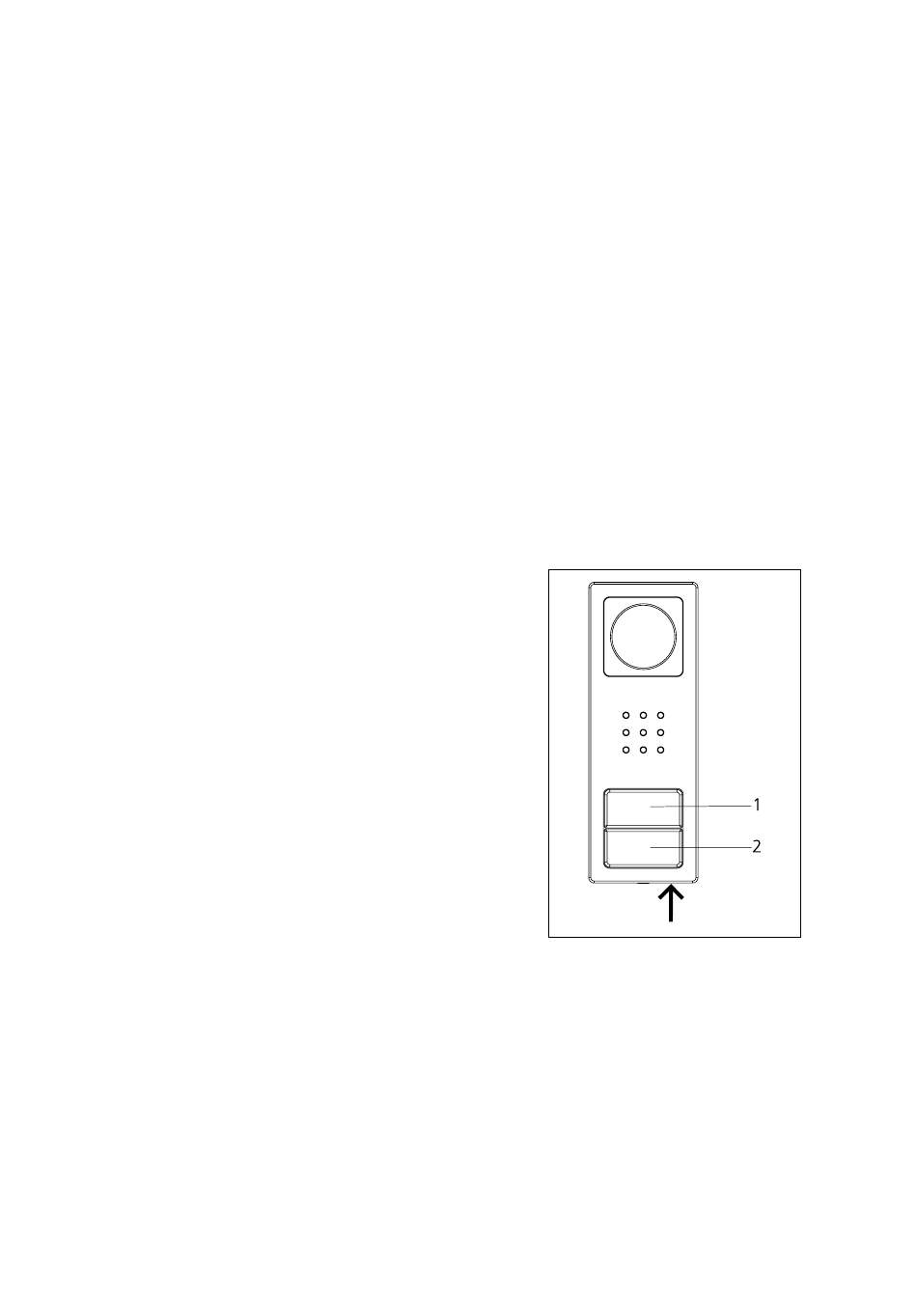

Belegung der Tasten
Obere Taste = Innengerät 1
Untere Taste = Innengerät 2
