№ Наименование
1 Блок поршневой
2 Электродвигатель
3 ресивер
4 реле контроля давления
5 Манометр
6 Смотровое стекло уровня масла поршневого блока
7 Маховик блока поршневого
8 ремень
9 Фильтр-регулятор
10 Клапан обратный
11 Пробка сливная
12 Пробка заливная
13 Фильтр поршневого блока воздушный
14 Кран шаровый выпуска воздуха
15 Кран шаровый сливной
16 Шильдик
17 Шильдик ресивера
18 решетка
COMPRAG Установка компрессорная поршневая RECOM RCW
All manuals and user guides at all-guides.com
12 13
10
6 16
3
2 18
4
5
9
15

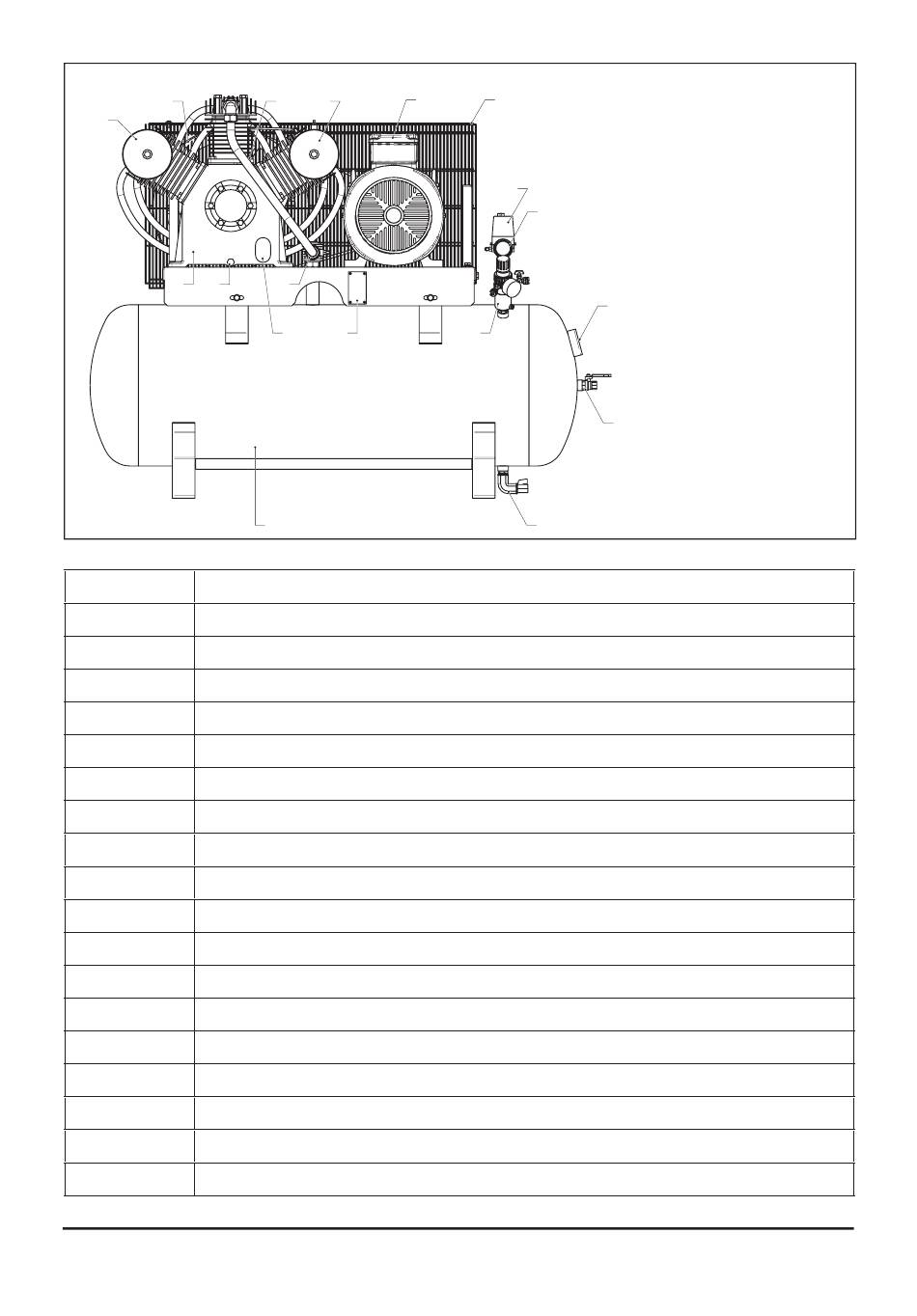

рис. 2.3 Компрессор
с двухступенчатым
поршневым блоком
17
14
