4.
5.
6.
7.
8.
9.
RUGGEDCOM RSG2300PF
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1348-13
NOTICE
Mechanische Gefährdung – Beschädigungsgefahr für das Bauteil.
GBIC-Ports in Glasfasertechnik können nur in einer Ausrichtung eingesetzt
werden. Port nicht gewaltsam in das Modul einsetzen.
Staubschutzstopfen vom Sockel entfernen und für spätere Verwendung
aufbewahren.
Verriegelungen auf beiden Seiten des Ports drücken und den Port in den Sockel
einsetzen.
GBIC-Portmodul in Glasfasertechnik
1
Sockel
2
Verriegelung
3

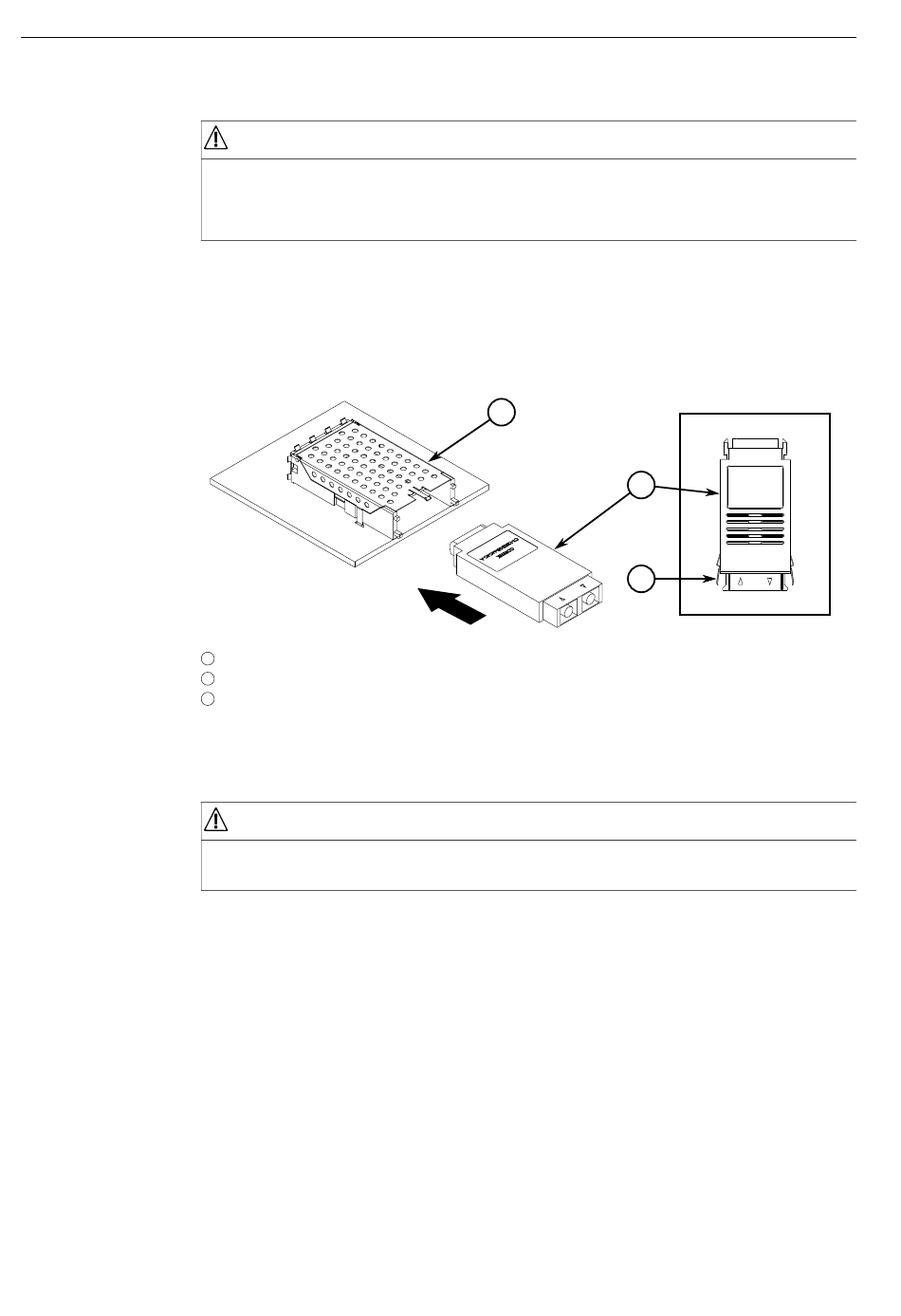

Abbildung 4.10 Installation eines GBIC-Ports in Glasfasertechnik
Verriegelungen loslassen und sicherstellen, dass der Port einrastet.
NOTICE
Den Staubschutzstopfen nur entfernen, wenn ein Kabel an den GBIC-Port in
Glasfasertechnik angeschlossen werden soll.
Staubabdeckung vom Port entfernen und für spätere Verwendung aufbewahren.
Staubkappe vom Kabel entfernen und dieses sofort an den Port anschließen.
Das Kabel mit einem Netzwerk verbinden und die zum Port gehörende LED
beobachten. Weitere Informationen zur LED finden Sie in "Kommunikations-
Ports" (Seite 23).
4.5.1 Installation eines GBIC-Ports in Glasfasertechnik
1
Kommunikations-Ports
2
3
29
