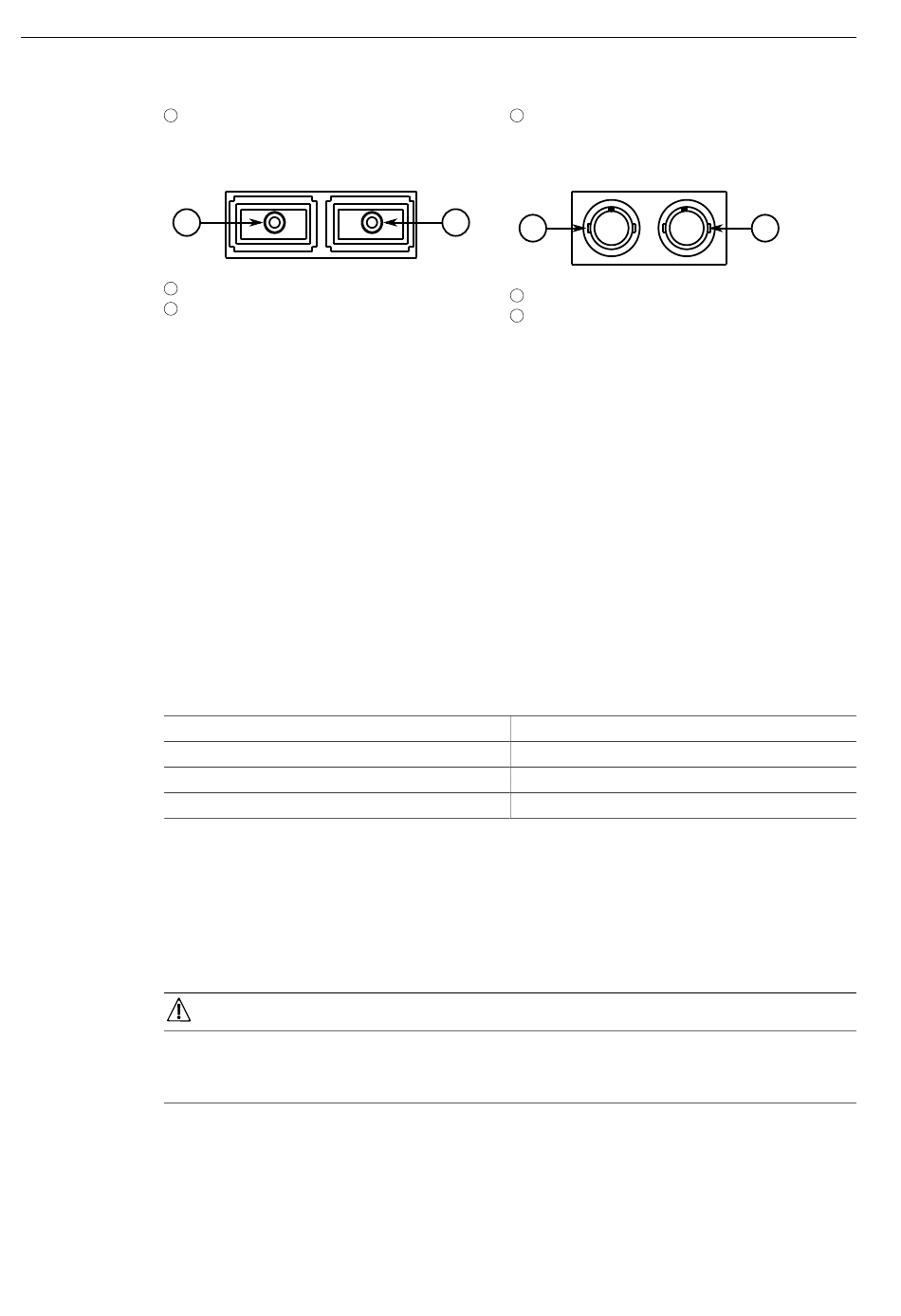

Siemens SIMATIC NET RUGGEDCOM RSG2300PF Betriebshandbuch Seite 38

2
Abbildung 4.5
1
1
2
Abbildung 4.7
Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden Sie in
"Technische Daten für Ethernet-Ports in Glasfasertechnik" (Seite 33).
4.4 SFP-Transceiver
Der RUGGEDCOM RSG2300PF unterstützt bis zu zwei Buchsen für SFP-Transceiver
(kleine standardisierte Module für Netzwerkverbindungen), die mit zahlreichen der
bei Siemens erhältlichen SFP-Transceiver kompatibel sind.
LEDs
An jeder der Buchsen befindet sich eine LED, die den Verbindungszustand der
Buchsen anzeigt.
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
Kompatible SFP-Transceiver
Weitere Informationen über die mit dem RUGGEDCOM RSG2300PF kompatiblen
Transceiver sowie Anweisungen für Bestellung und Einbau/Ausbau finden Sie im
"RUGGEDCOM Katalog SFP-Transceiver [https://support.industry.siemens.com/cs/ca/
en/view/109482309]".
Verwenden Sie nur SFP-Transceiver, die von Siemens für RUGGEDCOM-Produkte
freigegeben sind. Siemens haftet nicht für Leistungsprobleme, die vollständig oder
teilweise auf Fremdkomponenten zurückzuführen sind.
RUGGEDCOM RSG2300PF
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1348-13
Rx-Steckverbinder
MTRJ-Port
Tx-Steckverbinder
Rx-Steckverbinder
SC-Port
Zustand
NOTICE
Rx-Steckverbinder
2
Abbildung 4.6
2
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 4.8
Verbindung hergestellt
Aktivität
Keine Verbindung erkannt
Kommunikations-Ports
4.4 SFP-Transceiver
LC-Port
2
ST-Port
Beschreibung
