Hinweis
Zu Verdrahtungsmöglichkeiten siehe "Beispielverdrahtungen" (Seite 18).
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
1
3
8 4 5
6 7

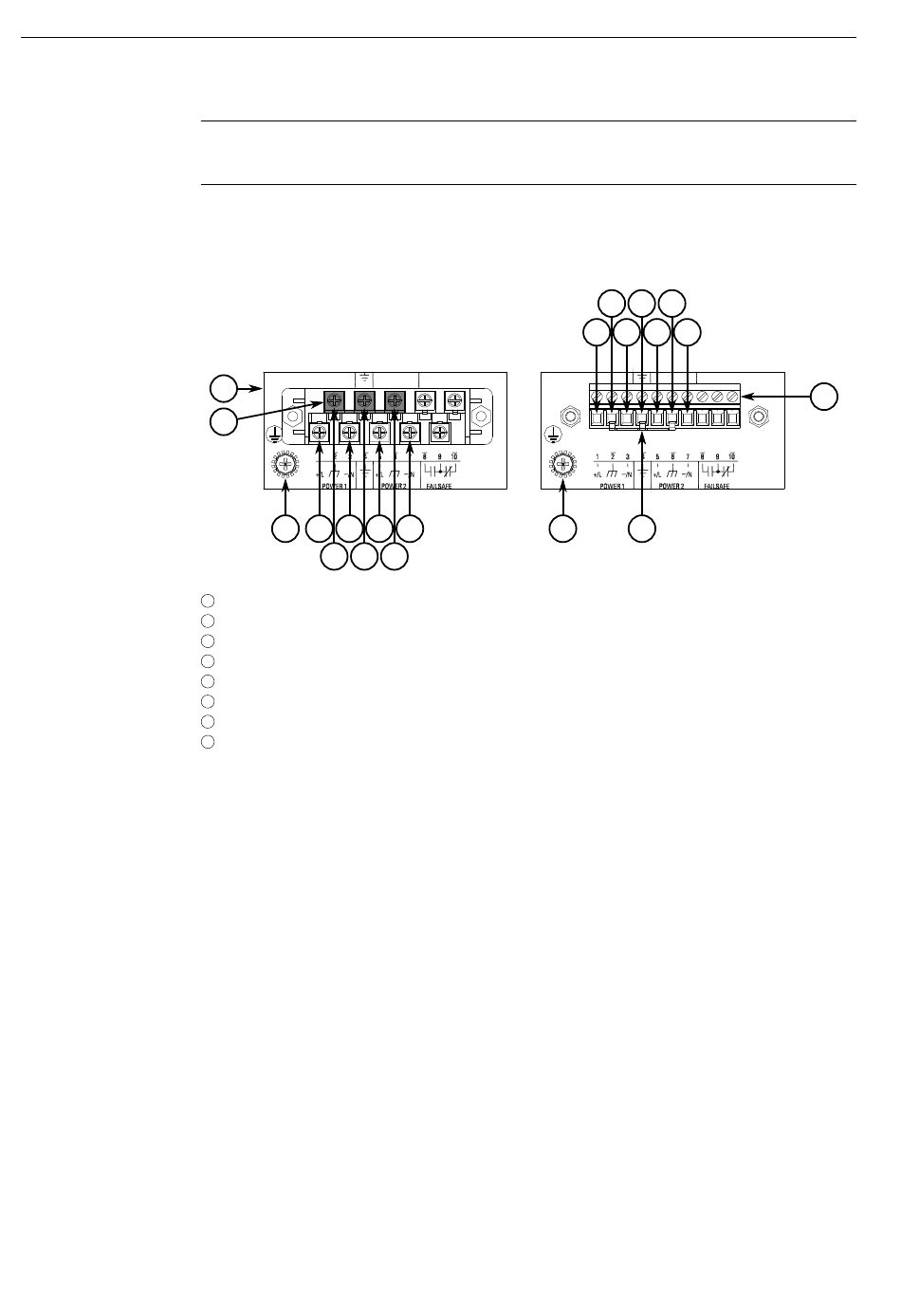

Reihenklemme mit Schraubanschluss
1
Steckbare Reihenklemme
2
Brücke
3
Plus-Klemme/stromführende Klemme (+/L)
4
Minus-Klemme/neutrale Klemme (-/N)
5
Erdungsklemme für Überspannung
6
Gehäusemasseanschluss
7
Gehäusemasseanschluss
8
Abbildung 2.5 Klemmenblockverdrahtung
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Installieren Sie die Metallbrücke zwischen den Klemmen 2, 4 und 6, um die
Überspannungsmasseklemmen mit der Gehäusemasseklemme zu verbinden.
Die Erdungsklemmen für Überspannung dienen als Erdungsleiter für alle im
Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente
Spannungen.
Befestigen Sie die Erdungsklemme an der Stromquelle mit einer Ringzunge Nr. 6
und einer Schraube Nr. 6-32 am Gehäusemasseanschluss des Geräts. Stellen Sie
sicher, dass die Schraube mit 1,7 N·m (15 lbf·in) angezogen ist.
2.5.1 Anschluss an Wechsel- oder Gleichstrom
4 5
6
