Kaco blueplanet 3.0 NX3 M2 Anwendungshinweis Seite 5

2.5 Modbus-Adresse
 Das gewünschte Gerät wird unter
<Verfügbare Wechselrichter> ausgewählt
und das Menü <Wechselrichter Werte und
Einstellungen> wird geöffnet.
1. Wählen Sie Modbus-Adresse
Hinweis: Standardmäßig ist die Adresse
des Wechselrichters auf 3 eingestellt.
Dies ist der niedrigste Wert, auf den die
Adresse des Wechselrichters im System
eingestellt werden kann.
Hinweis: Die Adresse muss nur bei der
Kommunikation über Modbus RTU
zugeordnet werden.
2. Geben Sie die Adresse des
Wechselrichters ein.
3. Validieren Sie den Befehl über
<confirmed>.
» Adresse ist eingerichtet. Dies kann
einen Moment dauern.
3 System-Setup
HINWEIS
Für eine vollständige Übersicht zur Kompatibilität der KACO-Wechselrichter mit diesem System beachten
Sie die Kompatibilitätsliste für Leaflet HEMS. Sie finden sie auf der Homepage von KACO New Energy
www.kaco-newenergy.de/HEMS/
HINWEIS
Tipps zur Konnektivität:
• Für eine stabile Verbindung zwischen Wechselrichter und Leaflet HEMS wird empfohlen, sich nicht
auf das Ethernet-Netzwerk zu verlassen. Nutzen Sie stattdessen die empfohlene serielle RS485-
Verbindung.
• In allen hier dargestellten Fällen können bis zu drei Wechselrichter an das System angeschlossen
werden.
HINWEIS
Dieser Abschnitt bezieht sich auf die Version für Leaflet HEMS Blueplanet. Bei Fragen zu anderen
Versionen oder einem anderen Steuergerät wenden Sie sich bitte an den Hersteller.
Seite
3

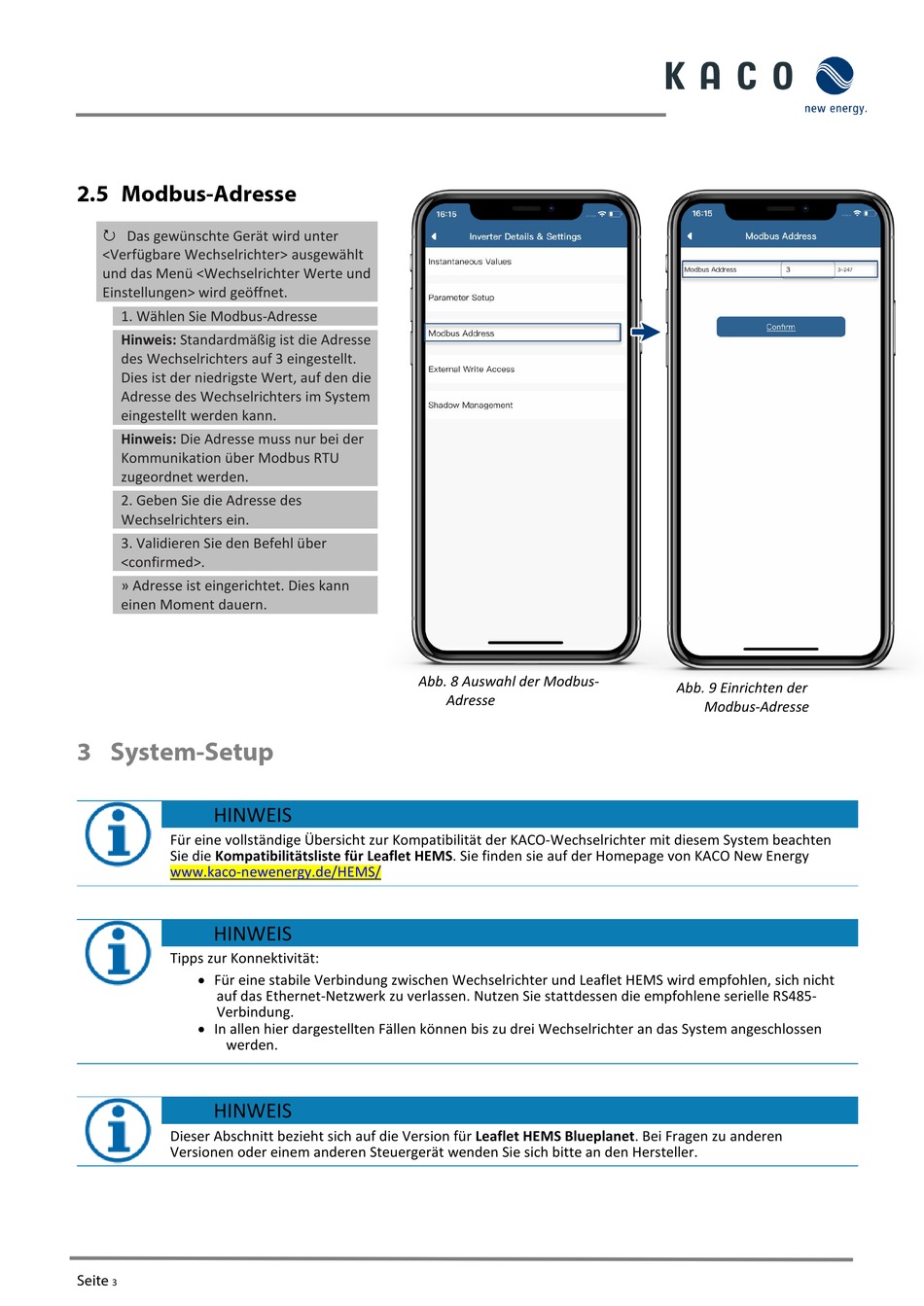

Abb. 8 Auswahl der Modbus-
Adresse
Abb. 9 Einrichten der
Modbus-Adresse
