Kaco blueplanet 3.0 NX3 M2 Anwendungshinweis Seite 8

3.3 WLAN + RS485-Verbindungen

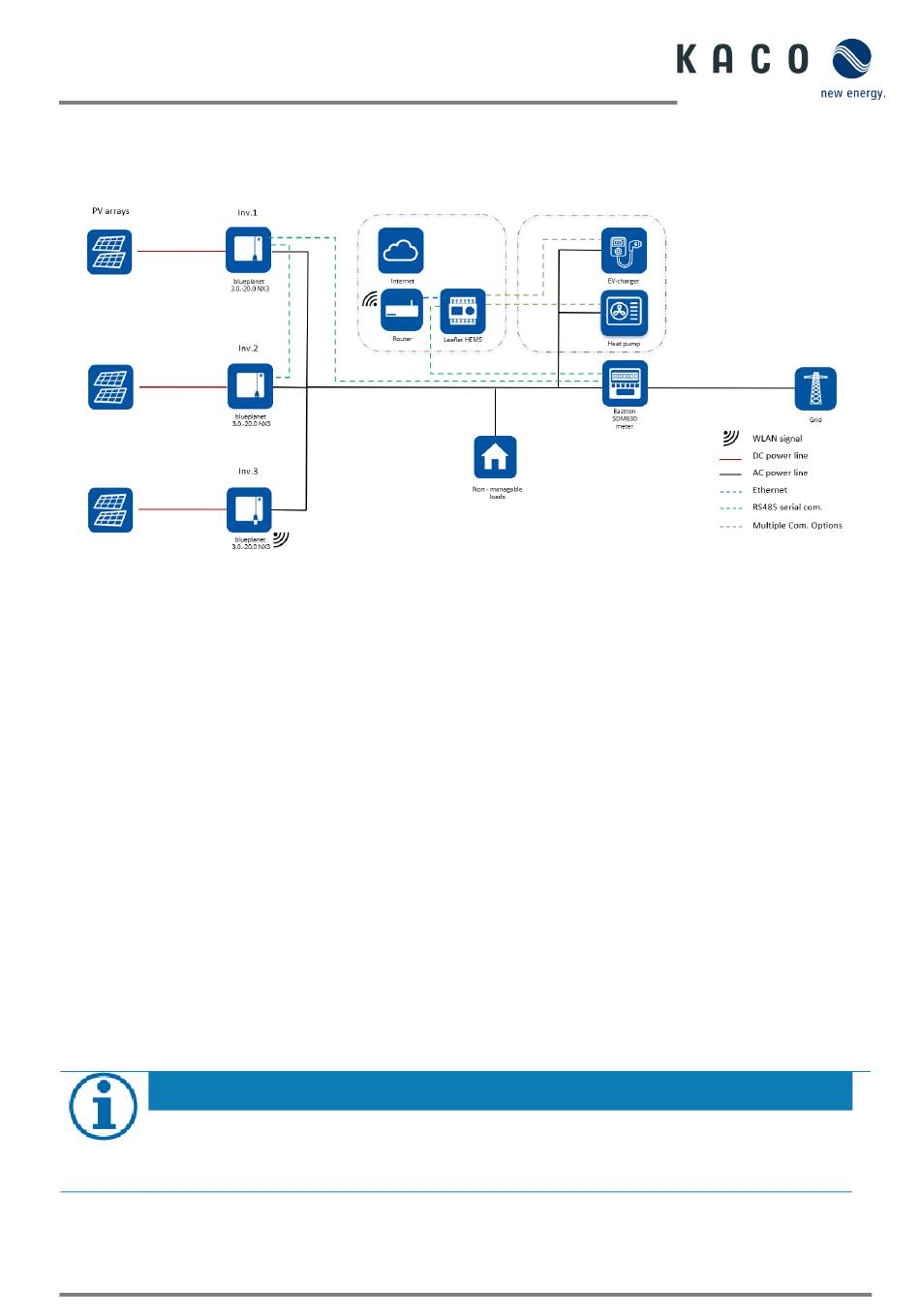

3.3.1 Systemdiagramm
3.3.2 Schritte zur Verbindung
1- Bei Wechselrichtern mit RS485-Anschluss führen Sie bitte die Schritte 1 bis 5 aus Abschnitt 3.1.2 aus.
2- Bei Wechselrichtern mit seriellem WLAN-Anschluss führen Sie bitte die Schritte 1 bis 6 aus Abschnitt 3.2.2 aus.
3- Die Modbus-Adressen für jeden Wechselrichter, der mit Modbus RTU kommunizieren soll, muss korrekt konfiguriert
sein (serielle RS485-Verbindung).
4- Verbinden Sie Leaflet HEMS – Blueplanet-Edition per Ethernet mit dem Haupt-WLAN-Router (siehe Schaltplan in
Abschnitt 4).
5- Verbinden Sie Leaflet HEMS mit dem gewünschten EV-Ladegerät, der Wärmepumpe oder einem anderen
kompatiblen Gerät (siehe Kompatibilitätsliste für Leaflet HEMS)
6- Smart Meter per RS485 anschließen (siehe Schaltplan in Abschnitt 4)
7- Starten Sie Leaflet HEMS – Blueplanet-Edition
8- Scannen Sie den Smart Meter mit Leaflet HEMS, indem Sie die Option SDM630 in HEMS wählen.
9- Scannen Sie die KACO Blueplanet-Wechselrichter, indem Sie „KACO Inverter Modbus TCP" und die IP-Adresse des
Wechselrichters auswählen.
10- Für Wechselrichter mit WLAN-Verbindung scannen Sie die KACO Blueplanet-Wechselrichter, indem Sie „KACO
Inverter Modbus TCP" und ihre IP-Adressen auswählen. Bitte entfernen Sie die WLAN-Sticks.
11- Für Wechselrichter mit WLAN-Verbindung scannen Sie die KACO Blueplanet-Wechselrichter, indem Sie „KACO
Inverter Modbus RTU" und ihre IP-Adressen auswählen. Bitte belassen Sie die WLAN-Sticks.
12- Fahren Sie auf diese Weise fort und absolvieren Sie die weiteren Konfigurationsschritte aus dem Installationsvideo
für Leaflet HEMS.
HINWEIS
Wenn Sie eine inkorrekte Modbus-ID konfigurieren, führt dies zu Kommunikationsfehlern und einer
falschen Geräteregistrierung in Leaflet HEMS – Blueplanet-Edition. Zur Korrektur müssen falsch
registrierte Gerät gelöscht und mit der richtigen Adresse wieder hinzugefügt werden.
