Kaco blueplanet 3.0 NX3 M2 Anwendungshinweis Seite 6

3.1 RS485-Anschlüsse

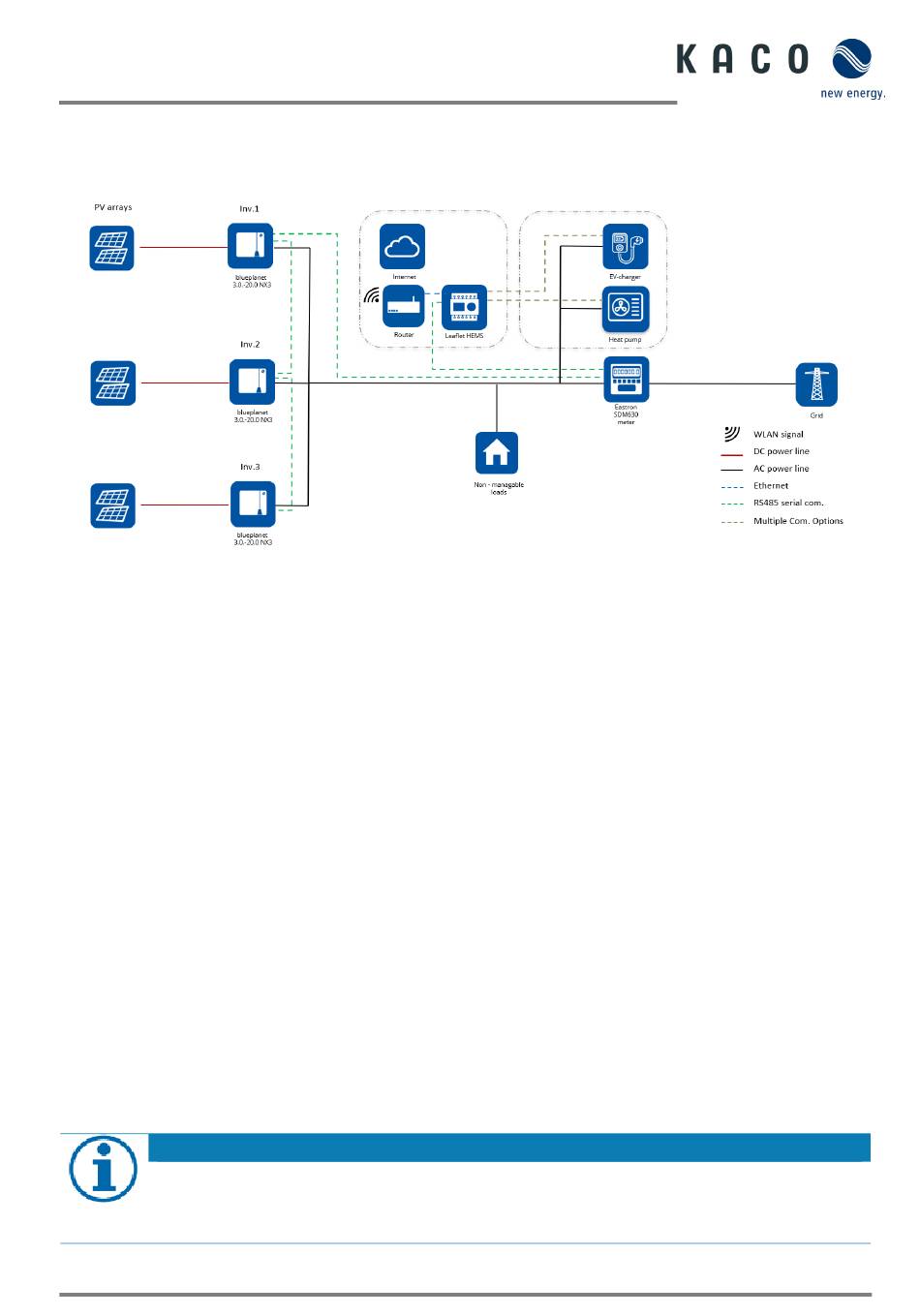

3.1.1 Systemdiagramm
3.1.2 Konfigurationsschritte
1- Konfiguration jedes Wechselrichters über seine eigene Kommunikationseinheit (WLAN-Stick)
2- Zuweisung der RS485-Adressen 3 bis 32 (siehe Abschnitt 2.5), sowie die Einstellung des Betriebsmodus (siehe
Abschnitt 2.3)
3- Aktivierung des externen Schreibzugriffs (Abschnitt 2.4)
4- Vergewissern Sie sich, dass die RS485-Kommunikation auf Wechselrichter-Seite korrekt angeschlossen ist (bei
mehreren Wechselrichtern mit Abschluss am letzten Wechselrichter).
5- Vollständige RS485-Verbindung der Wechselrichter mit Leaflet HEMS – Blueplanet-Edition gemäß Schaltplan
(Abschnitt 4)
6- Trennen Sie die Kommunikationseinheit (WLAN-Stick).
Einrichtung der Wechselrichter und vor dem Scannen via Leaflet HEMS entfernt werden.
7- Verbinden Sie Leaflet HEMS – Blueplanet-Edition per Ethernet mit dem Haupt-WLAN-Router (siehe Schaltplan in
Abschnitt 4).
8- Verbinden Sie Leaflet HEMS mit dem gewünschten EV-Ladegerät, der Wärmepumpe oder einem anderen
kompatiblen Gerät (siehe Kompatibilitätsliste für Leaflet HEMS)
9- Smart Meter per RS485 anschließen (siehe Schaltplan in Abschnitt 4)
10- Starten Sie Leaflet HEMS – Blueplanet-Edition
11- Scannen Sie den Smart Meter mit Leaflet HEMS, indem Sie die Option SDM630 in HEMS wählen.
12- Scannen Sie die KACO Blueplanet-Wechselrichter, indem Sie „KACO Inverter Modbus TCP" und die IP-Adresse des
Wechselrichters auswählen.
13- Komplettieren Sie die Konfiguration für Leaflet HEMS, einschließlich der Systemregistrierung in der Consolinno-
App und der Konfiguration weiterer Systemkomponenten (EV-Ladegerät, Wärmepumpe etc.) – siehe dazu das
Installationsvideo und Handbuch zu Leaflet HEMS.
HINWEIS
Wenn Sie eine inkorrekte Modbus-ID konfigurieren, führt dies zu Kommunikationsfehlern und einer
falschen Geräteregistrierung in Leaflet HEMS – Blueplanet-Edition. Zur Korrektur müssen falsch registrierte
Gerät gelöscht und mit der richtigen Adresse wieder hinzugefügt werden.
Stellen Sie sicher, dass sämtliche WLAN-Sticks nach der
