ANSCHLÜSSE

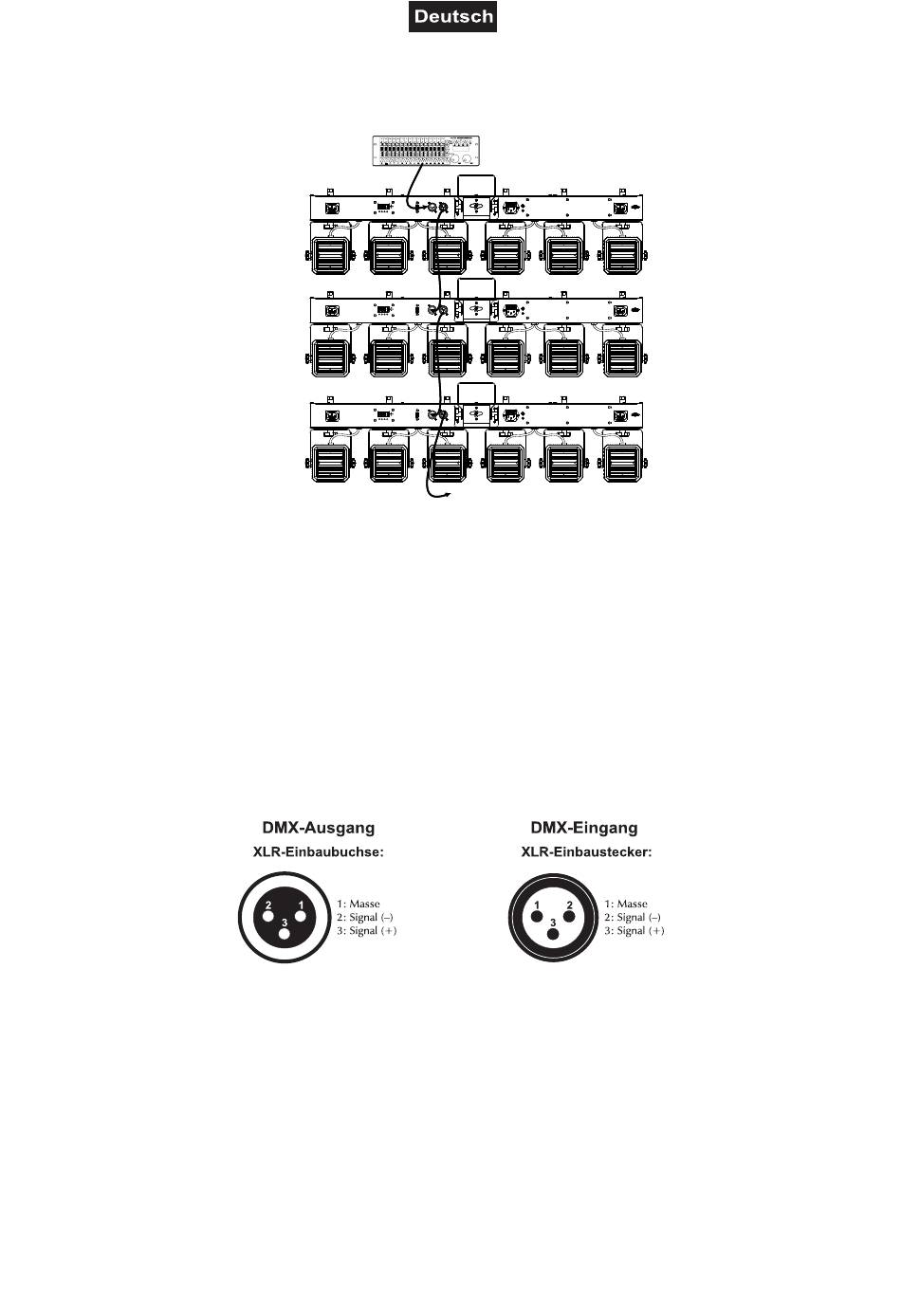

DMX512-Ansteuerung
Startadresse 1
Startadresse 30
Startadresse 59
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1
Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Kompakt Lichtsets
über ein DMX-Kabel.
2
Verbinden Sie den DMX-Ausgang DMX OUT des Kompakt Lichtsets mit dem DMX-Eingang des
nächsten Geräts in der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten
Geräts bis alle Geräte angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
DMX Controller
DMX Controller
Gerät 1
Gerät 2
Gerät 3
Program
Program
Chase32 Step100
Chase32 Step100
8/40
00132433, Version 1.1
