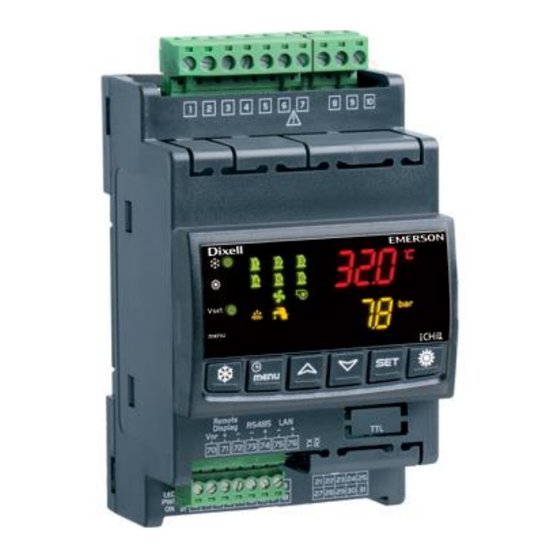

Emerson DIXELL IC200D EVO Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Emerson Anleitungen
  4. Steuergeräte
  5. DIXELL IC200D EVO
  6. Kurzanleitung

Emerson DIXELL IC200D EVO Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KURZANLEITUNG
IC200D EVO (FW 4.6)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson DIXELL IC200D EVO

Inhaltszusammenfassung für Emerson DIXELL IC200D EVO

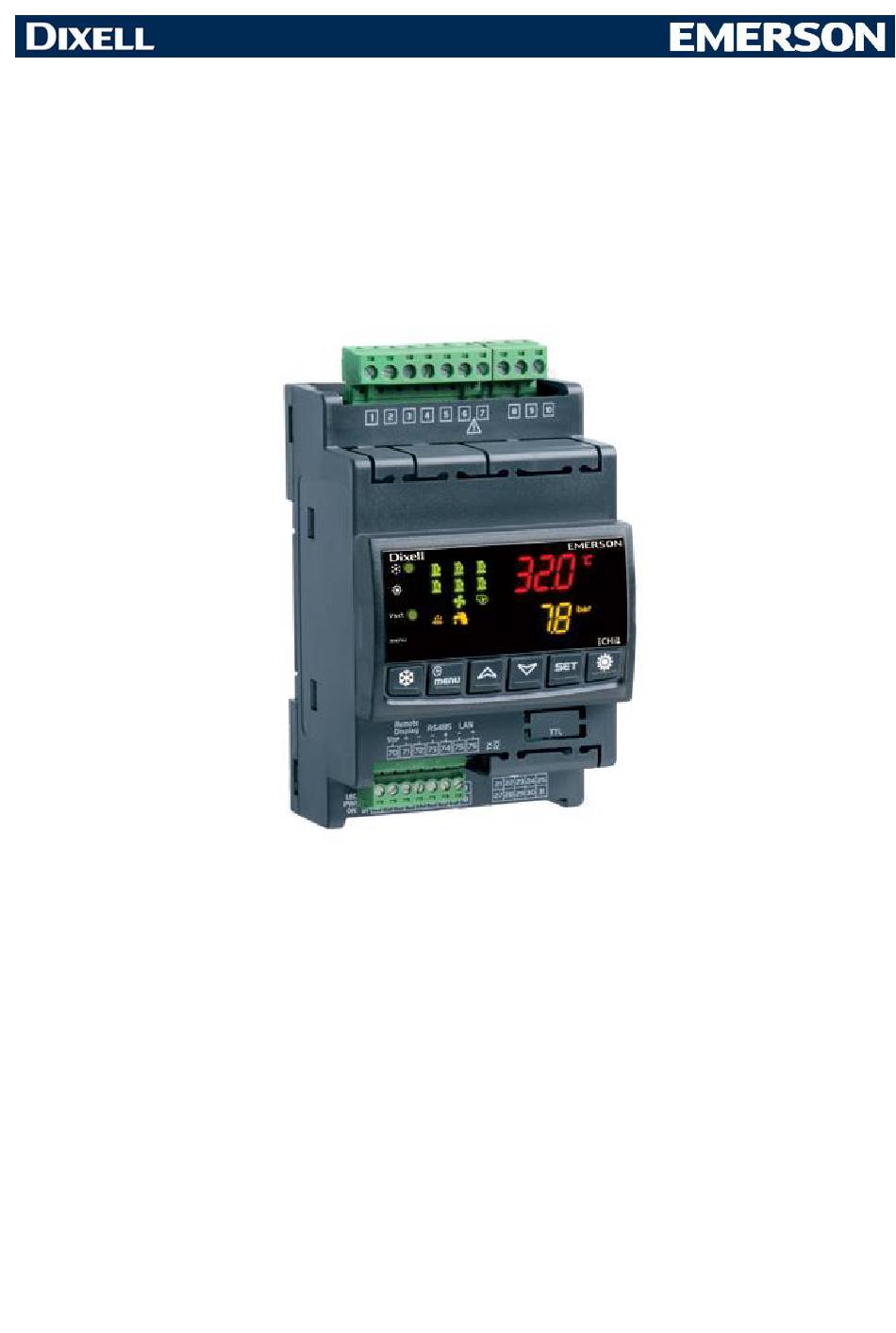

  • Seite 1 KURZANLEITUNG IC200D EVO (FW 4.6)

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ALLGEMEINE HINWEISE ............. 5 VORSICHTSMASSNAHMEN ............ 5 ENTSORGUNG DES PRODUKTS (RAEE) ..........6 VERWENDUNG DER KURZANLEITUNG ........6 MERKMALE SERIE IC200D EVO ........... 7 BENUTZERSCHNITTSTELLE ............8 SYMBOLE UND LED DES DISPLAYS ........... 8 ANZEIGE DER TEMPERATUR-/DRUCKWERTE ......10 ANDERE ANZEIGEN AUF DEM DISPLAY ........
  • Seite 3 10.2 AUFRUFEN DER PROGRAMMIERUNG BEI DEN EBENEN PR1 - PR2 - ....................15 10.3 ÄNDERN EINES PARAMETERWERTS ........... 15 FUNKTIONSMENÜ (TASTE MENU) ..........16 11.1 ANZEIGE EINES ALARMS UND AUSFÜHREN DES RESETS....17 11.2 AUFRUFEN DER ALARMHISTORIE..........17 11.3 LÖSCHEN DER GESPEICHERTEN ALARMHISTORIE ....... 18 11.4 PASSWORT FÜR DAS RESET DER ALARMHISTORIE ......
  • Seite 4 16.7 ANALOGEINGÄNGE DER RATIOMETRISCHEN DRUCKWANDLER 0- 16.8 AUSGÄNGE PHASENSCHNITT FÜR DIE KONDENSATIONSSTEUERUNG (NUR FÜR DIE AUSGÄNGE OUT2 UND OUT3) ....................37 16.9 PROPORTIONALE AUSGÄNGE 0 ÷ 10 V FÜR VERFLÜSSIGUNGSSTEUERUNG ..............38 16.10 PROPORTIONALE AUSGÄNGE 0-10 V STEUERUNG SERVOMOTOREN ................... 39 16.11 PROPORTIONALE AUSGÄNGE, DIE FÜR DIE STEUERUNG DES EXTERNEN RELAIS KONFIGURIERT SIND ..........

  • Seite 5: Allgemeine Hinweise

    1. ALLGEMEINE HINWEISE Vor der Installation und Verwendung des Controllers die allgemeinen Hinweise sowie die Sicherheitshinweise aufmerksam lesen. • Dieses Handbuch ist Bestandteil des Produkts. Es muss für eine einfache und schnelle Einsichtnahme in der Nähe des Gerätes aufbewahrt werden. •...

  • Seite 6: Entsorgung Des Produkts (Raee)

    ➢ Das Symbol weist auf "gefährliche Spannung" hin, die innerhalb des Produkts nicht isoliert und derartig stark ist, dass sie das Risiko eines Stromschlags für Personen darstellen kann. ➢ Das Symbol weist auf wichtige Betriebs- und Wartungsangaben (Kundendienst) in den Begleitunterlagen des Geräts hin. ➢...

  • Seite 7: Merkmale Serie Ic200D Evo

    3. MERKMALE SERIE IC200D EVO IC205D IC207D RELAIS   DIGITALEINGÄNGE 9 (spannungsfrei) konfigurierbar konfigurierbar FÜHLER 5 (NTC/PTC/D.I.) konfigurierbar konfigurierbar 3 (NTC/PTC/0..5 V/4..20 konfigurierbar konfigurierbar mA/D.I.) ANALOGAUSGÄNGE 2 0÷10 V / 4..20m A / konfigurierbar konfigurierbar Phasenschnitt   1 0÷10 V SERIELLE AUSGÄNGE ...

  • Seite 8: Benutzerschnittstelle

    4. BENUTZERSCHNITTSTELLE Symbole Betriebszustand Lasten Symbole Maßeinheiten Temperatur Symbol Uhr (aktiv als Uhr-Anzeige, Betriebsstunden Verdi./Pumpen) Symbole Betriebsart/Zustand Symbole Maßeinheiten Druck Symbole Zustand Funktionen 4.1 SYMBOLE UND LED DES DISPLAYS Eingeschaltet, wenn ein Temperatur- oder Druckwert des Kreislaufs °C angezeigt wird °F Eingeschaltet bei Programmierung, wenn die Displays den Sollwert oder die Differenz für Temperatur und Druck anzeigen...
  • Seite 9 Eingeschaltet bei Navigation im Menü Eingeschaltet, wenn die Widerstände (Frostschutz-/Zusatzwiderstand) aktiviert sind Blinklicht, wenn bei eingeschalteter Pumpe der Digitaleingang des Durchflusswächters aktiviert ist Eingeschaltet, wenn mindestens eine Wasserpumpe oder das Zuluftgebläse eingeschaltet sind Eingeschaltet, wenn mindestens ein Verflüssigergebläse aktiviert ist Eingeschaltet, wenn der entsprechende Verdichter eingeschaltet ist;...

  • Seite 10: Anzeige Der Temperatur-/Druckwerte

    5. ANZEIGE DER TEMPERATUR-/DRUCKWERTE Bei Drücken der Tasten UP und DOWN können die Temperaturen/Druckwerte der wichtigsten, am Instrument konfigurierten Fühler angezeigt werden. Das untere Display zeigt die Angaben zum gewählten Fühler, während das obere Display den Wert angibt. Sollte das Gerät mit zwei Gaskreisläufen konfiguriert sein, kann nach Anzeige des Verflüssigungs- oder Verdampfungsdrucks eines Kreislaufs bei Drücken der Taste SET der Fühler des anderen Kreislaufs angezeigt werden.

  • Seite 11: Ändern Des Sollwerts

    6.2 ÄNDERN DES SOLLWERTS 1) Die Taste SET mindestens 3 Sek. drücken. Der Betriebssollwert wird blinkend angezeigt. verwenden 2) Zur Bearbeitung der Werte die Tasten UP oder DOWN 3) Zum Speichern des Sollwerts die Taste SET drücken oder das Timeout abwarten, um die Programmierung zu verlassen.
  • Seite 12 Zur Anzeige der Drücken und loslassen Temperaturen/Druckwerte am oberen/unteren Display Drücken und loslassen Zum Scrollen der Parametergruppen bei der und der Parameter; Senkung des Programmierung Parameterwerts bei der Änderung Zum Einschalten/Ausschalten des Geräts (in Chiller/Wärmepumpe je Drücken und loslassen nach Programmierung des Instruments) Zum Einschalten/Ausschalten des Geräts (in Chiller/Wärmepumpe je...

  • Seite 13: Vor Der Installation

    Bei Parameter- Funktion aktiv nur von Ebene Programmierung: Bei Pr3: Zur Einstellung der gedrückter SET-Taste Sichtbarkeit und die Taste Menü drücken Änderungsmöglichkeit der und loslassen; die Parameter in den 2 Wahlmöglichkeiten sind: Sichtbarkeitsstufen der Parameter (Pr1 und Pr2) • 1-mal drücken und Parameter sichtbar, aber nicht änderbar in Pr1 / sichtbar und loslassen...

  • Seite 14: Programmierung "Hot Key 64" (Stick Zur Parameter-Programmierung)

    9. PROGRAMMIERUNG “HOT KEY 64” (STICK ZUR PARAMETER-PROGRAMMIERUNG) 9.1 PROGRAMMIERUNG DES INSTRUMENTS MITTELS BEREITS PROGRAMMIERTEM „HOT-KEY 64" (DOWNLOAD) Mit von der Spannung getrenntem Instrument: Hot Key 64 einsetzen. Instrument versorgen. Der Download der Daten vom Hot Key auf das Gerät beginnt automatisch. Während dieses Vorgangs sind die Regelungen gesperrt, und auf dem unteren Display wird die blinkende Meldung „doL”...

  • Seite 15: Passwort-Defaultwerte

    Pr2 Kundendienstebene Pr3 Herstellerebene 10.1 PASSWORT-DEFAULTWERTE Passwort Parameter Ebene Pr1 = 1 Passwort Parameter Ebene Pr2 = 2 Passwort Parameter Ebene Pr3 = 3 Das Default-Passwort für das Reset der Alarmhistorie und des Alarms Verdichter- Übertemperatur lautet 4. 10.2 AUFRUFEN DER PROGRAMMIERUNG BEI DEN EBENEN PR1 - PR2 - PR3 Ebene Pr1: Die Tasten SET + DOWN für 3 Sek.

  • Seite 16: Funktionsmenü (Taste Menu)

    “SET” drücken, um den neuen Wert zu speichern und zum Code des nächsten Parameters zu wechseln. Beenden: SET + UP drücken, wenn ein Parameter angezeigt wird, oder warten, ohne eine Taste zu drücken. ANMERKUNG: Der neue Wert wird auch gespeichert, wenn das Verfahren mittels Timeout verlassen wird, ohne SET gedrückt zu haben.

  • Seite 17: Anzeige Eines Alarms Und Ausführen Des Resets

    Sonnenkollektor (nur bei Konfigurierung der Einheit mit Sonnenkollektoren (SoL)) • Anzeige der Werte des elektronischen Expansionsventils 1 (nur bei Konfigurierung im Controller (Et1)) • Anzeige der Werte des elektronischen Expansionsventils 2 (nur bei Konfigurierung im Controller (Et2)) 11.1 ANZEIGE EINES ALARMS UND AUSFÜHREN DES RESETS FUNKTION ALrM Funktionsmenü...

  • Seite 18: Löschen Der Gespeicherten Alarmhistorie

    • Wenn mehrere Alarme aufgetreten sind, können bei Drücken der Taste UP und DOWN alle angezeigt werden. Die Funktion ALOG wird durch Drücken der Taste MENU oder nach einem Timeout verlassen. Bei Drücken der Taste “menu” ist die Rückkehr zur Alarmliste innerhalb der Alarmhistorie möglich.

  • Seite 19: Fernbedienungseinheiten Vi622 Und Ti620

    12. FERNBEDIENUNGSEINHEITEN VI622 UND TI620 Die Anzeigen des Displays und die Funktionen der Tasten geben präzise jene des Controllers IC200CX wieder; für deren Verwendung siehe vorherige Absätze. In die Tastatur VI622 kann der Temperaturfühler integriert sein (auf Anfrage), während die Tastatur TI620 nicht mit eingebautem Fühler erhältlich ist. 13.
  • Seite 20 Verdichter aktiv Funktion Economy (Blinklicht während aktiv Sicherheits- Zeitsteuerung) Wasserpumpe / Funktion Zuluftgebläse aktiv Unloading aktiv Verflüssigergebläse Funktion Economy aktiv oder Ausschaltung nach Timer-Zeiten aktiv Elektrische Abtauvorgang Widerstände aktiv aktiv Brauchwasser aktiv Alarm aktiv Bedeutung der Tasten an der Hauptanzeige: Zur Anzeige des Taste zur Anzeige Werts der im...

  • Seite 21: Ablesung Konfigurierte Fühler

    Anmerkung: Bei einem Alarm wird durch Drücken einer beliebigen Taste der Alarm quittiert. 13.1 ABLESUNG KONFIGURIERTE FÜHLER Bei Drücken der Taste können die Werte aller mit Ichill und dem I/O- Expander verbundenen Fühler angezeigt werden ( oder drücken, um alle vorhandenen Fühler anzuzeigen). 13.2 ANZEIGE/ÄNDERUNG DES SOLLWERTS Wenn an der Hauptanzeige die Taste gedrückt wird, kann der Sollwert...

  • Seite 22: Anzeige Der Laufenden Alarme

    • Die Taste drücken. • Den Wert mit der Taste oder ändern (der Wert kann innerhalb der bei der Parameterkonfiguration eingestellten Werte geändert werden) • Vorgang bestätigen mit der Taste 13.3 ANZEIGE DER LAUFENDEN ALARME Von der Hauptanzeige kann durch Drücken der Taste die Anzeige der laufenden Alarme aufgerufen werden.

  • Seite 23: Tabelle Der Ausgangssperren

    Anmerkung: Bei einem Alarm wird durch Drücken einer beliebigen Taste der Alarm quittiert. 14. TABELLE DER AUSGANGSSPERREN Die Codes und die Meldungen der Alarme können sich aus Buchstaben und Nummern zusammensetzen, die die verschiedenen Arten angeben. 14.1 TABELLE AUSGANGSSPERREN GERÄTEALARM TYP "A"...
  • Seite 24 Alarm Durchflusswächte Ausgesc AHFL haltet Brauchwasserpu Ausge Allgemeiner Ausgesc Ausges Ausgesc Ausgesc ALc1 schalte Alarm Einheit haltet chaltet haltet haltet Ausge Allgemeiner Ausgesc Ausges Ausgesc Ausgesc ALc2 schalte Alarm Einheit haltet chaltet haltet haltet Ausge Alarm Ausgesc Ausges Ausgeschal Ausges Ausgesc Ausgesc ALSF...
  • Seite 25 Übertemperatur Ausgesc Ausge zusätzliche Ausgesc AtE2 haltet schalte Wasserpumpe haltet Verdampfer Nr. 2 Übertemperatur AtHS Widerstände Brauchwasser Übertemperatural Ausge Ausgesc Ausgeschal Ausgesc AtSF arm Zuluftgebläse schalte haltet haltet Alarm Datenaustausch Ausge Ausgesc Ausges Ausgeschal Ausges Ausgesc Ausgesc AUAL LAN mit schalte haltet chaltet...

  • Seite 26: Tabelle Ausgangssperren Gerätealarm Typ "B

    14.2 TABELLE AUSGANGSSPERREN GERÄTEALARM TYP "B" Alarm- Alarmbeschreibung Verdichter Verdichter Belüftung Belüftung Code Kreis anderer Verflüssigung Verflüssigung Kreis Kreis (n) and. Kreis Frostschutz im Chiller- b(n)AC Ausgeschaltet Ausgeschaltet Betrieb Kreislauf (n) Frostschutzmeldung im b(n)Ac Chiller-Betrieb Kreislauf (n) Frostschutz im Wärmepumpenbetrieb Ausgeschaltet b(n)AH Kreislauf (n)

  • Seite 27: Tabelle Ausgangssperren Verdichteralarme Typ "C

    14.3 TABELLE AUSGANGSSPERREN VERDICHTERALARME TYP "C" Alarm- Alarmbeschreibung Verdichter (n) Verdichter nicht Code betroffene Kreisläufe Übertemperatur am Vorlauf des C(n)dt Ausgeschaltet Verdichters C(n)HP Hochdruckwächter Verdichter (n) Ausgeschaltet Druckwächter / Schwimmer Öl Verdichter C(n)oP Ausgeschaltet C(n)Pd Differenz Öl Verdichter Ausgeschaltet C(n)tr Übertemperaturalarm Verdichter (n) con Ausgeschaltet AL47 = 0 –...

  • Seite 28: Anschlusspläne

    16. ANSCHLUSSPLÄNE 16.1 MODELL IC205D • 5 Digitalausgänge (Relais) Max. an den Relaiskontakten anwendbare Stromstärke 5(2)A 250 V Max. an den gemeinsamen Leitern anwendbare Stromstärke 10 A 250 V • 9 Digitaleingänge (potenzialfreie Kontakte) • 8 Analogeingänge: 5 als NTC / PTC Fühler oder als Digitaleingang konfigurierbar 3 als NTC / PTC Fühler / für Druckwandler 4÷20 mA / für ratiometrischen Druckwandler 0 ÷...

  • Seite 29: Modell Ic207D

    16.2 MODELL IC207D • 7 Digitalausgänge (Relais) Max. an den Relaiskontakten anwendbare Stromstärke 5(2)A 250 V Max. an den gemeinsamen Leitern anwendbare Stromstärke 10 A 250 V • 9 Digitaleingänge (potenzialfreie Kontakte) • 8 Analogeingänge: 5 als NTC / PTC Fühler oder als Digitaleingang konfigurierbar 3 als NTC / PTC Fühler / für Druckwandler 4÷20 mA / für ratiometrischen Druckwandler 0 ÷...

  • Seite 30: Anschluss Fernbedienungseinheit Vi622, Ti620 Und V2I820

    16.3 ANSCHLUSS FERNBEDIENUNGSEINHEIT VI622, TI620 UND V2I820 An das Gerät können angeschlossen werden: bis zu zwei Fernbedienungseinheiten VI622, die mit/ohne integrierten NTC-Fühler erhältlich sind, zwei Fernbedienungseinheiten TI620, die ohne NTC-Fühler erhältlich sind, oder eine LCD-Tastatur Visograph 2.0 (V2I820 ohne integrierten Fühler) oder eine Visotouch VTIC20.
  • Seite 31 Fernbedienungseinheit VI622 Schalteradresse Fernbedienungseinheit TI620 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 31/48...
  • Seite 32 Fernbedienungseinheit V2I820 VTIC20 Berührungsempfindlicher Bildschirm 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 32/48...

  • Seite 33: Analogeingänge Sonde Ntc/Ptc

    16.4 ANALOGEINGÄNGE SONDE NTC/PTC PbC = Gemeinsamer Fühler Pb1…Pb8 = Fühlereingänge 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 33/48...

  • Seite 34: Digitaleingänge

    16.5 DIGITALEINGÄNGE GND = Gemeinsamer Leiter der Eingänge DI1..DI9 = Digitaleingänge 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 34/48...

  • Seite 35: Analogeingänge Der Druckwandler 4÷20 Ma

    16.6 ANALOGEINGÄNGE DER DRUCKWANDLER 4÷20 MA +12V = Stromversorgung Druckgeber Pb3, Pb4 e Pb5 = Analogeingänge für Druckwandler 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 35/48...

  • Seite 36: Analogeingänge Der Ratiometrischen Druckwandler 0- 5 V

    16.7 ANALOGEINGÄNGE DER RATIOMETRISCHEN DRUCKWANDLER 0- 5 V +5V = Stromversorgung Druckgeber Pb3, Pb4 e Pb5 = Analogeingänge für Druckwandler GND = Stromversorgung Druckgeber 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 36/48...

  • Seite 37: Ausgänge Phasenschnitt Für Die Kondensationssteuerung (Nur Für Die Ausgänge Out2 Und Out3)

    16.8 AUSGÄNGE PHASENSCHNITT FÜR DIE KONDENSATIONSSTEUERUNG (NUR FÜR DIE AUSGÄNGE OUT2 UND OUT3) Das Phasenschnitt-Signal darf nur an die Module Dixell angeschlossen werden: XV05PK Modul mit Phasenanschnitt mit 500 Watt (2A) XV10PK Modul mit Phasenanschnitt mit 1000 Watt (4A) XV22PK Modul mit Phasenanschnitt mit 2200 Watt (9A) 1595015620 Kurzanleitung iCHILL 200D EVO rel.

  • Seite 38: Proportionale Ausgänge 0 ÷ 10 V Für

    16.9 PROPORTIONALE AUSGÄNGE 0 ÷ 10 V FÜR VERFLÜSSIGUNGSSTEUERUNG GND = Gemeinsamer Leiter OUT1..OUT3 = Analogausgänge 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 38/48...

  • Seite 39: Proportionale Ausgänge 0-10 V Steuerung Servomotoren

    16.10 PROPORTIONALE AUSGÄNGE 0-10 V STEUERUNG SERVOMOTOREN GND = Gemeinsamer Leiter OUT1..OUT3 = Analogausgänge Wenn im Servomotor der GND des Modulationssignals 0..10V mit einem Versorgungspol übereinstimmt, müssen die Versorgungen des Ichill und des Servomotors wie nachstehend gezeigt getrennt werden. 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 39/48...
  • Seite 40 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 40/48...

  • Seite 41: Proportionale Ausgänge, Die Für Die Steuerung Des

    16.11 PROPORTIONALE AUSGÄNGE, DIE FÜR DIE STEUERUNG DES EXTERNEN RELAIS KONFIGURIERT SIND GND = Gemeinsamer Leiter OUT1..OUT3 = Ausgänge für externe Relais Es kann ein Relais mit einer Spule mit 12 Volt mit Gleichstrom mit einer maximalen Aufnahme von 40 mA angeschlossen werden. 1595015620 Kurzanleitung iCHILL 200D EVO rel.

  • Seite 42: Installation Und Montage

    17. INSTALLATION UND MONTAGE 17.1 MECHANISCHE MERKMALE Montage: Auf DIN-Schiene (EN 50022, DIN 43880) Schraubbefestigung über die herausnehmbaren Kunststofflaschen. Material: Thermoplast-Kunststoff PC-ABS Selbstlöschungsgrad: V0 (UL94) Comparative Tracking Index 300V (CTI): Farbe: Schwarz Frontschutz: IP10 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 42/48...

  • Seite 43: Bohrschablone Fernbedienungseinheit Vi622

    17.2 BOHRSCHABLONE FERNBEDIENUNGSEINHEIT VI622 Die Fernbedienungseinheit wird in eine Tafel mit einer Aussparung von 72x56 mm montiert und mit Schrauben fixiert oder in eine normale Unterputzdose eingesetzt (Lichtschalter im Wohnbereich oder im gewerblichen Bereich), die vertikal in die Wand eingelassen ist. Um einen frontalen Schutz von IP65 zu erreichen, ist das Frontschutzgummi zu verwenden;...

  • Seite 44: Bohrschablone Fernbedienungseinheit Ti620

    17.3 BOHRSCHABLONE FERNBEDIENUNGSEINHEIT TI620 Ø3 x2 17.4 BOHRSCHABLONEN FERNBEDIENUNGSEINHEIT V2I820 UND VTIC20 1595015620 Kurzanleitung iCHILL 200D EVO rel. 1.0 10.04.2019 44/48...

  • Seite 45: Elektrische Anschlüsse

    18. ELEKTRISCHE ANSCHLÜSSE Abtrennbare Klemmleisten (MOLEX MICROFIT) mit 18 und 10 Wegen für die Versorgung, Anschluss Digitaleingänge, Analogeingänge, Analogausgänge, der Fernbedienungseinheit. Schraubklemmen zum Anschluss an Fernbedienungseinheit, serielle LAN- Verbindung und serielle RS485-Verbindung. Abtrennbare Klemmleiste mit 7 oder 10 Wegen (je nach Modell) zum Anschluss der Relaisausgänge an die Lasten.

  • Seite 46: Technische Daten

    19. TECHNISCHE DATEN 19.1 STROMVERSORGUNG Stromversorgung: 12 V AC/DC -10 % ÷ 15 %, 50/60 Hz, oder 24 V AC/DC -10 % ÷ 10%, 50/60 Hz Aufnahme: Max. 10 VA Verbinder: Steckverbinder Molex (vormontiert mit Verkabelung) für Niederspannung (Versorgung, Fühler, Digitaleingänge, Analogausgänge).

  • Seite 47: Digitaleingänge

    19.3 DIGITALEINGÄNGE Typ: (konfigurierbar mittels Nicht optoisolierter potentialfreier Kontakt Parameter Software) Anzahl Eingänge: Anmerkungen: Keine unter Spannung stehenden Kontakte verwenden, um Beschädigungen des Instruments zu vermeiden. 19.4 ANALOGAUSGÄNGE Typ: Nicht optoisoliert, interne Versorgung Anzahl Ausgänge: Typ Analogausgang 3 konfigurierbare Ausgänge: (konfigurierbar mittels - OUT1: 0-10 V DC Parameter Software)

  • Seite 48: Relaisausgänge

    19.5 RELAISAUSGÄNGE Typ: Relais mit NO-Kontakten Anzahl Ausgänge: 5 für Modell IC205D 7 für Modell IC207D Maximale Last: Relais mit NO-Kontakt: 5° (250 V AC) SPST 5 (2)A Anmerkungen: Die max. Stromstärke des verwendeten Ausgangs und der Versorgungsklemme der Relais prüfen (10A max). Zwischen den Digitalausgängen und der Niederspannung im übrigen Kreislauf befindet sich eine doppelte Isolierung.
