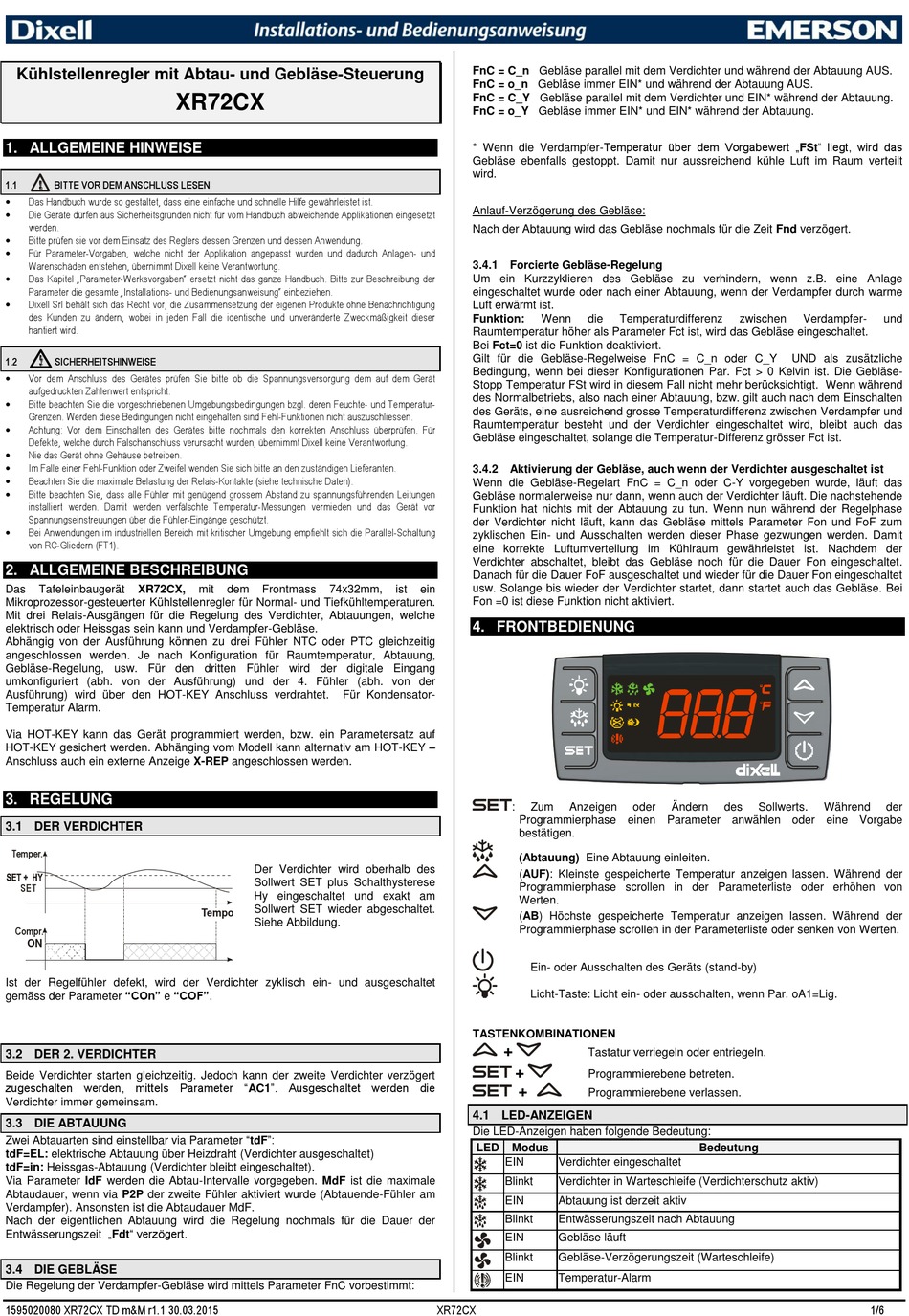

Kühlstellenregler mit Abtau- und Gebläse-Steuerung
XR72CX
1. ALLGEMEINE HINWEISE
1.1
BITTE VOR DEM ANSCHLUSS LESEN
Das Handbuch wurde so gestaltet, dass eine einfache und schnelle Hilfe gewährleistet ist.
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen eingesetzt
werden.
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
Für Parameter-Vorgaben, welche nicht der Applikation angepasst wurden und dadurch Anlagen- und
Warenschäden entstehen, übernimmt Dixell keine Verantwortung.
Das Kapitel „Parameter-Werksvorgaben" ersetzt nicht das ganze Handbuch. Bitte zur Beschreibung der
Parameter die gesamte „Installations- und Bedienungsanweisung" einbeziehen.
Dixell Srl behält sich das Recht vor, die Zusammensetzung der eigenen Produkte ohne Benachrichtigung
des Kunden zu ändern, wobei in jeden Fall die identische und unveränderte Zweckmäßigkeit dieser
hantiert wird.
1.2
SICHERHEITSHINWEISE
Vor dem Anschluss des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und Temperatur-
Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht auszuschliessen.
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korrekten Anschluss überprüfen. Für
Defekte, welche durch Falschanschluss verursacht wurden, übernimmt Dixell keine Verantwortung.
Nie das Gerät ohne Gehäuse betreiben.
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
Bitte beachten Sie, dass alle Fühler mit genügend grossem Abstand zu spannungsführenden Leitungen
installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor
Spannungseinstreuungen über die Fühler-Eingänge geschützt.
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung
von RC-Gliedern (FT1).
2. ALLGEMEINE BESCHREIBUNG
Das
Tafeleinbaugerät
XR72CX,
Mikroprozessor-gesteuerter Kühlstellenregler für Normal- und Tiefkühltemperaturen.
Mit drei Relais-Ausgängen für die Regelung des Verdichter, Abtauungen, welche
elektrisch oder Heissgas sein kann und Verdampfer-Gebläse.
Abhängig von der Ausführung können zu drei Fühler NTC oder PTC gleichzeitig
angeschlossen werden. Je nach Konfiguration für Raumtemperatur, Abtauung,
Gebläse-Regelung, usw. Für den dritten Fühler wird der digitale Eingang
umkonfiguriert (abh. von der Ausführung) und der 4. Fühler (abh. von der
Ausführung) wird über den HOT-KEY Anschluss verdrahtet.
Temperatur Alarm.
Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf
HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY –
Anschluss auch ein externe Anzeige X-REP angeschlossen werden.
3. REGELUNG
3.1 DER VERDICHTER
Temper.
SET
Compr.
ON
Ist der Regelfühler defekt, wird der Verdichter zyklisch ein- und ausgeschaltet
gemäss der Parameter "COn" e "COF".
3.2 DER 2. VERDICHTER
Beide Verdichter starten gleichzeitig. Jedoch kann der zweite Verdichter verzögert
zugeschalten werden, mittels Parameter "AC1". Ausgeschaltet werden die
Verdichter immer gemeinsam.
3.3 DIE ABTAUUNG
Zwei Abtauarten sind einstellbar via Parameter "tdF":
tdF=EL: elektrische Abtauung über Heizdraht (Verdichter ausgeschaltet)
tdF=in: Heissgas-Abtauung (Verdichter bleibt eingeschaltet).
Via Parameter IdF werden die Abtau-Intervalle vorgegeben. MdF ist die maximale
Abtaudauer, wenn via P2P der zweite Fühler aktiviert wurde (Abtauende-Fühler am
Verdampfer). Ansonsten ist die Abtaudauer MdF.
Nach der eigentlichen Abtauung wird die Regelung nochmals für die Dauer der
Entwässerungszeit „Fdt" verzögert.
3.4 DIE GEBLÄSE
Die Regelung der Verdampfer-Gebläse wird mittels Parameter FnC vorbestimmt:
1595020080 XR72CX TD m&M r1.1 30.03.2015
mit
dem
Frontmass
74x32mm,
Für Kondensator-
Der Verdichter wird oberhalb des
Sollwert SET plus Schalthysterese
Hy eingeschaltet und exakt am
Sollwert SET wieder abgeschaltet.
Tempo
Siehe Abbildung.
FnC = C_n Gebläse parallel mit dem Verdichter und während der Abtauung AUS.
FnC = o_n Gebläse immer EIN* und während der Abtauung AUS.
FnC = C_Y Gebläse parallel mit dem Verdichter und EIN* während der Abtauung.
FnC = o_Y Gebläse immer EIN* und EIN* während der Abtauung.
* Wenn die Verdampfer-Temperatur über dem Vorgabewert „FSt" liegt, wird das
Gebläse ebenfalls gestoppt. Damit nur aussreichend kühle Luft im Raum verteilt
wird.
Anlauf-Verzögerung des Gebläse:
Nach der Abtauung wird das Gebläse nochmals für die Zeit Fnd verzögert.
3.4.1 Forcierte Gebläse-Regelung
Um ein Kurzzyklieren des Gebläse zu verhindern, wenn z.B. eine Anlage
eingeschaltet wurde oder nach einer Abtauung, wenn der Verdampfer durch warme
Luft erwärmt ist.
Funktion:
Wenn
Raumtemperatur höher als Parameter Fct ist, wird das Gebläse eingeschaltet.
Bei Fct=0 ist die Funktion deaktiviert.
Gilt für die Gebläse-Regelweise FnC = C_n oder C_Y
Bedingung, wenn bei dieser Konfigurationen Par. Fct > 0 Kelvin ist. Die Gebläse-
Stopp Temperatur FSt wird in diesem Fall nicht mehr berücksichtigt. Wenn während
des Normalbetriebs, also nach einer Abtauung, bzw. gilt auch nach dem Einschalten
des Geräts, eine ausreichend grosse Temperaturdifferenz zwischen Verdampfer und
Raumtemperatur besteht und der Verdichter eingeschaltet wird, bleibt auch das
Gebläse eingeschaltet, solange die Temperatur-Differenz grösser Fct ist.
3.4.2 Aktivierung der Gebläse, auch wenn der Verdichter ausgeschaltet ist
Wenn die Gebläse-Regelart FnC = C_n oder C-Y vorgegeben wurde, läuft das
Gebläse normalerweise nur dann, wenn auch der Verdichter läuft. Die nachstehende
Funktion hat nichts mit der Abtauung zu tun. Wenn nun während der Regelphase
der Verdichter nicht läuft, kann das Gebläse mittels Parameter Fon und FoF zum
zyklischen Ein- und Ausschalten werden dieser Phase gezwungen werden. Damit
eine korrekte Luftumverteilung im Kühlraum gewährleistet ist. Nachdem der
Verdichter abschaltet, bleibt das Gebläse noch für die Dauer Fon eingeschaltet.
Danach für die Dauer FoF ausgeschaltet und wieder für die Dauer Fon eingeschaltet
usw. Solange bis wieder der Verdichter startet, dann startet auch das Gebläse. Bei
ist
ein
Fon =0 ist diese Funktion nicht aktiviert.

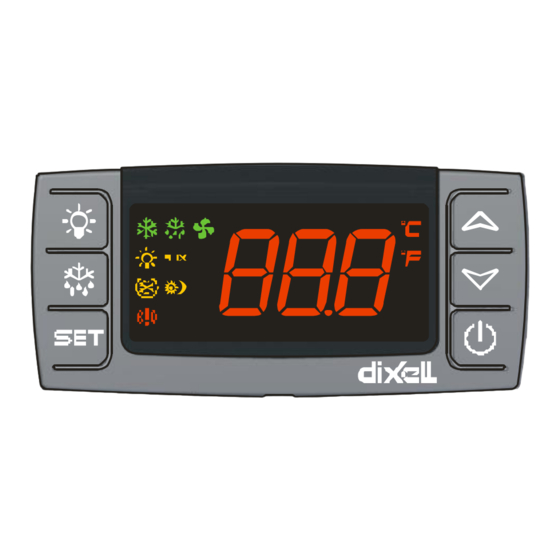

4. FRONTBEDIENUNG
:
Zum
Programmierphase einen Parameter anwählen oder eine Vorgabe
bestätigen.
(Abtauung) Eine Abtauung einleiten.
(AUF): Kleinste gespeicherte Temperatur anzeigen lassen. Während der
Programmierphase scrollen in der Parameterliste oder erhöhen von
Werten.
(AB) Höchste gespeicherte Temperatur anzeigen lassen. Während der
Programmierphase scrollen in der Parameterliste oder senken von Werten.
Ein- oder Ausschalten des Geräts (stand-by)
Licht-Taste: Licht ein- oder ausschalten, wenn Par. oA1=Lig.
TASTENKOMBINATIONEN
+

+
+
4.1 LED-ANZEIGEN
Die LED-Anzeigen haben folgende Bedeutung:
LED
Modus
EIN
Verdichter eingeschaltet
Blinkt
Verdichter in Warteschleife (Verdichterschutz aktiv)
EIN
Abtauung ist derzeit aktiv
Blinkt
Entwässerungszeit nach Abtauung
EIN
Gebläse läuft
Blinkt
Gebläse-Verzögerungszeit (Warteschleife)
EIN
Temperatur-Alarm
XR72CX
die
Temperaturdifferenz
zwischen
Anzeigen
oder
Ändern
des
Tastatur verriegeln oder entriegeln.
Programmierebene betreten.
Programmierebene verlassen.
Bedeutung
Verdampfer-
und
UND als zusätzliche
Sollwerts.
Während
der
1/6
