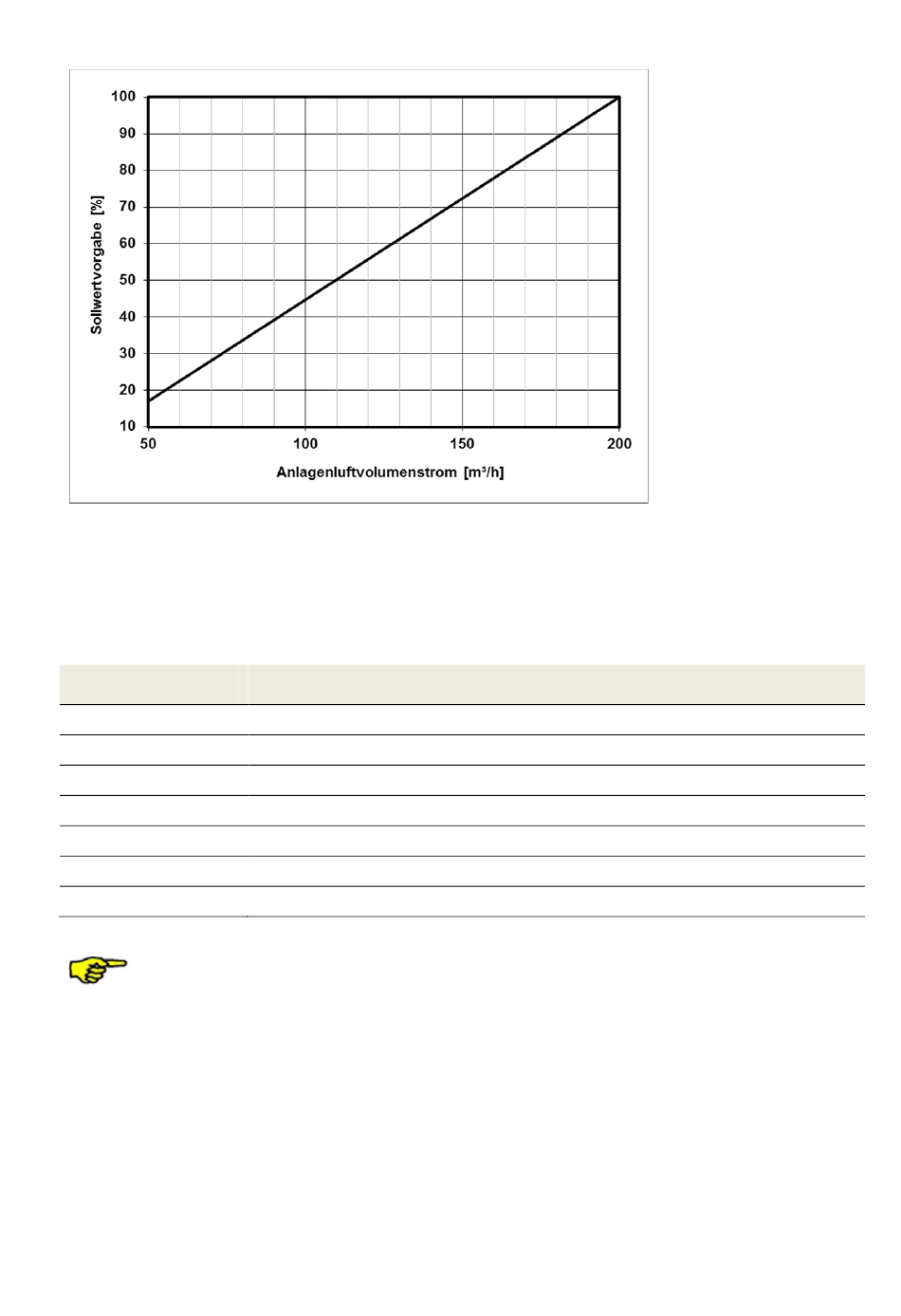

Abb. 40: Diagramm 1, Sollwertvorgabe für Einstellung Nennluftvolumenstrom
3.4.2.2 Einregulierung des Nennluftvolumenstromes mit LED-Bedienteil
Zur Einregulierung der Lüftungsanlage wird die dem Nennluftvolumenstrom entsprechende Stufe des
LED-Bedienteiles eingestellt. Den 7 Stufen des LED-Bedienteiles sind werksseitig Sollwertvorgaben der
Lüfter gemäß Tabelle 14 zugeordnet. Die einzustellende Stufe für den Nennluftvolumenstrom muss der
nächstliegenden Sollwertvorgabe aus Abb. 40 entsprechen.
Stufe LED-Bedienteil
1
2
3
4
5
6
7
Tab. 14: Zuordnung der Lüfterstufen des LED-Bedienteils zur Sollwertvorgabe
Die Werte für den Balanceausgleich sind werksseitig voreingestellt und sollten nur im
Bedarfsfall verändert werden.
3.4.3 Einregulierung der Ventile
• Ventilatoren auf Nennluftvolumenstrom einstellen;
• Einregulierung der Ventile erfolgt unter Beibehaltung dieser Lüfterstufe;
• Einstellung der Ventilspaltöffnungen, Drosselklappen oder Drosselschaum-Körper vornehmen;
• Messung der Luftvolumenströme an den Auslässen mittels Volumenstromhaube und Anemometer
(siehe Luftvolumenprotokoll);
• Nachregulierung der Ventile;
• Arretieren der eingestellten Ventil- Klappen- und Drosselpositionen;
• Protokollieren der eingestellten Luftmengen und aller weiteren Einstellungen in den vorgesehenen
Dokumentationen.
Sollwertvorgabe [%]
20
33
46
60
73
81
100
