Paul CLIMOS F 200 Originalbetriebsanleitung Seite 28

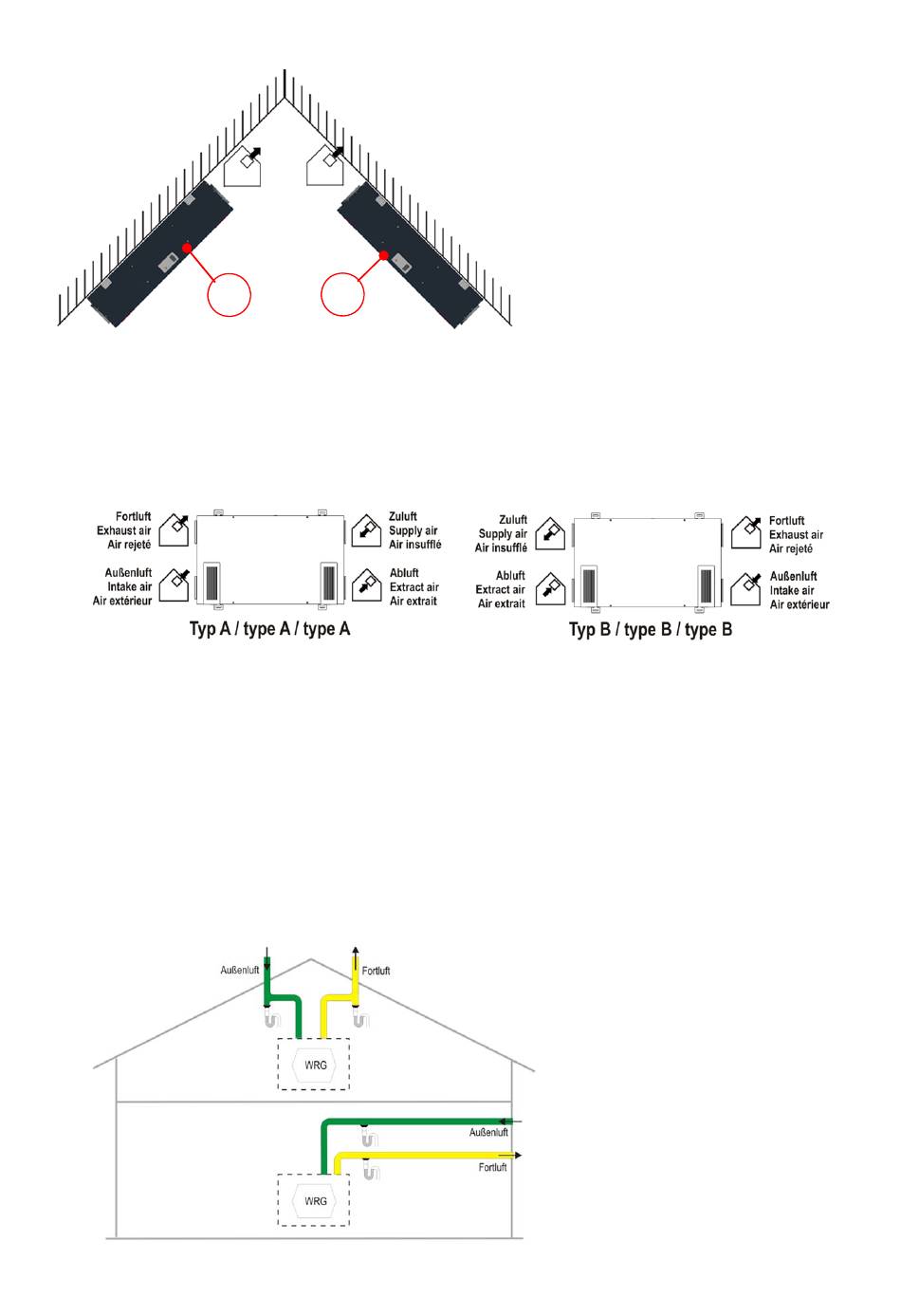

Abb. 21: Einbaulage Wandschräge senkrecht
3.3.8 Anschluss der Luftleitungen
Bei der Montage der Luftleitungen sind folgende Punkte zu beachten:
• Montieren Sie die Luftleitungsarten der Lüftungsanlage an die Anschlussstutzen entsprechend der
vorliegenden Bauform Typ A oder Typ B an (siehe Aufkleber Luftanschlüsse neben Typenschild);
Abb. 22: Anordnung Luftanschlüsse je nach Bauform Typ A und Typ B
• Für eine einfache Wartung sollten die Luftleitungsanschlüsse direkt am Gerät mit flexiblen
Luftschläuchen erfolgen. Zur Gewährung einer guten Schalldämpfung werden flexible
Schlauchschalldämpfer Ø 125 empfohlen;
• Montieren Sie die Luftleitungen mit DN 125 mm und möglichst geringem Luftwiderstand luftdicht.
• Bei der Verwendung von flexiblen Luftleitungen nur Luftleitungsmaterial von der Fa. PAUL
Wärmerückgewinnung GmbH verwenden, somit ist die Grundfunktion des Komfortlüftungssystem
gewährleistet;
• Außenluft- und Fortluftleitungen müssen dampfdiffusionsdicht isoliert werden. Damit wird die
Kondensatbildung an der Außenseite der Luftleitungen verhindert;
• Wenn sich bei der Verlegung der Fortluftleitung vom Fortluft-Stutzen des Gerätes bis zum
Fortluftauslass ein Tiefpunkt nicht vermeiden lässt, ist dort ein Anschluss zur Kondensatableitung
vorzusehen, da die Fortluft bei kalten Außentemperaturen mit Wasserdampf gesättigt ist und sich
an der Innenwandung der Leitung Tröpfchen abscheiden können;
Abb. 23: Anordnung Entwässerung der Außen- und Fortluftleitung
28
B A
