Paul CLIMOS F 200 Originalbetriebsanleitung Seite 10

2.2 Verfügbare Steuerungsmodule
Das CLIMOS F 200 kann mit folgenden Steuerungsmodulen betrieben werden:
• LED-Bedienteil im Design PEHA-Schalterprogramm (B x H x T in mm: 80 x 80 x 12)
• TFT-Touchpanel (B x H x T in mm: 102 x 78 x 14)
• Externe Stoßlüftungstaster
• Externe Sensoren mit Sensorsignal 0-10 V oder 4-20 mA
In den folgenden Abschnitten werden diese Steuerungsmodule näher erläutert.
2.2.1 LED-Bedienteil
Das LED-Bedienteil verfügt über 7 symbolisierte Kurzhubtasten. Durch Drücken einer Taste oder einer
Tastenkombination werden die entsprechenden Bedienfunktionen ausgelöst. Der aktive Betriebs-Modus
wird je Bedienfeld mittels grüner oder roter LED signalisiert.
Verringerung / Erhöhung
Lüfterstufen 1 bis 7
Stoßlüftungs-Modus
Filterwechsel / Reset
Filterlaufzeit

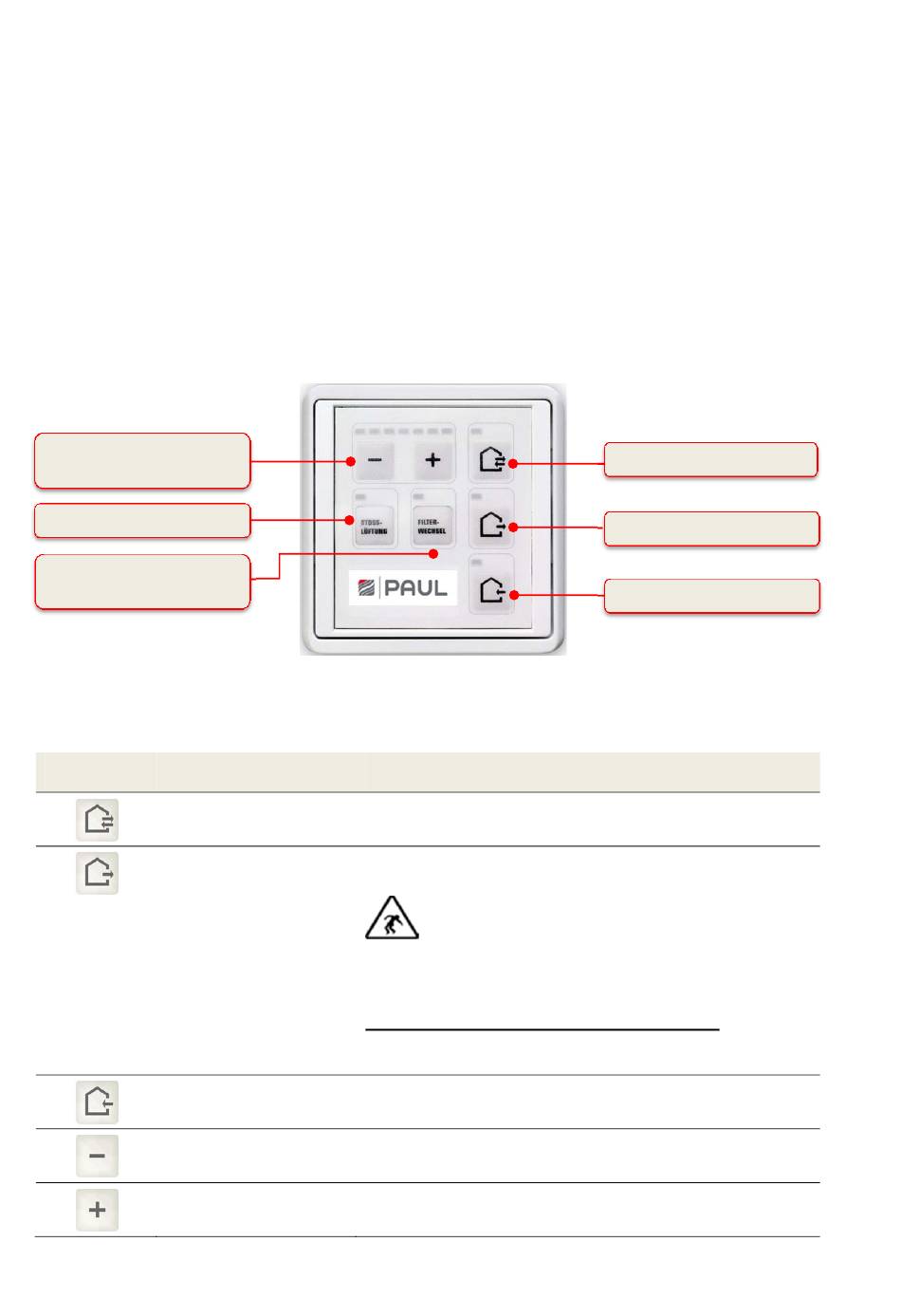

Abb. 3: Bedien- und Informationsfelder LED-Bedienteil
2.2.1.1 Bedienfunktionen LED-Bedienteil
Symbol Bezeichnung
Taste
Zu- und Abluft-Modus
Taste
Abluft-Modus
Taste
Zuluft-Modus
Taste
Verringerung Lüfterstufe
Taste
Erhöhung Lüfterstufe
10
Erklärung
Durch Drücken dieser Taste wird der Zu- und Abluft-Modus
eingestellt.
Durch Drücken dieser Taste wird nur der Abluft-Modus
eingestellt. Der Zuluft-Modus ist abgeschaltet.
Diese Taste ist bei Betrieb des Lüftungs-
gerätes mit einer Feuerstätte dauerhaft zu
deaktivieren! Der gleichzeitige Betrieb von
Lüftungsanlage und Feuerstätte erfordert erhöhte
sicherheitstechnische
gleichzeitigen Betrieb mit Feuerstätten gibt es ein
Zusatzmodul zur Unterdrucküberwachung mit einer
Abschaltfunktion für das Lüftungsgerät und/oder der
Dunstabzugshaube mit Fortluftanschluss.
Durch Drücken dieser Taste wird nur der Zuluft-Modus
eingestellt. Der Abluft-Modus ist abgeschaltet.
Durch Drücken dieser
schrittweise verringert.
Durch Drücken dieser
schrittweise erhöht.
Zu- und Abluft-Modus
Abluft-Modus
Zuluft-Modus
Anforderungen. Für
Taste wird die Lüfterstufe
Taste wird die Lüfterstufe
den
