Paul CLIMOS F 200 Originalbetriebsanleitung Seite 35

9. Bauen Sie das Steuerungsgehäuse in umgekehrter Reihenfolge wieder ein. Führen Sie die
Einpress-Schlüsselloch-Befestiger des Steuerungsgehäuses in die Schlüssellöcher F ein.

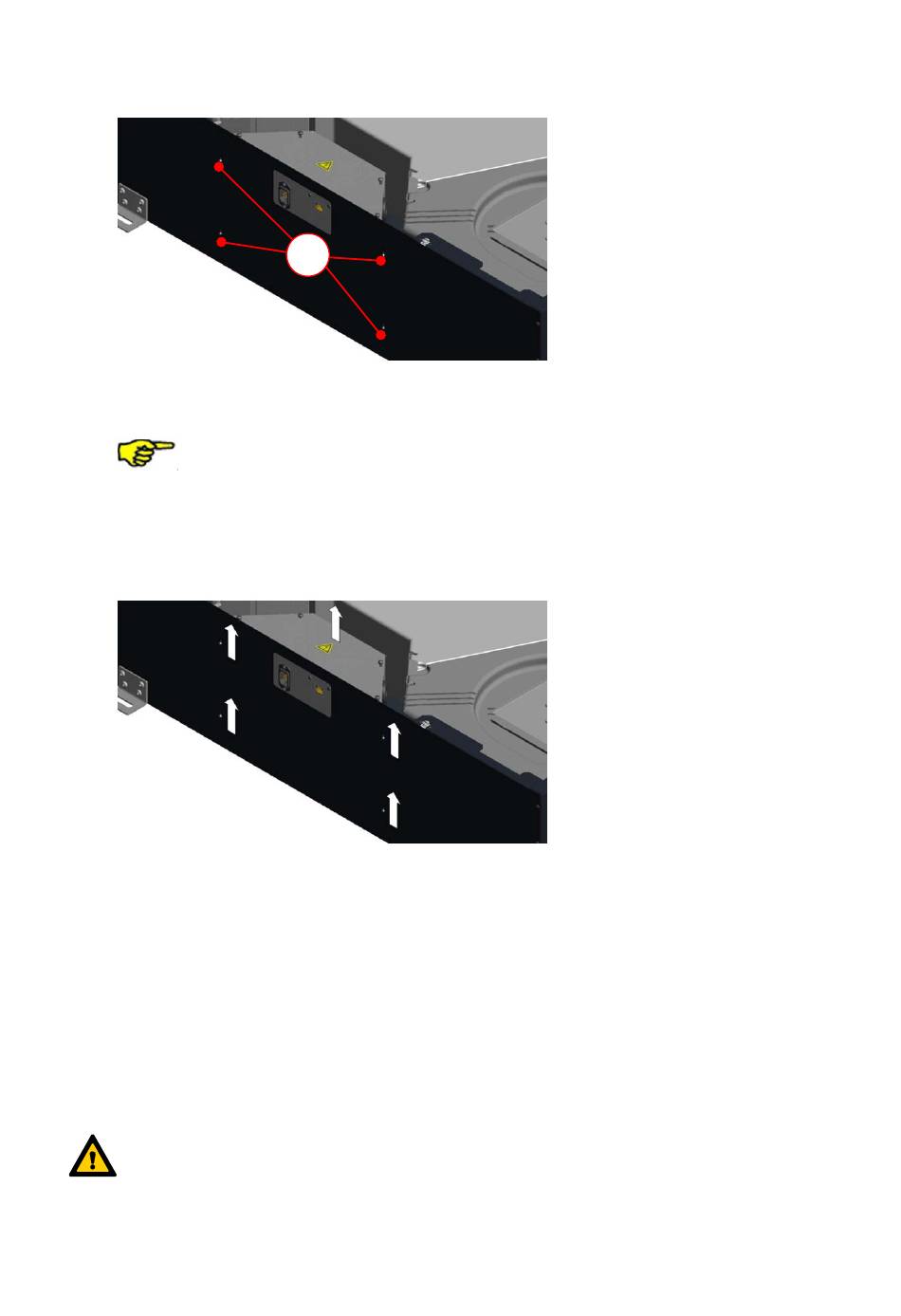

Abb. 38: Herstellen der Schlüssellochverbindung
10. Legen Sie die Kabel in den Freiraum zwischen Steuerungsgehäuse und EPP-Module.
Achten Sie darauf, dass keine Kabel unter dem Steuerungsgehäuse eingeklemmt
werden!
11. Durch Rechtsdrehung der Fixierschrauben D in den Einpressmuttern wird das Steuerungsgehäuse
fixiert, indem die Einpress-Schlüsselloch-Befestiger in die Verengung der Schlüssellöcher
einrasten. Die Einpress-Schlüsselloch-Befestiger und damit das Steuerungsgehäuse werden dabei
um ca. 3 - 5 mm in Pfeilrichtung verschoben.
Abb. 39: Arretierung des Steuerungsgehäuses.
12. Verbinden Sie die Kabel für den Potentialausgleich mit den betreffenden Flachsteckern der
Gehäuseteile.
13. Verschließen Sie den Gehäusedeckel durch 90°-Drehung der 4 unverlierbaren Schrauben der
Vierteldrehverschlüsse B.
14. Stellen Sie die Netzverbindung wieder her.
3.4 Inbetriebnahme des CLIMOS F 200
3.4.1 Betriebsbereitschaft
Die Betriebsbereitschaft ist gewährleistet, wenn die Anforderungen gem. VDI 6022 und DIN
1964/6 erfüllt sind. Hierzu ist insbesondere auf Sauberkeit des Luftleitungsmaterials, auf
Vorhandensein und ordnungsgemäßen Einbau und Betriebsbereitschaft aller für die
Anlage vorgesehenen lufttechnischen Komponenten.
