Hach Polymetron 9523 pH Basis-Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
DOC023.98.93065
Polymetron 9523 pH Calculator
04/2020, Edition 8
Basic User Manual
Basis-Benutzerhandbuch
Manuale di base per l'utente
Manuel d'utilisation simplifié
Manual básico del usuario
Manual básico do utilizador
基本用户手册
Základní návod k použití
Basisgebruikershandleiding
Grundlæggende brugerhåndbog
Podstawowa instrukcja obsługi
Grundläggande bruksanvisning
Peruskäyttöohje
Alapvető felhasználói útmutató
Начальное руководство пользователя
Temel Kullanım Kılavuzu
Βασικό εγχειρίδιο χρήστη
Základný návod na použitie
Inhaltsverzeichnis
Verwandte Anleitungen für Hach Polymetron 9523 pH
Inhaltszusammenfassung für Hach Polymetron 9523 pH
- Seite 1 DOC023.98.93065 Polymetron 9523 pH Calculator 04/2020, Edition 8 Basic User Manual Basis-Benutzerhandbuch Manuale di base per l'utente Manuel d'utilisation simplifié Manual básico del usuario Manual básico do utilizador 基本用户手册 Základní návod k použití Basisgebruikershandleiding Grundlæggende brugerhåndbog Podstawowa instrukcja obsługi Grundläggande bruksanvisning Peruskäyttöohje...
-
Seite 25: Kapitel 2 Spezifikationen
Inhaltsverzeichnis 1 Erweiterte Version des Handbuchs auf Seite 25 6 Benutzeroberfläche und Navigation auf Seite 41 2 Spezifikationen auf Seite 25 7 Betrieb auf Seite 41 3 Allgemeine Informationen auf Seite 27 8 Wartung auf Seite 46 4 Installation auf Seite 31 9 Fehlerbehebung auf Seite 47 5 Analysator starten... - Seite 26 Spezifikation Details Temperaturverhalten < 30 Sekunden Isoliermaterial Stecker Glas Polyester (IP65) Controller Spezifikation Details Beschreibung der Bauteile Mikroprozessor- und menügesteuerter Controller, der Sensoren ansteuert und Messwerte anzeigt. Betriebstemperatur –20 bis 60° C (–4 bis 140 F); 95 % relative Luftfeuchtigkeit, nicht kondensierend mit Sensorleistung <7 W;...
-
Seite 27: Kapitel 3 Allgemeine Informationen
Spezifikation Details CE-Konformität EN61010-1: Niederspannungsrichtlinie Digitale Kommunikation Optionaler Modbus-, RS232/RS485-, Profibus DPV1- oder HART- Netzwerkanschluss für die Datenübertragung Datenprotokollierung Secure Digital-Speicherkarte (maximal 32 GB) oder spezieller RS(232- Kabelanschluss für Datenprotokollierung und Software-Updates. Der Controller speichert ca. 20.000 Datenpunkte pro Sensor. Garantie 2 Jahre Kapitel 3 Allgemeine Informationen... -
Seite 28: Warnhinweise
3.1.2 Warnhinweise Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise. Nichtbeachtung kann Verletzungen oder Beschädigungen des Geräts zur Folge haben. Im Handbuch wird in Form von Warnhinweisen auf die am Gerät angebrachten Symbole verwiesen. Dies ist das Sicherheits-Warnsymbol. Befolgen Sie alle Sicherheitshinweise im Zusammenhang mit diesem Symbol, um Verletzungen zu vermeiden. - Seite 29 In diesem Fall muss der Benutzer die Störungen auf eigene Kosten beseitigen. Probleme mit Interferenzen lassen sich durch folgende Methoden mindern: 1. Trennen Sie das Gerät von der Stromversorgung, um sicherzugehen, dass dieser die Störungen nicht selbst verursacht. 2. Wenn das Gerät an die gleiche Steckdose angeschlossen ist wie das gestörte Gerät, schließen Sie das störende Gerät an eine andere Steckdose an.
-
Seite 30: Betriebsweise (Ph-Wertberechnung)

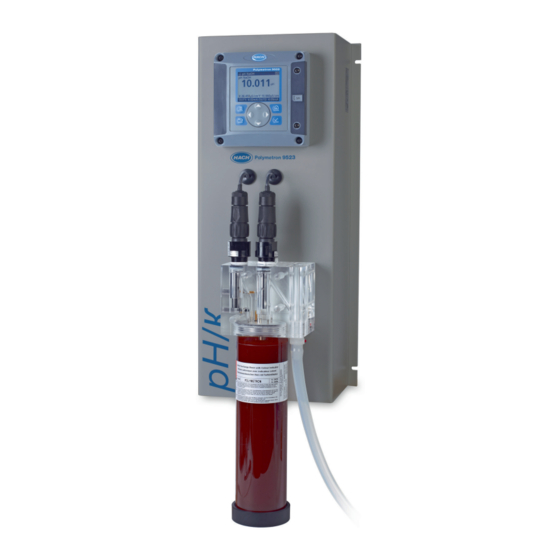

Abbildung 1 Übersicht über den Analysator 1 Montagepaneel 6 Patrone kationisches Harz 2 Controller 7 Probenauslass 3 Kanal 1 Sonde Leitfähigkeit 8 Probeneinlass 4 Entlüftungsventil 9 Messzelle 5 Probenflusseinstellventil 10 Kanal 2 Sonde Leitfähigkeit 3.3.1 Betriebsweise (pH-Wertberechnung) Der Analysator 9523 entspricht den Empfehlungen der Richtlinien für Speisewasser, Boilerwasser und Dampfqualität für Kraftwerke und Industrieanlagen. -
Seite 31: Montage Des Analysators
Kapitel 4 Installation V O R S I C H T Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen. 4.1 Montage des Analysators Bringen Sie den Analysator auf einer stabilen, vertikalen Oberfläche an. Beachten Sie die folgenden Anweisungen und Abbildung Hinweis: Wenn ein externer Controller verwendet wird, entnehmen Sie die Montageanweisungen der... -
Seite 32: Harzpatrone Installieren
4.2 Harzpatrone installieren Beachten Sie die folgenden Schritte und Abbildung 3 zum Installieren der Harzpatrone. 1. Setzen Sie das Stahlrohr in die Schnellkupplung ein. 2. Schieben Sie das Stahlrohr so weit wie möglich in die Messzelle ein. 3. Nehmen Sie die Harzpatrone und drehen Sie deren Oberseite 2 bis 3 Mal nach unten, damit sich der Harz von den Seitenwänden der Patrone löst und auf dem Boden auf der gegenüberliegenden Seite der Markierung absetzt. -
Seite 33: Verdrahtungsübersicht
Abbildung 3 Harzpatrone installieren 4.3 Verdrahtungsübersicht Abbildung 4 zeigt einen Überblick über die Kabelverbindungen im Innenraum des Controllers bei abgenommener Schutzabdeckung. Auf der linken Seite wird die Rückseite der Controller-Abdeckung dargestellt. Hinweis: Entfernen Sie vor der Installation von Modulen die Kappen von den Anschlüssen. Deutsch 33... -
Seite 34: Hochspannungs-Schutzabdeckung
Abbildung 4 Übersicht der Drahtanschlüsse 1 Servicekabelanschlüsse 5 Anschluss für Wechsel- und 9 Klemmen für die diskreten Gleichspannungsversorgung Eingänge 2 Ausgang 4-20 mA 6 Masseklemmen 10 Anschluss für Digitalsensor 3 Anschluss für Sensormodul 7 Relaiskontakte 4 Anschluss für 8 Anschluss für Digitalsensor Kommunikationsmodul (Modbus, Profibus, HART, optionales 4-20-mA-Modul usw.) -
Seite 35: Verdrahtung
G E F A H R Gefahr durch elektrischen Schlag. Schließen Sie ein mit 24 VDC betriebenes Modell nicht an Wechselstrom an. W A R N U N G Potenzielle Stromschlaggefahr. Bei 100-240 VAC- und 24 VDC-Geräten muss ein Erdungsschutzleiter (PE) angeschlossen werden. - Seite 36 Tabelle 2 Klemmenbelegung bei Gleichspannungsversorgung (nur für Modelle mit Gleichspannunganschluss) Anschlussklemme Beschreibung Farbe – Nordamerika Farbe –·EU +24 VDC 24 VDC-Rückführung Schwarz Schwarz — Kabelschuh für Schutzerde Grün Grün mit gelbem Streifen 36 Deutsch...
- Seite 37 4.3.3 Alarme und Relais Der Controller verfügt über vier potenzialfreie, einpolige Relais-Kontakte 100–250 V~, 50/60 Hz, 5 A maximal. Die Kontakte haben folgende Nennwerte: 250 V~, max. Schaltlast 5 A bei wechselstrombetriebenen Controllern bzw. 24 V=, max. Schaltlast 5 A bei gleichstrom betriebenen Controllern.
- Seite 38 W A R N U N G Potenzielle Stromschlaggefahr. Die Relais von Controllern mit Anschluss an das Stromnetz (115 - 230 V) sind für den Anschluss an das Stromnetz (d. h. Spannungen oberhalb von 16 V Effektivspannung, 22,6 V Spitzenspannung bzw. 35 V Gleichspannung) ausgelegt. Das Anschlussfach ist nicht für Spannungen über 250 V~ ausgelegt.
-
Seite 39: Anschlüsse Des Analogen Ausgangs
4.3.5 Anschlüsse des analogen Ausgangs W A R N U N G Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn elektrische Anschlüsse durchgeführt werden. W A R N U N G Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren, benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen. -
Seite 40: Anschließen Des Optionalen Digitalen Kommunikationsausgangs
4. Verwenden Sie für den Anschluss abgeschirmte Twisted-Pair-Kabel, und schließen Sie den Schirm entweder am Ende der geregelten Komponente oder am Ende des Regelkreises an. • Schließen Sie den Schirm NICHT an beiden Kabelenden an! • Die Verwendung nicht abgeschirmter Kabel kann zu unzulässig hohen Hochfrequenzemissionen oder Störempfindlichkeiten führen. -
Seite 41: Benutzeroberfläche
Kapitel 6 Benutzeroberfläche und Navigation 6.1 Benutzeroberfläche Das Tastenfeld umfasst vier Menütasten und vier Pfeiltasten (siehe Abbildung Abbildung 6 Überblick über das Tastenfeld und die Frontplatte des Controllers 1 Instrumentenanzeige 5 BACK-Taste. Führt in den Menüebenen um eine Stufe zurück. 2 Abdeckung des Steckplatzes für SD-Speicherkarten 6 MENU-Taste. - Seite 42 1. Die Menü-Taste drücken und SENSOR SETUP>[Select Sensor]>CONFIGURE (Sensoreinstellung>Sensor wählen>Konfigurieren) auswählen. 2. Wählen Sie eine Option aus und drücken Sie dann ENTER. Zur Eingabe der Zahlen, Zeichen oder Satzzeichen die Pfeiltasten nach oben oder nach unten drücken und halten. Mit der rechten Pfeiltaste zum nächsten Feld gehen.
-
Seite 43: Kalibrierung
Option Beschreibung LOG SETUP Legt das Zeitintervall für die Datenspeicherung im Datenprotokoll fest— 5 oder 30 Sekunden und 1, 2, 5, 10, 15 (Standard), 30 oder 60 Minuten. RESET DEFAULTS Setzt das Konfigurationsmenü auf die Standardeinstellungen zurück. Alle Sensorinformationen gehen verloren. 7.2 Harz-Option Die Option RESIN (Harz-Option) wird verwendet, um die Parameter der Harzpatrone anzuzeigen und zu ändern. -
Seite 44: Kalibrierung Der Temperatur
3. Wählen Sie CELL CONSTANT (Zellkonstante) und drücken Sie Enter. 4. Kontakt-Leitfähigkeitssensoren: Wählen Sie den Bereich für die Zellkonstante K für den Sensor (0,01, 0,1 oder 1,0). Geben Sie dann den aktuellen K-Wert, wie er auf dem Schild auf dem Sensor angegeben ist, ein.F Induktiver Leitfähigkeitssensor: Geben Sie den aktuellen K-Wert, wie er auf dem Schild auf dem Sensor angegeben ist, ein. -
Seite 45: Kalibrierung Mit Einer Prozessprobe
10. In der Bildschirmanzeige NEW SENSOR legen Sie fest, ob der Sensor neu ist: Option Beschreibung Der Sensor wurde vorher nicht an diesem Controller kalibriert. Die Betriebsdauer in Tagen und die vorherigen Kalibrierungskurven für den Sensor werden zurückgesetzt. Der Sensor wurde vorher an diesem Controller kalibriert. 11. -
Seite 46: Kapitel 8 Wartung
7.3.6 Kalibrierungsoptionen ändern Der Bediener kann eine Kalibrierungserinnerung einstellen oder eine Bediener-ID mit Kalibrierungsdaten aus diesem Menü einfügen. 1. Die Menü-Taste drücken und SENSOR SETUP>[Select Sensor]>CALIBRATE (Sensoreinstellung>Sensor auswählen>Kalibrieren) auswählen. 2. Wenn der Pass Code im Sicherheitsmenü des Controllers aktiviert wurde, geben Sie den Pass Code ein. -
Seite 47: Erweiterte Version Des Handbuchs
Die Harzpatrone kann durch eine neue Patrone ersetzt werden. Alternativ können Sie die Kartusche mit neuem Harz befüllen. Zur Nutzung der vollen Leistung des Systems empfehlen wir die Verwendung von kationischem Harz mit Kerngrad. 1. Unterbrechen Sie den Probenfluss mit dem Probenflusseinstellventil. 2. - Seite 418 *DOC023.98.93065* HACH COMPANY World Headquarters HACH LANGE GMBH HACH LANGE Sàrl P.O. Box 389, Loveland, CO 80539-0389 U.S.A. Willstätterstraße 11 6, route de Compois Tel. (970) 669-3050 D-40549 Düsseldorf, Germany 1222 Vésenaz (800) 227-4224 (U.S.A. only) Tel. +49 (0) 2 11 52 88-320...
