WORKSHOP 2010
THE PASSION PEOPLE
www.magura.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MAGURA Firmtech HS11

Inhaltszusammenfassung für MAGURA Firmtech HS11

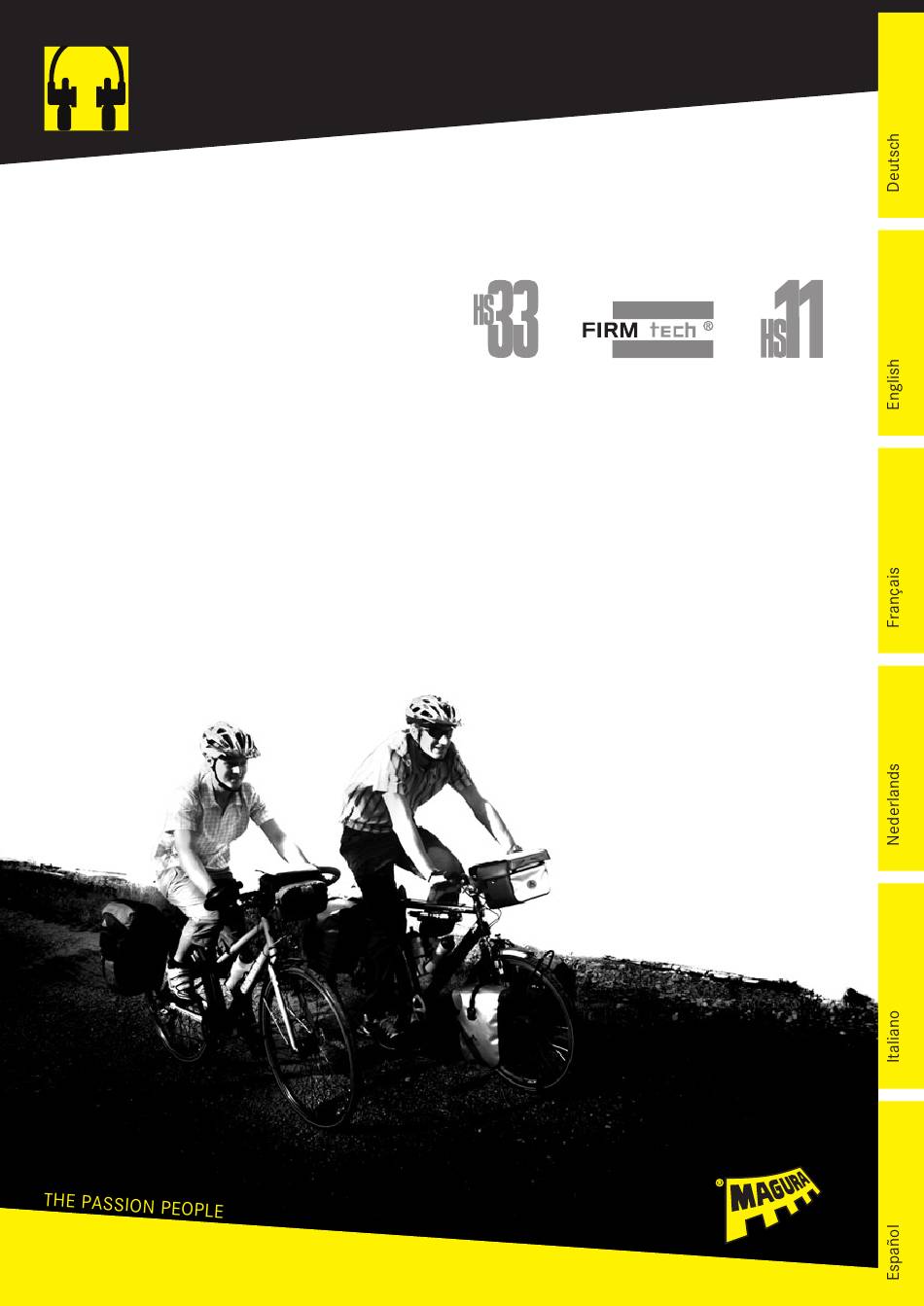

  • Seite 1 WORKSHOP 2010 THE PASSION PEOPLE www.magura.com...

  • Seite 2: Inhaltsverzeichnis

    1. Begrüßung 2. Vor der ersten Fahrt 3. Vor jeder Fahrt 4. Transport des Rades 5. Garantie 6. Bremse montieren 7. Anbau MAGURA FIRM-tech 8. Leitung kürzen und verlegen 9. Wartung/ Belagwechsel 10. Befüllen & Entlüften 11. Reparaturen 12. Bremsbeläge 13.

  • Seite 3: Begrüßung

    Muten Sie sich im Interesse Ihrer eigenen Sicherheit bei der Montage und Wartung nicht zuviel zu. Überlassen Sie diese Arbeiten im Zweifelsfall lieber einem Fachbetrieb, wir empfehlen insbesondere die MAGURA Passion Points - alle Adressen auf www.ma- gura.com. Dieses Handbuch ist Bestandteil des Produkts. Geben Sie die Bremse nicht ohne dieses Handbuch an Dritte weiter.

  • Seite 4: Vor Der Ersten Fahrt

    2. Vor der ersten Fahrt 1. Sind Sie bereits mit hydraulischen Felgenbremsen von MAGURA vertraut? Unsere Bremsen haben möglicherweise eine sehr viel stärkere Bremswirkung als Ihre bisherige Brem- Machen Sie auf jeden Fall zuerst einige Probebremsungen abseits des Straßenver- kehrs! 2.

  • Seite 5: Transport Des Rades

    5. Garantie MAGURA gewährt 5 Jahre Garantie auf die Dichtigkeit von Bremsgriff und –zange, wenn Sie Ihre Bremsen online auf magura.com registrieren. Beachten Sie das rote GarantieInformationsblatt in der Heftmitte dieses Handbuchs! Diese Garantie gilt nicht, wenn die Bremse aus folgenden Gründen beschädigt wurde: Unsachgemäße Benutzung oder Beschädigung durch Sturz...

  • Seite 6: Bremse Montieren

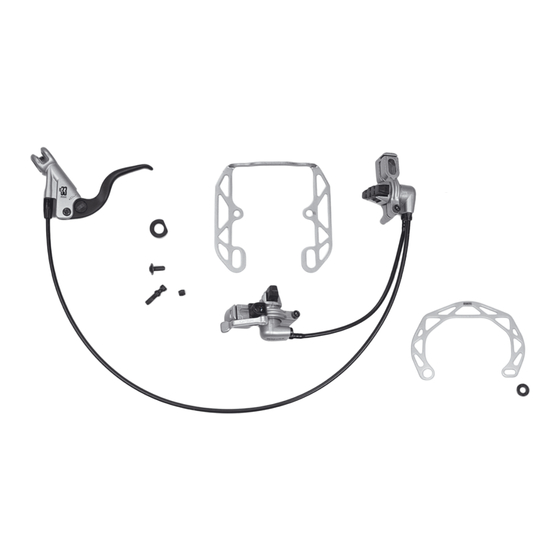

    Inbusschlüssel immer ganz eingesteckt ist, um Beschädigungen des Innensechskants zu vermeiden. Packen Sie Ihre MAGURA aus und sortieren Sie die Teile. (Die angegebenen Stückzahlen beziehen sich auf Verkaufspackungen mit einem kompletten Bremsenpaar). Montagefertige Bremse, befüllt und entlüftet (2 Stk.) 1a Bremsgriff 1b Bremszylinder mit eingeklipsten schwarzen Belägen...
  • Seite 7 Bei den folgenden Bildern ist teilweise zur besseren Darstellung von Details kein Lauf- rad montiert. Die Montage einer MAGURA ist bei montiertem Laufrad wesentlich einfa- cher, dieses also nach Möglichkeit NICHT ausbauen! 7. Obere Führungszapfen des Adapters in die Bohrung der Montageplatte einführen.
  • Seite 8 11. Bremshebel LEICHT betätigen, um die Bremszylinder von der Felge wegzu- drücken. Schrauben festziehen, sobald zwischen Belag und Felgenflanke ein Abstand von 2 mm erreicht ist. 12. Perfekt montierte MAGURA Felgenbremse 6 Nm Beläge sind parallel zur Felge positioniert - Abstand Belag/ Felge 2 mm beidseitig (siehe Punkt 18 Seite 9!) - Verbindungsleitung der Bremszylinder zeigt in Richtung Gabel bzw.
  • Seite 9 15. Die Griffweiteneinstellung (nur bei HS 33) erfolgt mittels Inbusschlüssel SW 2. Ein- drehen im Uhrzeigersinn: Hebel wandert zum Lenker hin. Herausdrehen: Hebel wandert vom Lenker weg. 16. Bremsbelagsnachstellung HS 33 Modelle Drehen des TPA’s (rotes Verstellrad) in “+” Richtung: Beläge wandern zur Felge hin. 17.

  • Seite 10: Anbau Magura Firm-Tech

    7. Anbau Magura FIRM-tech® Wenn Sie stolzer Besitzer einer MAGURA Federgabel in FIRM-tech Ausführung sind, ist der Einbau rekordverdächtig schnell bewerkstelligt. Gabel einbauen und Bremsgriff montie- ren wie beschrieben. Die Nehmerseite der Bremse montieren Sie gemäss der Skizze auf Seite 18 dieses Handbuchs.

  • Seite 11: Leitung Kürzen Und Verlegen

    8. Leitung kürzen und verlegen 1. HS 33 Modelle. Roten Turbo Pad Adjuster (TPA) auf Anschlag in “-” Richtung zurück- drehen. Ggf. Griffweitenschraube gegen Uhrzeigersinn herausdrehen (Inbus SW 2). 2. HS 11. Im Bremshebel integrierte Belagsnachstellschraube (Inbus SW 4) gegen den Uhrzeigersinn auf Anschlag zurückdrehen. 3.
  • Seite 12 9.Überwurfschraube erst mit Hand,dann mit Gabelschlüssel (SW 8) anziehen. Max. Anzugsdrehmoment: 4 Nm. 10. Wichtig: Nach Kürzen der Bremsleitung immer durch Ziehen an der Bremslei- tung auf korrekte Verbindung prüfen. Bremse immer auf Dichtigkeit prüfen, d.h. Bremshebel betätigen, halten und Anschlüsse auf Leckagen unter-suchen. THE PASSION PEOPLE www.magura.com...

  • Seite 13: Wartung/Belagwechsel

    Ihre Ausgangsstellung zurückgedreht werden! Belagswechsel: TPA und Griffweiteneinstellschraube zurückdrehen. 3. MAGURA Bremsbelag in neuem (1) und abgefahrenem (2) Zustand. Wenn Ihr Belag so aussieht, ist es Zeit für einen Wechsel. 4. Zum Belagswechsel den Schnellspanner öffnen. Alten Belag ausklipsen, neuen Belag einklipsen.

  • Seite 14: Befüllen & Entlüften

    In beide transparente Schläuche des Servicekits je einen Stutzen eindrücken. Das geht problemlos per Hand. 2. Einen Schlauch auf die Spritze stecken und diese mit MAGURA ROYAL BLOOD Mineralöl füllen. Darauf achten, dass weder im Schlauch noch in der Spritze Luftbläschen sind!

  • Seite 15: Reparaturen

    Bremsen zwingend notwendig. Zwischen den Befüllvorgängen Bremshebel mehrmals betätigen, damit sich das Öl in den „trocken“ gelieferten Ersatzteilen gut verteilt und Luftbläschen keine Chance haben. Undichte Bremszylinder und Bremsgriffe müssen immer komplett ausgetauscht werden! MAGURA bietet aus produkthaftungstechnischen Gründen keine Reparaturkol- ben, Dichtungskits o.ä. an!

  • Seite 16: Bremsbeläge

    12. Bremsbeläge Jedem den seinen. MAGURA bietet 4 Belagstypen für verschiedene Felgenoberflächen und Fahrstile an. Bremsbelag schwarz (0321 406) Standardbremsbelag für alle unbeschichteten, polierten Felgenoberflächen. Serienmäßig auf allen Bremsen montiert. Bremsbelag rot (0720 423) Competition-orientierter Bremsbelag für alle unbeschichteten, polierten Felgenoberflächen.

  • Seite 17: Zubehör

    HS 33! Kit für zwei Bremsen. 4. Aluhebel HS 11 Auf manchen bereits vom Hersteller mit MAGURA-Bremsen ausgerüsteten Bikes sind aus Kostengründen „nur“ Composite-Bremshebel montiert. Hierfür bieten die Passion People des- halb Nachrüst-Bremshebel an, wie z.B. den Alu-Hebel für die HS 11 (0721 087).

  • Seite 18: Ersatzteilübersicht

    0721 178 (10x), 5 Nm 0721 176 0720 846 Stahlflex-Leitungskit 0721 179 (10x) für 2 Bremsen kpl./ 0721 203 170 cm Hauptleitung 0730 261 Verbindungsleitung 5 Nm 0720 865 (2x) 4 Nm Ausstattungsänderungen und Irrtümer vorbehalten! THE PASSION PEOPLE www.magura.com...
  • Seite 19 0720 921 (10x) 2x: 0721 852 (2-Finger) 2x: 0722 635 (4-Finger) 0720 931 (10x), 2,5 Nm 2x: 0721 995 20x: 0720 424 0720 849 (10x), 6 Nm 10x: 0720 923 0720 918 (10x), 4 Nm 20x: 0720 916 0720 446 (10x), 4 Nm 10x: 0720 405 2x Winkelabgangsset: 0321 285 EVO 2 Adapter komplett:...
  • Seite 20  Sales:  Extreme Office > fax +49-7333-9626-17  MAGURA Bike Parts Benelux  phone +82-31-705-3141  Belgium | Vlaanderen s.revillet@magura.de  phone +49-7333-9626-25    fax +82-31-751-3181   Sales:  fax +49-7333-9626-17  eugene@ex-office.co.kr > MAGURA Bike Parts Benelux  Great Britain e.vandepol@magura-  b ikeparts. phone +49-7333-9626-25    > MAGURA Bike Parts UK Ltd.  Spain fax +49-7333-9626-17  phone +49-7333-9626-29   MAGURA Tech Support Benelux   SAT MAGURA: Bicisport   > > e.vandepol@magura.de fax +49-7333-9626-17  phone +31-653251836  Sólo para reparaciones y   MAGURA Tech Support Benelux  d.coull@magura.de fax +31-842208241 ...
