DOPPELVERDRAHTUNGSANSCHLÜSSE
Der Doppelverdrahtungsanschluss ist eine Technologie, die zur Verbesserung der Tonqualität dient. Diese
Technologie verbindet Lautsprechersysteme und einen Verstärker über zwei Lautsprecherkabel; eines für
Mittelton- bis Hochton-Lautsprecher und ein anderes für Basslautsprecher.
Dadurch wird die Auswirkung der von der Bass-Lautsprechereinheit erzeugten gegenelektromotorischen
Kraft auf einen Mittelton-/Hochton-Lautsprecher vermieden.
Für einen Doppelverdrahtungsanschluss muss ein Lautsprechersystem mit den Spezifi kationen für den
Doppelverdrahtungsanschluss übereinstimmen. Siehe die für das Lautsprechersystem mitgelieferte
Bedienungsanleitung.
Schließen Sie einen Mittelton- bis Hochton-Lautsprecher über die SYSTEM A-Klemmen und einen
Basslautsprechers über die SYSTEM B-Klemmen an. Drehen Sie dann den SPEAKERS-Regler am vorderen
Bedienfeld in Stellung A+B.
CD-Player
0
¡ ¢
1 4
STANDBY STANDBY
DISPLAY OFF DISPLAY OFF
POWER POWER ON/STANDBY ON/STANDBY
DISC MEDIA DISC MEDIA
USB USB /USB /USB
Zu den Line output-Buchsen
PHONO PHONO PRE OUT PRE OUT POWER AMP POWER AMP
DIRECT IN DIRECT IN
GND GND
L L L L L L
R R R R R R
CD CD TUNER TUNER AUX AUX RECORDER 1 RECORDER 1 RECORDER 2 RECORDER 2
/ / DVD DVD IN IN OUT OUT IN IN OUT OUT
L L L L
R R R R
MF / HF
LF
Entfernen Sie die Lautsprecher
Kurzschlusslasche rechter Kanal
2
7
8
PHONES PHONES LEVEL LEVEL
– – + +
Zur Steckdose
SPEAKERS SPEAKERS
SYSTEM A SYSTEM A
MODEL NO. PM8003 MODEL NO. PM8003
R R L L
AC IN AC IN
REMOTE REMOTE
CONTROL CONTROL
SYSTEM B SYSTEM B
IN IN
OUT OUT
R R L L
MF / HF
LF
Entfernen Sie die Lautsprecher Entfernen Sie die
Kurzschlusslasche linker Kanal Kurzschlusslasche

ANSCHLIESSEN DER REMOTE CONTROL-BUCHSEN

Die REMOTE CONTROL-Buchsen dienen zum Anschließen der Komponenten, die sich zur Fernbedienung
eignen (D.BUS-Buchsen) wie zum Beispiel ein CD-Player oder DVD-Player von Marantz. So können diese
anderen Komponenten mit der zum Gerät gehörenden Fernbedienung bedient werden. Das Gerät ist mit
der Systemfernbedienung ausgestattet, mit der die Grundfunktionen der CD-Player und DVD-Player von
Marantz bedient werden können. Hier fi nden Sie eine kurze Erläuterung zur Bedienung des Gerätes und des
CD-Players mit dieser Fernbedienung.

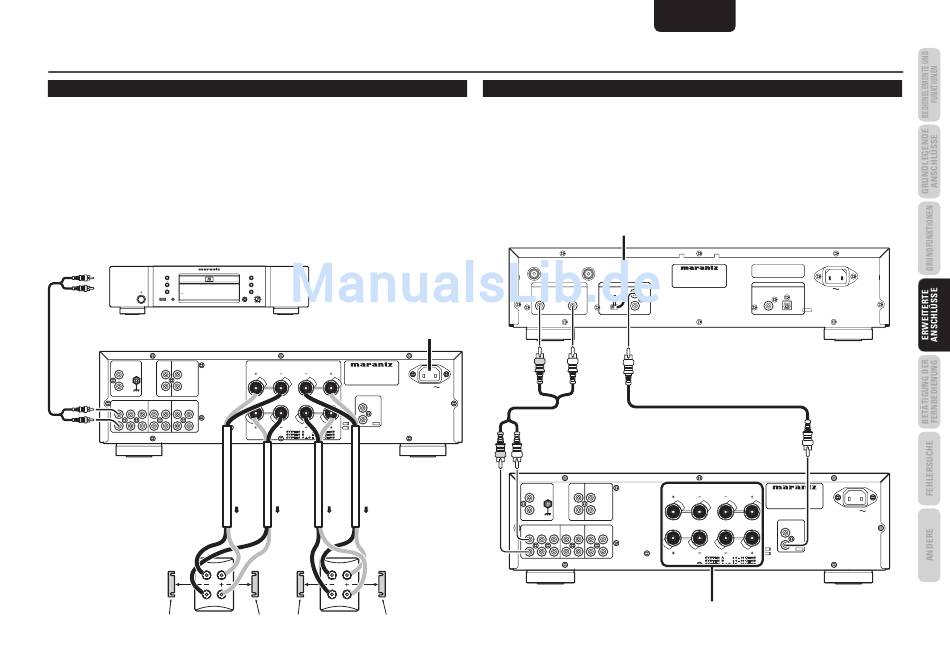

Schließen Sie, wie in der Abbildung unten dargestellt, die REMOTE CONTROL "IN"-Buchse des CD-Players
an die REMOTE CONTROL "OUT"-Buchse des Gerätes an und stellen Sie den Schalter des CD-Players
auf "EXTERNAL".
Sowohl dieses Modell als auch der CD-Player können bedient werden, indem man die Fernbedienung auf
den Empfänger dieses Modells richtet.
Auf "EXTERNAL" einstellen
ANALOG OUTPU ANALOG OUTPUT REMOTE CONTRO REMOTE CONTROL REMOTE CONTRO REMOTE CONTROL
R L
IN IN
INTERNAL INTERNAL
EXTERNAL EXTERNAL
OU OUT OU OUT
PHONO PHONO PRE OUT PRE OUT POWER AMP POWER AMP
DIRECT IN DIRECT IN
GND GND
L L L L L L
R R R R R R
CD CD TUNER TUNER AUX AUX RECORDER 1 RECORDER 1 RECORDER 2 RECORDER 2
/ / DVD DVD IN IN OUT OUT IN IN OUT OUT
L L L L
R R R R
Einzelheiten zum Anschluss der Lautsprecher fi nden Sie auf Seite 8.
DEUTSCH
