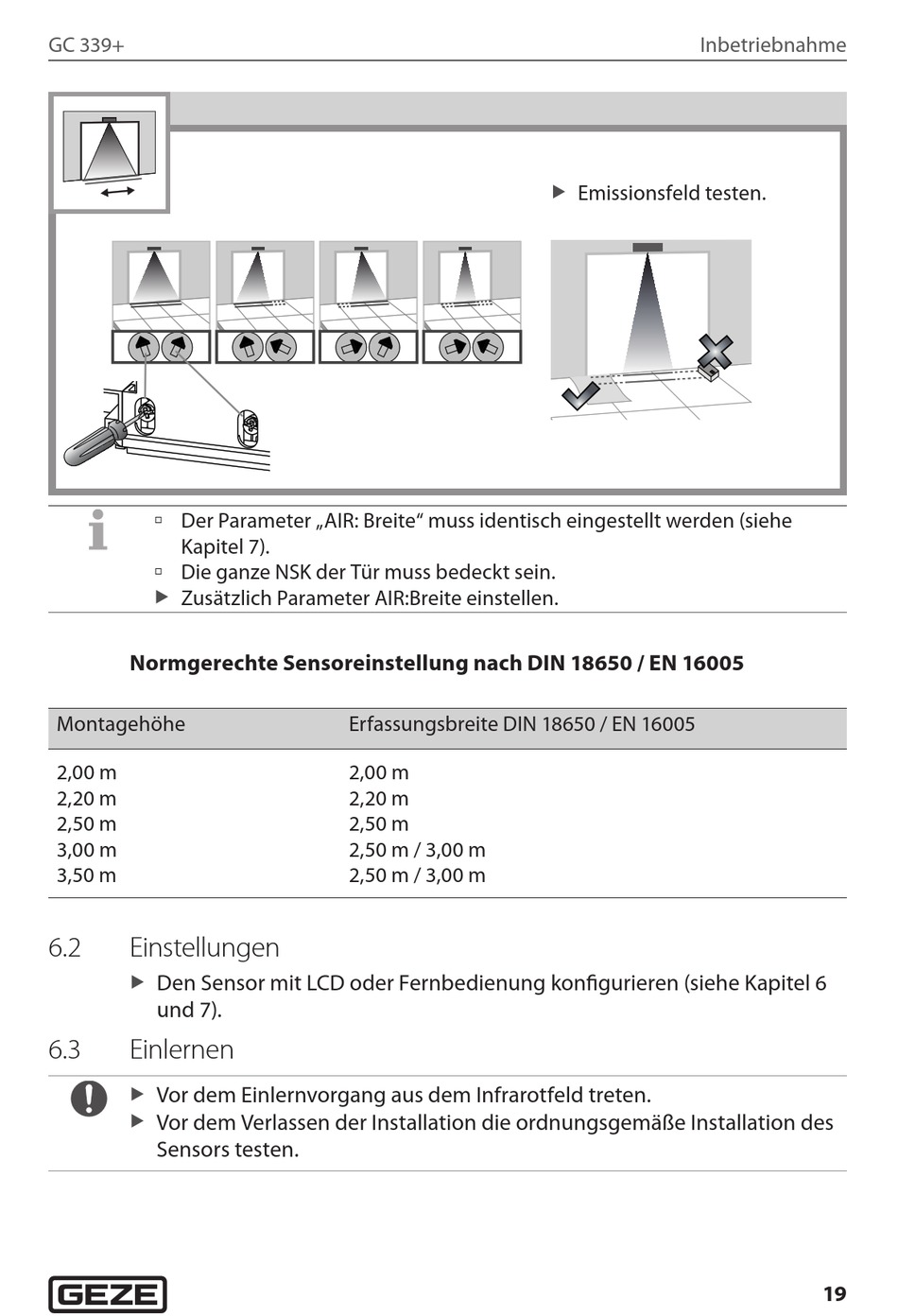

GC 339+
à Der Parameter „AIR: Breite" muss identisch eingestellt werden (siehe
Kapitel 7).
à Die ganze NSK der Tür muss bedeckt sein.
Zusätzlich Parameter AIR:Breite einstellen.
X
Normgerechte Sensoreinstellung nach DIN 18650 / EN 16005
Montagehöhe
2,00 m
2,20 m
2,50 m
3,00 m
3,50 m
6.2
Einstellungen
Den Sensor mit LCD oder Fernbedienung konfigurieren (siehe Kapitel 6
X
und 7).
6.3
Einlernen
Vor dem Einlernvorgang aus dem Infrarotfeld treten.
X
Vor dem Verlassen der Installation die ordnungsgemäße Installation des
X
Sensors testen.
Erfassungsbreite DIN 18650 / EN 16005
2,00 m
2,20 m
2,50 m
2,50 m / 3,00 m
2,50 m / 3,00 m
Inbetriebnahme
Emissionsfeld testen.
X
19
