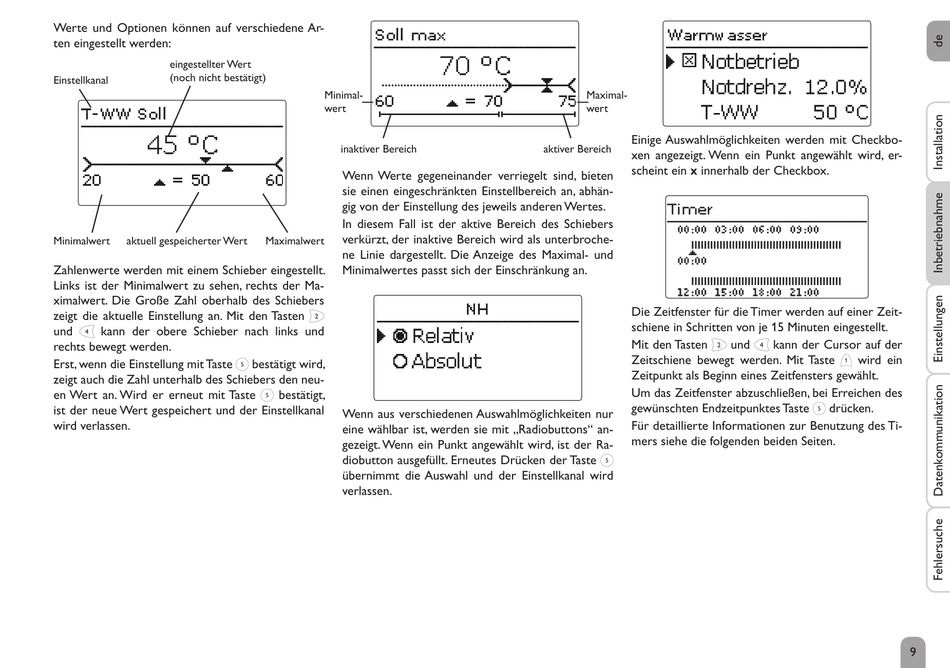

Werte und Optionen können auf verschiedene Ar-
ten eingestellt werden:
eingestellter Wert
(noch nicht bestätigt)
Einstellkanal
Minimalwert
aktuell gespeicherter Wert
Zahlenwerte werden mit einem Schieber eingestellt.
Links ist der Minimalwert zu sehen, rechts der Ma-
ximalwert. Die Große Zahl oberhalb des Schiebers
zeigt die aktuelle Einstellung an. Mit den Tasten ❷
und ❹ kann der obere Schieber nach links und
rechts bewegt werden.
Erst, wenn die Einstellung mit Taste ➄ bestätigt wird,
zeigt auch die Zahl unterhalb des Schiebers den neu-
en Wert an. Wird er erneut mit Taste ➄ bestätigt,
ist der neue Wert gespeichert und der Einstellkanal
wird verlassen.
Minimal-
wert
inaktiver Bereich
Wenn Werte gegeneinander verriegelt sind, bieten
sie einen eingeschränkten Einstellbereich an, abhän-
gig von der Einstellung des jeweils anderen Wertes.
In diesem Fall ist der aktive Bereich des Schiebers
verkürzt, der inaktive Bereich wird als unterbroche-
Maximalwert
ne Linie dargestellt. Die Anzeige des Maximal- und
Minimalwertes passt sich der Einschränkung an.
Wenn aus verschiedenen Auswahlmöglichkeiten nur
eine wählbar ist, werden sie mit „Radiobuttons" an-
gezeigt. Wenn ein Punkt angewählt wird, ist der Ra-
diobutton ausgefüllt. Erneutes Drücken der Taste ➄
übernimmt die Auswahl und der Einstellkanal wird
verlassen.
Maximal-
wert
Einige Auswahlmöglichkeiten werden mit Checkbo-
aktiver Bereich
xen angezeigt. Wenn ein Punkt angewählt wird, er-
scheint ein x innerhalb der Checkbox.
Die Zeitfenster für die Timer werden auf einer Zeit-
schiene in Schritten von je 15 Minuten eingestellt.
Mit den Tasten ❷ und ❹ kann der Cursor auf der
Zeitschiene bewegt werden. Mit Taste ❶ wird ein
Zeitpunkt als Beginn eines Zeitfensters gewählt.
Um das Zeitfenster abzuschließen, bei Erreichen des
gewünschten Endzeitpunktes Taste ➄ drücken.
Für detaillierte Informationen zur Benutzung des Ti-
mers siehe die folgenden beiden Seiten.
