FRANÇAIS
CL2300A
Manuel d'utilisation
CARACTÉRISTIQUES GÉNÉRALES
Le CL2300A de Klein Tools est un multimètre à échelle automatique avec mesure
réelle de RMS (valeur efficace) et pince. Il permet de mesurer la tension c.a./c.c.,
le courant c.a./c.c., la résistance, la capacité, la fréquence, le cycle de service et la
température. Il peut aussi tester la tension sans contact, les diodes et la continuité.
• Altitude de fonctionnement : 2000 m (6562 pi)
• Humidité : max 80 %
• Température de fonctionnement : 0 à 45 °C (32 à 113 °F)
• Température d'entreposage : 0 à 60 °C (32 à 140 °F)
• Température de précision : 18 à 28 °C (64 à 82 °F)
• Coef cient de température : 0,1*(précision indiquée) / °C
• Dimensions : 194 x 65 x 35 mm (7,65 x 2,56 x 1,375 po)
• Poids : 337 g (11,9 oz) 337 g (11,9 oz) 337 g (11,9 oz)
• Étalonnage : Étalonnage : précis pendant un an
• Précision : ± (% de la lecture + nombre de chiffres les moins significatifs)
• Protection contre les in ltrations : certifié IP42
• Protection contre les chutes : 2 m (6,6 pi)
• Cote de sécurité : CAT III 1000 V, CAT IV 600 V
• Environnement électromagnétique : EN61326-1:2013 Cet équipement
répond aux exigences pour une utilisation dans des environnements
électromagnétiques ordinaires et contrôlés comme les zones
résidentielles, les locaux commerciaux et les sites industriels légers.
Les caractéristiques techniques peuvent faire l'objet de modifications.
AVERTISSEMENTS
Pour garantir une utilisation et un entretien du testeur sécuritaires, suivez
ces consignes. Le non-respect de ces avertissements peut entraîner des
blessures graves, voire la mort.
• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en
mesurant une tension ou un courant de valeur connue.
• N'utilisez jamais le multimètre sur un circuit dont la tension dépasse
la tension correspondant à la cote de sécurité de l'appareil.
• N'utilisez pas le multimètre lors d'orages électriques ou par
temps humide.
• N'utilisez pas le multimètre ou les fils de test s'ils semblent avoir
été endommagés.
• Assurez-vous que les fils de test sont bien installés et évitez de
toucher aux contacts métalliques des sondes lors de la mesure.
• N'ouvrez pas le multimètre pour remplacer les piles lorsque les
sondes sont connectées.
• Faites preuve de prudence lors de mesures sur des circuits de plus
de 60 V c.c. ou de 25 V c.a. (valeur efficace). De telles tensions
constituent un risque d'électrocution.
• Pour éviter les lectures faussées pouvant provoquer une électrocution,
remplacez les piles lorsque l'indicateur de piles faibles apparaît. remplacez les piles lorsque l'indicateur de piles faibles apparaît. remplacez les piles lorsque l'indicateur de piles faibles apparaît.
• À moins de mesurer la tension ou le courant, fermez et verrouillez À moins de mesurer la tension ou le courant, fermez et verrouillez
l'alimentation avant d'effectuer des mesures de résistance ou de capacité.
• Assurez-vous de respecter en tout temps les codes de sécurité
locaux et nationaux. Utilisez de l'équipement de protection individuel
pour prévenir l'électrocution et les blessures causées par les arcs
électriques lorsque des conducteurs nus alimentés potentiellement
dangereux sont présents.
SYMBOLES
Courant alternatif c.a. Avertissement ou mise en garde
Courant continu c.c. Niveaux dangereux
Tension ou courant c.c./c.a. Double vitrage de catégorie II
Peut être branché à des
Mise à la masse
conducteurs sous tension
ou débranché de ceux-ci de
Source c.a.
manière sécuritaire

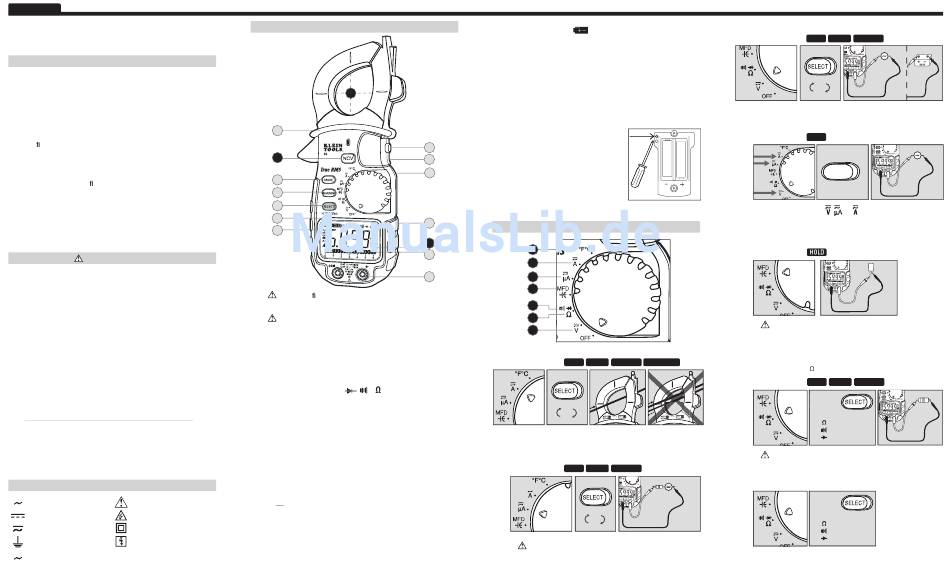

CARACTÉRISTIQUES DÉTAILLÉES
1
B
E
8 2300A
J
L
F
G
D
H
I
C
4
K
A
A. Utilisez des ls conformes à la norme CAT IV ou supérieure.
NE TENTEZ PAS de mesurer des valeurs supérieures à 1000 V c.c. ou
750 V c.a. ou 2000 µA.
B. Gardez les mains sous la ligne lors de la mesure de courants élevés. Gardez les mains sous la ligne lors de la mesure de courants élevés.
C. Arrêt automatique (Apo)
• L'appareil s'arrête automatiquement après 30 minutes d'inactivité.
• Tournez le cadran ou appuyez sur un bouton pour réactiver l'appareil.
• Le mode est désactivé lors de l'utilisation des fonctions Max / Min.
• Maintenir enfoncé le bouton Select lors de la mise en marche de
l'appareil désactive l'arrêt automatique.
D. Bouton de sélection de fonctionnalité
• Permet de basculer entre c.a. et c.c.
• Permet de basculer entre , et .
• Appuyez pendant 2 secondes pour basculer entre le courant c.a.,
la fréquence et le cycle de service.
• Appuyez pendant 2 secondes pour remettre l'affichage à zéro (mesure
du courant sur pince c.c. seulement).
• Permet de basculer entre ˚F et ˚C.
E. Maintien des données (Hold) / Rétroéclairage / Éclairage de travail
• Appuyez pour conserver l'entrée affichée à l'écran.
• Appuyez de nouveau pour retourner à l'affichage en temps réel.
• Appuyez pendant 2 secondes pour activer/désactiver l'éclairage.
• La fonction d'éclairage décharge la pile rapidement.
F. Échelle automatique / manuelle
• Appuyez plusieurs fois pour parcourir les plages de mesure manuelles.
• Appuyez pendant 2 secondes pour retourner au mode d'échelle
automatique. automatique. automatique.
AT AT
• s'affiche à l'écran ACL uniquement en mode d'échelle automatique.
G. Maintien Max / Min
• Appuyez sur ce bouton pour entrer en mode Max / Min; dans ce mode, les
valeurs maximales et minimales mesurées sont conservées en mémoire.
• Appuyez plusieurs fois sur ce bouton pour basculer entre la lecture
maximale et la lecture minimale.
• Appuyez sur ce bouton pendant 2 secondes pour retourner aux
lectures en temps réel et effacer les valeurs min/max enregistrées.
H. I. Remplacement des piles H. I. Remplacement des piles
• Lorsque l'indicateur est affiché à l'écran ACL, il est nécessaire est affiché à l'écran ACL, il est nécessaire
de remplacer les piles.
• Retirez la vis à l'arrière de l'appareil et remplacez les 2 piles AAA.
J. Panneau arrière aimanté
• Il vous permet de fixer l'appareil à une surface métallique, pour une
utilisation en mains libres.
K. Graphique en barres
• Le graphique en barres affiche une représentation analogique
approximative d'une mesure.
• Le graphique répond aux lectures beaucoup plus rapidement que
l'affichage numérique.
• L'échelle du graphique en barres est de zéro à la lecture maximale
dans la plage de mesure sélectionnée.
L. Ajustement de la température
• Retirez le couvercle du compartiment
à pile.
• Placez la sonde de température dans
de l'eau distillée mélangée avec de
la glace concassée (un milieu de
référence pour 0 °C et 32 °F).
• Utilisez un tournevis à pointe fine pour
ajuster la vis encastrée dans le coin
supérieur gauche du logement des
piles, comme illustré, jusqu'à ce que
l'affichage indique 0 °C ou 32 °F.
2300A
DIRECTIVES D'UTILISATION DES FONCTIONS
9
1
2
5
7
6
3
Courant c.a./c.c. (forte intensité) : < 600 A
1.
Caractéristiques : PRESS
HOLD RANGE MAX/MIN ZÉRO (c.c.)
APPUYER SUR
c.a.
c.c.
• Centrez le fil dans les guides pour obtenir une lecture plus précise.
• Les courants opposés s'annulent (utilisez un séparateur de lignes
au besoin*).
Courant c.a./c.c. (faible intensité) : < 2000 µA
2.
Caractéristiques : PRESS
HOLD RANGE MAX/MIN
APPUYER SUR
c.a.
c.c.
• Sélectionnez la source de courant c.a. ou c.c.
• Une tension supérieure à 2000 µA endommagera l'appareil.
* Pour l'Amérique du Nord seulement.
Tension c.a./c.c. : < 750 V c.a. ou 1000 V c.c.
3.
PRESS
Caractéristiques : HOLD RANGE MAX/MIN
APPUYER SUR
c.a.
c.c.
• Sélectionnez la source de tension c.a. ou c.c.
4. Fréquence (Hz) / Cycle de service (voir Caractéristiques détaillées)
Caractéristiques :
HOLD
APPUYER et
MAINTENIR ENFONCÉ
SELECT
Hz/Duty/Zero
• Sélectionnez le réglage , ou .
• Les fréquences hors-limite sont affichées comme « 0,000 Hz ».
Capacité : < 6000 µF
5.
Caractéristiques : HOLD
• Déchargez le condensateur de manière sécuritaire avant
d'effectuer la mesure.
• Pour les condensateurs de grande capacité, la lecture peut
demander jusqu'à 60 secondes.
Résistance : < 60 M
6.
Caractéristiques :
HOLD RANGE MAX/MIN
APPUYER
SUR
POUR CHOISIR POUR CHOISIR
Résistance Résistance
Continuité Continuité Continuité
Diode Diode
• NE mesurez pas la résistance sur un circuit alimenté
en électricité.
7. Diode / Continuité
APPUYER APPUYER
SUR
POUR CHOISIR POUR CHOISIR
Résistance Résistance
Continuité Continuité Continuité
Diode Diode
Fonctionnalités de test de diode / continuité Suite à la page suivante
