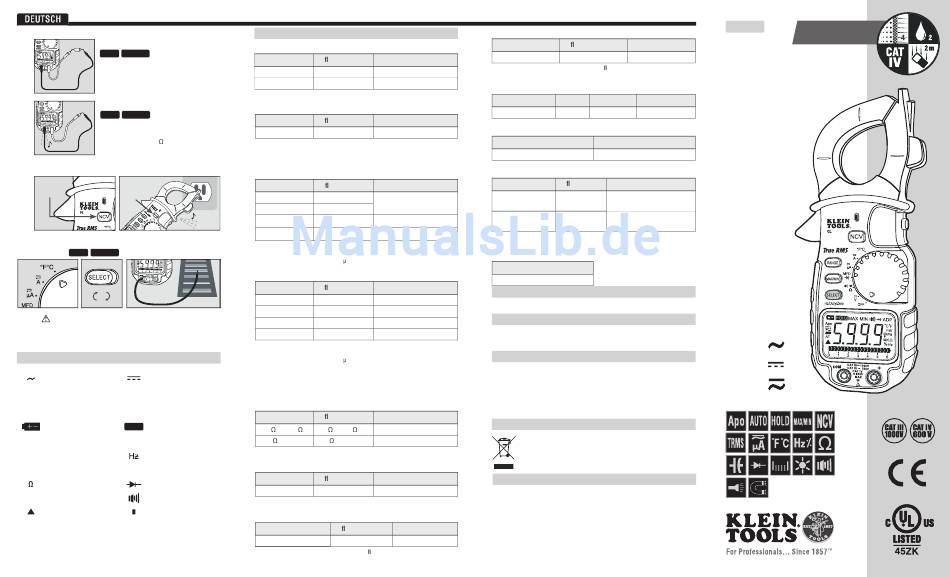

Klein Tools CL2300A Bedienungsanleitung Seite 7

DEUTSCH
Diodenfunktionen:
HOLD MAX/MIN
Auf dem Display wird Folgendes angezeigt:
• Durchlassspannungsabfall bei
Vorwärtspolung.
• „O.L." bei Rückwärtspolung.
Durchgangsfunktionen:
HOLD MAX/MIN
• Auf dem Display wird der Widerstand
angezeigt.
• Bei weniger als 40 gibt das Gerät einen
Summton aus.
8. Berührungsloser Spannungsprüfer (NCV): > 25 V AC
GEDRÜCKT
GEDRÜCKT
HALTEN
HALTEN
2300A
1300
9. Temperatur-
HOLD MAX/MIN
funktionen:
DRÜCKEN
°F
°C
• Setzen Sie das Thermoelement NICHT unter Spannung.
• Celsius-Bereich: -30 °C bis 400 °C
• Fahrenheit-Bereich: -22 °F bis 752 °F
AUF DEM LCD-DISPLAY VERWENDETE SYMBOLE
AC-Messung DC-Messung
-
AT
Negativer DC-Wert Auto-Range aktiv
Überlastung: Bereich
O.L. Apo
Auto-Abschaltung aktiv
überschritten
Batterien fast leer HOLD Speichern aktiv
MIN MAX
Minimale Messung Maximale Messung
%
Betriebszyklus-Modus Frequenz-Modus
V A
Spannungsmessung Strom in Ampere
Widerstand in Ohm Diodenprüfung
F
Kapazität in Farad Durchgangsprüfung
n
Relativ- / Null-Modus Nano 10
-9
m µ
Milli 10 Mikro 10
-3 -6
M Mega 10 k Kilo 10
6 3
°F °C
Grad Fahrenheit Grad Celsius
ELEKTRISCHE SPEZIFIKATIONEN
DC-Spannungsmessung
Bereich Au ösung Genauigkeit
600 mV bis 600 V ± (0,5 % + 4 Stellen)
0,1 mV bis 100 mV
1000 V 1 V ± (0,8 % + 10 Stellen)
Überlastungsschutz: 1000 V
AC-Spannungsmessung
Bereich Au ösung Genauigkeit
600 mV bis 750 V 0,1 mV bis 1 V ± (2,0 % + 5 Stellen)
Überlastungsschutz: 750 V RMS Frequenzgang: 45 bis 400 Hz
Mindestspannung für Frequenzmessung: 2,5 V RMS
Resonanz: True-RMS
DC-Strommessung
Bereich Au ösung Genauigkeit
600 µA 0,1 µA
± (1,2 % + 3 Stellen)
2000 µA 1 µA
60 A 0,01 A ± (2,5 % + 15 Stellen)
600 A 0,1 A ± (1,5 % + 8 Stellen)
Überlastungsschutz:
Spannung: 600 V RMS
•
Stromstärke: Leitungen 2000 A, Zange 600 A
•
AC-Strommessung
Bereich Au ösung Genauigkeit
600 µA 0,1 µA ± (2,0 % + 5 Stellen)
2000 µA 1 µA ± (1,5 % + 5 Stellen)
60 A 0,01 A ± (2,9 % + 15 Stellen)
600 A 0,1 A ± (1,9 % + 8 Stellen)
Überlastungsschutz:
Spannung: 600 V RMS
•
Stromstärke: Leitungen 2000 A, Zange 600 A
•
Frequenz: 45 bis 400 Hz
Mindeststromstärke für Frequenzmessung: 400 µA bzw. 20 A
Mindeststromstärke für Messung mit Zange: 0,2 A
Resonanz: True-RMS
Widerstandsmessung
Bereich Au ösung Genauigkeit
600 bis 6 M 0,1 bis 1 k ± (1,0 % + 4 Stellen)
60 M 10 k ± (2,0 % + 4 Stellen)
Überlastungsschutz: 600 V RMS
Kapazitätsmessung
Bereich Au ösung Genauigkeit
60 nF bis 6000 µF 0,01 nF bis 1 µF ± (3,5 % + 6 Stellen)
Überlastungsschutz: 600 V RMS
Frequenzmessung (Spannung)
Bereich Au ösung Genauigkeit
99,99 Hz bis 499,9 kHz 0,01 Hz bis 100 Hz ± (0,1 % + 4 Stellen)
Überlastungsschutz: 600 V RMS Emp ndlichkeit: 2,5 V RMS
Betriebszyklus-Messung
Bereich Au ösung Genauigkeit
1,0 bis 99,0 % 0,1 % ± (0,1 % + 5 Stellen)
Überlastungsschutz: 600 V RMS Emp ndlichkeit: 1,2 Vpp bis 50 Vpp
Frequenzbereich:
<500 Hz
Diodenprüfung
Überlastungsschutz Bereich Prüfstrom Leerlaufspannung
< 1,8 V DC
600 V RMS 6,0 V Ca. 0,25 mA
Durchgangsprüfung
Überlastungsschutz Leerlaufspannung
< 0,44 V
600 V RMS
Temperaturmessung
Bereich Au ösung Genauigkeit
-30 °C bis -10 °C
0,1 °C (0,1 °F) ±3,0 °C (±5,4 °F)
(-22 °F bis 14 °F)
-9 °C bis 400 °C
0,1 °C (0,1 °F) ±(1,0 % + [2,0 °C bzw. 3,6 °F])
(15 °F bis 752 °F)
Überlastungsschutz: 600 V RMS
Berührungsloser Spannungsprüfer
ON-Spannung
Ca. 25 V AC
GARANTIE
www.kleintools.com/warranty
REINIGUNG
Schalten Sie das Gerät aus, und entfernen Sie die Messleitungen. Reinigen Sie das
Gerät mit einem feuchten Tuch. Verwenden Sie keine Scheuer- oder Lösungsmittel.
LAGERUNG
Entnehmen Sie die Batterien, wenn das Gerät über einen längeren Zeitraum
nicht verwendet wird. Setzen Sie das Gerät keinen hohen Temperaturen oder
Luftfeuchtigkeiten aus. Nach einem Zeitraum der Aufbewahrung unter extremen
Bedingungen, die außerhalb der in den technischen Daten angegebenen
Grenzwerte liegen, bringen Sie das Gerät zunächst wieder in eine normale
Betriebsumgebung, bevor Sie es verwenden.
ENTSORGUNG/RECYCLING
Entsorgen Sie das Gerät und sein Zubehör nicht über den
Hausmüll. Gerät und Zubehör müssen den lokalen Vorschriften
entsprechend entsorgt werden.
KUNDENSERVICE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
+1-877-775-5346
customerservice@kleintools.com
www.kleintools.com
139881 Rev. 11/14 C 139881 Rev. 11/14 C
CL2300A
DEUTSCH
GEBRAUCHSANLEITUNG
600 A AC/DC-TRMS-Stromzange
mit Temperatur
• BERÜHRUNGSLOSER
SPANNUNGSPRÜFER
• TRUE-RMS
• TEMPERATUR
• AUTO-RANGE /
MANUELLER
BEREICH
• DATENSPEICHERUNG
• MAX / MIN 2300A
• BALKENDIAGRAMM
• HINTERGRUND-
BELEUCHTUNG
• ARBEITSLICHT
• 3-5/6 STELLEN
5999-ZÄHLUNGEN-LCD
750 V
1000 V
600 A
