DEUTSCH
CL2300A
Gebrauchsanleitung
ALLGEMEINE TECHNISCHE DATEN
Das Klein Tools CLCL2300A ist eine True-RMS-Auto-Range-Stromzange. Es misst die
AC/DC-Spannung, AC/DC-Stromstärke, den Widerstand, die Kapazität, die Frequenz,
den Betriebszyklus und die Temperatur. Darüber hinaus können Sie mit dem Gerät
berührungslose Spannungs-, Dioden- und Durchgangsprüfungen vornehmen.
• Betriebshöhe: 2.000 m (6.562 ft.)
• Feuchtigkeit: 80 % max.
• Betriebstemperatur: 0 °C bis 45 °C (32 °F bis 113 °F)
• Aufbewahrungstemperatur: 0 °C bis 60 °C (32 °F bis 140 °F)
• Genauigkeitstemperatur: 18 °C bis 28 °C (64 °F bis 82 °F)
• Temperaturkoef zient: 0,1*(angegebene Genauigkeit) / °C
• Abmessungen: 194 x 65 x 35 mm (7,65" x 2,56" x 1,375")
• Gewicht: 337 g (11,9 oz.)
• Kalibrierung: Ein Jahr lang präzise
• Genauigkeit: ± (% der Messung + Zahl der am wenigsten wichtigen Stellen)
• Schutzart: Zertifiziert nach IP42
• Sturzschutz: 2 m (6,6 ft.)
• Messkategorie: CAT III (1000 V), CAT IV (600 V)
• Elektromagnetische Umgebung: EN61326-1:2013 Dieses Gerät
entspricht den Anforderungen für den Einsatz in einfachen und
gesteuerten elektromagnetischen Umgebungen, wie Wohnbereichen,
Geschäfts-/Gewerbebereichen und Kleinbetrieben.
Änderungen der technischen Daten vorbehalten.
WARNUNGEN
Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und
Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und
Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und
Wartung des Geräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise
Wartung des Geräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise
Wartung des Geräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise
Wartung des Geräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise
können schwere bis lebensgefährliche Verletzungen verursacht werden.
können schwere bis lebensgefährliche Verletzungen verursacht werden.
• Überprüfen Sie vor jeder Verwendung, ob das Multimeter korrekt
Überprüfen Sie vor jeder Verwendung, ob das Multimeter korrekt
Überprüfen Sie vor jeder Verwendung, ob das Multimeter korrekt
arbeitet, indem Sie eine bekannte Spannung oder Stromstärke messen.
arbeitet, indem Sie eine bekannte Spannung oder Stromstärke messen.
• Verwenden Sie das Gerät niemals in einem Stromkreis mit
Spannungen, die die zulässige Stärke nach der Kategorieeinstufung
Spannungen, die die zulässige Stärke nach der Kategorieeinstufung
Spannungen, die die zulässige Stärke nach der Kategorieeinstufung
für dieses Multimeter überschreiten.
für dieses Multimeter überschreiten.
• Verwenden Sie das Multimeter niemals während eines Gewitters oder
bei feuchten Witterungsbedingungen.
• Verwenden Sie das Multimeter und die Messleitungen nicht, wenn
Verwenden Sie das Multimeter und die Messleitungen nicht, wenn
Verwenden Sie das Multimeter und die Messleitungen nicht, wenn
Beschädigungen oder vermeintliche Beschädigungen erkennbar sind.
Beschädigungen oder vermeintliche Beschädigungen erkennbar sind.
• Stellen Sie sicher, dass die Leitungen des Multimeters vollständig
Stellen Sie sicher, dass die Leitungen des Multimeters vollständig
Stellen Sie sicher, dass die Leitungen des Multimeters vollständig
eingesetzt sind, und halten Sie Ihre Finger von den metallenen
eingesetzt sind, und halten Sie Ihre Finger von den metallenen
eingesetzt sind, und halten Sie Ihre Finger von den metallenen
eingesetzt sind, und halten Sie Ihre Finger von den metallenen
Messkontakten fern, während Sie eine Messung vornehmen.
Messkontakten fern, während Sie eine Messung vornehmen.
• Öffnen Sie das Multimeter niemals, um Batterien auszutauschen,
solange die Messkontakte noch verbunden sind.
• Gehen Sie bei der Arbeit mit Spannungen von mehr als 60 V DC bzw.
Gehen Sie bei der Arbeit mit Spannungen von mehr als 60 V DC bzw.
Gehen Sie bei der Arbeit mit Spannungen von mehr als 60 V DC bzw.
25 V AC RMS mit der gebotenen Sorgfalt vor. Bei Spannungen dieser
25 V AC RMS mit der gebotenen Sorgfalt vor. Bei Spannungen dieser
25 V AC RMS mit der gebotenen Sorgfalt vor. Bei Spannungen dieser
25 V AC RMS mit der gebotenen Sorgfalt vor. Bei Spannungen dieser
Stärke besteht die Gefahr eines Stromschlags.
Stärke besteht die Gefahr eines Stromschlags.
• Um inkorrekte Messungen zu vermeiden, durch die das Risiko eines
Um inkorrekte Messungen zu vermeiden, durch die das Risiko eines
Um inkorrekte Messungen zu vermeiden, durch die das Risiko eines
Stromschlags besteht, ersetzen Sie die Batterien, sobald das Symbol
Stromschlags besteht, ersetzen Sie die Batterien, sobald das Symbol
Stromschlags besteht, ersetzen Sie die Batterien, sobald das Symbol
Stromschlags besteht, ersetzen Sie die Batterien, sobald das Symbol
für fast leere Batterien angezeigt wird.
für fast leere Batterien angezeigt wird.
• Sofern Sie nicht die Spannung oder Stromstärke messen, schalten
Sofern Sie nicht die Spannung oder Stromstärke messen, schalten
Sofern Sie nicht die Spannung oder Stromstärke messen, schalten
Sie die Stromversorgung ab und verriegeln Sie diese, bevor Sie den
Sie die Stromversorgung ab und verriegeln Sie diese, bevor Sie den
Sie die Stromversorgung ab und verriegeln Sie diese, bevor Sie den
Sie die Stromversorgung ab und verriegeln Sie diese, bevor Sie den
Widerstand oder die Kapazität messen.
Widerstand oder die Kapazität messen.
• Beachten Sie in jedem Fall die lokalen und nationalen
Beachten Sie in jedem Fall die lokalen und nationalen
Beachten Sie in jedem Fall die lokalen und nationalen
Sicherheitsbestimmungen. Bei der Arbeit an gefährlichen
Sicherheitsbestimmungen. Bei der Arbeit an gefährlichen
Sicherheitsbestimmungen. Bei der Arbeit an gefährlichen
Sicherheitsbestimmungen. Bei der Arbeit an gefährlichen
spannungsführenden Leitungen muss persönliche Schutzausrüstung
spannungsführenden Leitungen muss persönliche Schutzausrüstung
spannungsführenden Leitungen muss persönliche Schutzausrüstung
spannungsführenden Leitungen muss persönliche Schutzausrüstung
getragen werden, um Verletzungen durch Stromschläge und
getragen werden, um Verletzungen durch Stromschläge und
Lichtbögen zu verhindern.
SYMBOLE
AC Wechselstrom
Warnung oder Sicherheitshinweis
DC Gleichstrom
Gefährliche Stromstärke
DC/AC-Spannung oder -Strom
Doppelt isoliert Klasse II
Gerät geeignet für sicheres
Erde
Anschließen/Trennen an/von
AC-Quelle
stromführenden Leitungen

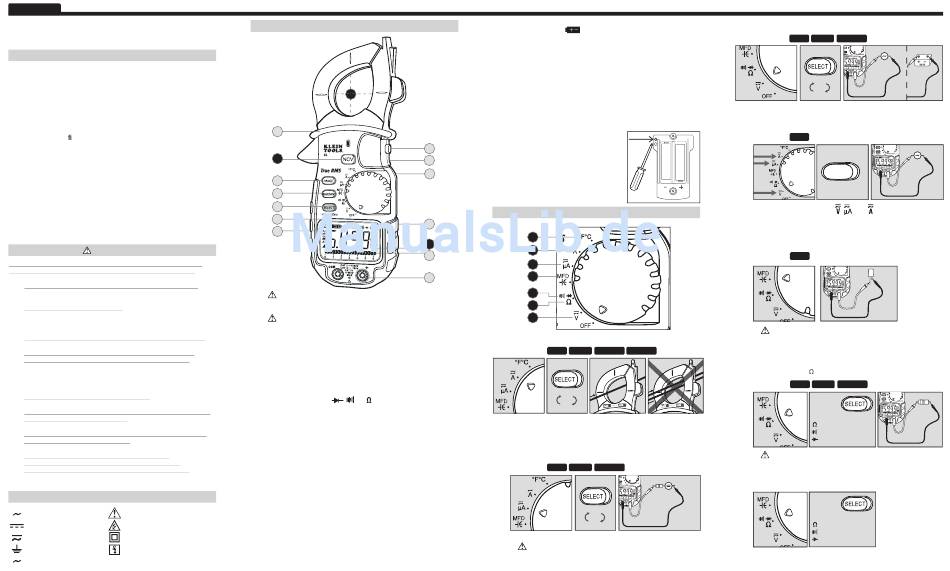

FUNKTIONSDETAILS
1
B
E
8
2300A
J
L
F
G
D
H
I
C
4
K
A
A.
Verwenden Sie Leitungen der Schutzkategorie CAT IV oder höher.
VERSUCHEN SIE NICHT, Messungen von mehr als 1000 V DC bzw.
750 V AC oder 2000 µA durchzuführen.
B.
Halten Sie Ihre Hände beim Messen von hohen Stromstärken
unterhalb der Leitung.
C.
Auto-Abschaltung (Apo)
• Das Gerät schaltet sich bei Nichtverwendung nach 30 Minuten ab.
• Drehen Sie den Wahlschalter oder drücken Sie eine Taste, um das
Gerät wieder zu aktivieren.
• Bei Verwendung der Max/Min-Funktion deaktiviert.
• Durch Gedrückthalten des Wahlschalters beim Einschalten wird die
Auto-Abschaltung deaktiviert.
D.
Funktionswahlschalter
• Umschalten zwischen AC und DC.
• Umschalten zwischen
,
und .
• Halten Sie die Taste 2 Sekunden lang gedrückt, um zwischen AC,
Frequenz und Betriebszyklus umzuschalten.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um das Display auf null
zu setzen (nur für DC-Zangenstrom).
• Umschalten zwischen °F und °C.
E.
Speichern / Hintergrundbeleuchtung / Arbeitslicht
• Drücken Sie die Taste, um den aktuellen Wert auf dem Display zu speichern.
• Drücken Sie erneut, um zur Messung zurückzukehren.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um die Beleuchtung
ein- oder auszuschalten.
• Bei Verwendung der Beleuchtung verkürzt sich die Batterielebensdauer deutlich.
F.
Auto-Range / Manueller Bereich
• Drücken Sie die Taste mehrmals, um durch die manuellen Bereiche zu blättern.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um zum Auto-Range-Modus
zurückzukehren.
• AT
wird nur im Auto-Range-Modus auf dem LCD-Display angezeigt.
G.
Max/Min-Speicherung
• Drücken Sie die Taste, um den Max/Min-Modus aufzurufen. In diesem
Modus werden die höchsten und niedrigsten Werte gespeichert.
• Drücken Sie die Taste mehrmals, um zwischen dem höchsten und
niedrigsten Messwert zu wechseln.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um zur aktuellen Messung
zurückzukehren und die gespeicherten Maximal- und Minimalwerte zu löschen.
H. I. Batteriewechsel
• Wenn das Symbol
auf dem LCD-Display angezeigt wird, müssen
die Batterien ersetzt werden.
• Entfernen Sie dazu die Schraube auf der Rückseite und tauschen Sie die
Batterien aus (2x AAA).
J.
Magnetische Rückseite
• Bringen Sie das Gerät an einem Metallgegenstand an, um die Hände frei
zu haben.
K.
Balkendiagramm
• Das Balkendiagramm zeigt eine ungefähre Analogdarstellung der
Messung.
• Das Balkendiagramm reagiert wesentlich schneller als die digitale
Anzeige.
• Die Skala des Balkendiagramms reicht von Null bis zum maximalen
Messwert des ausgewählten Bereichs.
L.
Temperaturanpassung
• Entfernen Sie die Batterieabdeckung.
• Legen Sie den Temperaturfühler in
destilliertes Wasser mit zerstoßenem Eis
(eine Standardmethode für 0 °C und 32 °F).
• Verwenden Sie einen kleinen
Schraubenzieher, um die Schraube in
der linken oberen Ecke des Batteriefachs
einzustellen (siehe Abbildung), bis das
Display 0 °C bzw. 32 °F zeigt.
2300A
BEDIENUNG DER FUNKTIONEN
9
1
2
5
7
6
3
1.
AC/DC-Strom (groß): < 600 A
Funktionen:
PRESS
HOLD
RANGE
MAX/MIN
ZERO (DC)
DRÜCKEN
AC
DC
• Die höchste Genauigkeit wird erreicht, wenn die Leitung mittig
durch die Führung läuft.
• Gegenläufige Stromleitungen können nicht gemessen werden.
Verwenden Sie bei Bedarf einen Leitungsteiler*.
AC/DC-Strom (klein): < 2000 µA
2.
Funktionen:
PRESS
HOLD
RANGE
MAX/MIN
DRÜCKEN
AC
DC
• Wählen Sie „AC" oder „DC" für die Stromquelle.
•
Durch Stromstärken über 2000 µA wird das Gerät beschädigt.
* Nur für Nordamerika.
AC/DC-Spannung: < 750 V AC bzw. 1000 V DC
3.
PRESS
Funktionen:
HOLD
RANGE
MAX/MIN
DRÜCKEN
AC
DC
• Wählen Sie „AC" oder „DC" für die Spannungsquelle.
4.
Frequenz (Hz) / Betriebszyklus (siehe Funktionsbeschreibungen)
Funktionen:
HOLD
GEDRÜCKT
HALTEN
SELECT
Hz/Duty/Zero
• Wählen Sie die Einstellung ,
oder .
• Für Frequenzen außerhalb des zulässigen Bereichs wird
„0,000 Hz" angezeigt.
Kapazität: < 6000 µF
5.
Funktionen:
HOLD
•
Entladen Sie den Kondensator ordnungsgemäß, bevor Sie
mit der Messung beginnen.
• Die Messung kann bei großen Kondensatoren bis zu
60 Sekunden dauern.
Widerstand: < 60 M
6.
Funktionen:
HOLD
RANGE
MAX/MIN
DRÜCKEN
DRÜCKEN
SIE
ZUR AUSWAHL VON
ZUR AUSWAHL VON
Widerstand
Widerstand
Durchgang
Durchgang
Diode
•
MESSEN SIE NIEMALS den Widerstand einer
stromführenden Leitung.
7.
Diode / Durchgang
DRÜCKEN
DRÜCKEN
SIE
ZUR AUSWAHL VON
ZUR AUSWAHL VON
Widerstand
Widerstand
Durchgang
Durchgang
Diode
Dioden- / Durchgangsfunktionen Fortsetzung auf der nächsten Seite
