Klein Tools CL600 Gebrauchsanleitung
Klein Tools CL600 Gebrauchsanleitung

Klein Tools CL600 Gebrauchsanleitung

True-rms messtechnik

Werbung

DEUTSCH
GEBRAUCHSANLEITUNG
Digitale 600 A
AC-Stromzange mit
automatischer
Bereichseinstellung
True-RMS
Messtechnik
• BERÜHRUNGSLOSER
SPANNUNGSPRÜFER
• AUTOMATISCHE
BEREICHSEINSTELLUNG
• DATENSPEICHERUNG
• BEREICHSSPEICHERUNG
• AKUSTISCHE
DURCHGANGSMESSUNG
• DIODENPRÜFUNG
1000 V
600 A
60 M
Ω
CL600

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Klein Tools CL600

  • Seite 1 CL600 DEUTSCH GEBRAUCHSANLEITUNG Digitale 600 A AC-Stromzange mit automatischer Bereichseinstellung True-RMS Messtechnik • BERÜHRUNGSLOSER SPANNUNGSPRÜFER • AUTOMATISCHE BEREICHSEINSTELLUNG • DATENSPEICHERUNG • BEREICHSSPEICHERUNG • AKUSTISCHE DURCHGANGSMESSUNG • DIODENPRÜFUNG 1000 V 600 A 60 M Ω...
  • Seite 2: Allgemeine Technische Daten

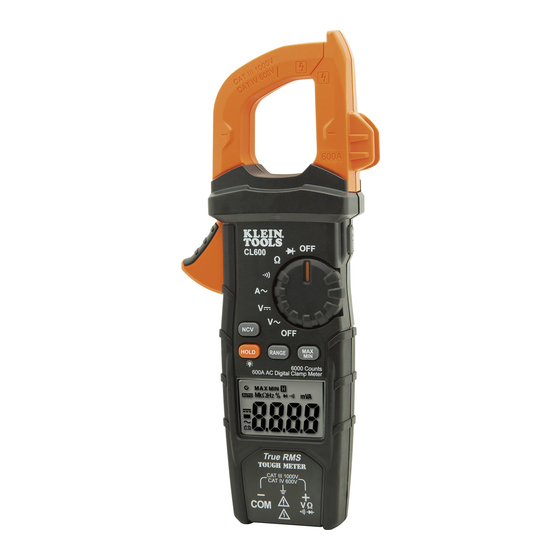

    DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools CL600 ist eine digitale TRMS-Stromzange mit automatischer Bereichseinstellung (für Effektivwerte) zur Messung von AC-Strom über die Zange und zur Messung von AC/DC- Spannung, Widerstand, Durchgang sowie Diodenprüfung über Messleitungen. • Betriebshöhe: 2000 m (6562 ft) •...
  • Seite 3: Elektrische Spezifikationen

    ELEKTRISCHE SPEZIFIKATIONEN Funktion Bereich Auflösung Genauigkeit (50/60 Hz) 6,000 V 1 mV ±(1,5 % + 5 Stellen) 60,00 V 10 mV Spannung ±(1,2 % + 5 Stellen) 600,0 V 100 mV (V AC) 1000 V ±(1,5 % + 5 Stellen) 600 mV 0,1 mV ±(1,0 % + 8 Stellen) 6,000 V 1 mV...
  • Seite 4: Symbole Auf Dem Messgerät

    DEUTSCH WARNHINWEISE Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und Wartung des Messgeräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise können schwere bis lebensgefährliche Verletzungen verursacht werden. • Überprüfen Sie vor jeder Verwendung, ob das Messgerät korrekt arbeitet, indem Sie eine bekannte Spannung oder Stromstärke messen.
  • Seite 5 FUNKTIONSDETAILS HINWEIS: In diesem Messgerät sind keine vom Benutzer zu wartenden Teile vorhanden. LCD-Display mit 6000 Counts Taste „MAX/MIN“ Funktionswahlschalter Taste für Datenspeicherung/ Hintergrundbeleuchtung Nr. 2 Zange Zangenauslöser (zum Öffnen der Zange drücken) „COM“-Buchse Markierungspfeile „VΩ“-Buchse Taste für berührungslose Spannungsprüfung Taste für Datenspeicherung/ Messleitungshalter für Messfühler Hintergrundbeleuchtung...
  • Seite 6: Hintergrundbeleuchtung

    DEUTSCH FUNKTIONSTASTEN EIN/AUS Zum Einschalten des Messgeräts drehen Sie den Funktionswahlschalter von der Stellung „OFF“ („AUS“) auf eine beliebige Messeinstellung. Zum Ausschalten des Messgeräts drehen Sie den Funktionswahlschalter auf eine der Stellungen mit der Bezeichnung „OFF“ („AUS“). Standardmäßig schaltet das Gerät nach 30 Minuten Inaktivität automatisch ab. Schaltet das Messgerät automatisch ab, während es sich in einer Messeinstellung befindet, drehen Sie den Funktionswahlschalter auf eine andere Stellung (außer auf eine der Stellungen...
  • Seite 7: Berührungslose Spannungsprüfung

    FUNKTIONSTASTEN MAX/MIN Wird die Taste „MAX/MIN“ gedrückt, verfolgt das Messgerät die maximalen und minimalen Werte und die Differenz zwischen beiden, während es weiter Messungen durchführt. 1. Um zwischen dem Maximalwert (MAX) und dem Minimalwert (MIN) umzuschalten, drücken Sie während der Messung die Taste „MAX/MIN“.
  • Seite 8: Prüfung An Cat Iii-/Cat Iv-Messstellen

    DEUTSCH BETRIEBSANLEITUNG ANSCHLUSS DER MESSLEITUNGEN Führen Sie keine Messungen durch, wenn die Leitungen nicht richtig eingesteckt sind. Dies könnte zu einer zeitweise unterbrochenen Messwertanzeige führen. Drücken Sie die Leitungen fest bis zum Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung sicherzustellen. FALSCH RICHTIG PRÜFUNG AN CAT III-/CAT IV-MESSSTELLEN...
  • Seite 9 BETRIEBSANLEITUNG AC-STROM (UNTER 600 A) Um AC-Strom zu messen, drücken Sie zum Öffnen der Zange den Zangenauslöser und schließen Sie sie um eine stromführende Leitung herum. Beim Messen ist darauf zu achten, dass die Zange vollständig geschlossen und der Auslöser vollständig gelöst ist, und dass die Leitung, ausgerichtet auf die Markierungspfeile , lotrecht durch die Mitte der Zange...
  • Seite 10 DEUTSCH BETRIEBSANLEITUNG AC-SPANNUNG (UNTER 1000 V) 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die AC-Spannungseinstellung V Schwarze Rote Leitung Leitung 2. Legen Sie die Messleitungen am zu messenden Stromkreis an, um die Spannung zu messen.
  • Seite 11: Wiederstandmessung

    BETRIEBSANLEITUNG DURCHGANG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Durchgangseinstellung 2. Machen Sie den Stromkreis spannungslos. 3. Verbinden Sie den Leiter oder Stromkreis mit den Messleitungen, um auf Durchgang zu prüfen.
  • Seite 12 DEUTSCH BETRIEBSANLEITUNG DIODENPRÜFUNG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse und die SCHWARZE Messleitung in die COM-Buchse ein, und drehen Sie den Funktionswahlschalter auf die Diodeneinstellung 2. Berühren Sie die Diode mit den Messleitungen. Ein Anzeigewert von 200 bis 800 mV bedeutet „Vorwärtspolung“, „OL“ bedeutet „Rückwärtspolung“.
  • Seite 13: Wartung

    WARTUNG BATTERIEWECHSEL Wenn das Symbol im LCD-Display angezeigt wird, müssen die Batterien ersetzt werden. 1. Entfernen Sie die Schraube von der Batterieabdeckung. 2. Ersetzen Sie die 2 AAA-Batterien (achten Sie auf die Polarität). 3. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie sie mit der Schraube.
  • Seite 14: Garantie

    Entsorgen Sie das Gerät und sein Zubehör nicht über den Hausmüll. Gerät und Zubehör müssen den lokalen Vorschriften entsprechend entsorgt werden. Weitere Informationen finden Sie unter www.epa.gov oder www.erecycle.org. KUNDENSERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069, USA +1-877-775-5346 customerservice@kleintools.com www.kleintools.com...
