NEDERLANDS
CL2300A
Handleiding
ALGEMENE SPECIFICATIES
De Klein Tools CL2300A is een echte-RMS klemmeter met automatisch bereik.
Dit product meet wisselspanning/gelijkspanning, wisselstroom/gelijkstroom,
weerstand, capaciteit, frequentie, dutycycle en temperatuur. Het kan tevens
contactloze spanning, dioden en continuïteit testen.
• Werkbare hoogte: 2000 m (6562 ft.)
• Luchtvochtigheid: 80 % max
• Werkbare temperatuur: 18 °C tot 45 °C (64 °F tot 113 °F)
• Opslagtemperatuur 0 °C tot 60 °C (32 °F tot 140 °F)
• Nauwkeurigheid van temperatuur: 18 °C tot 28 °C (64 °F tot 82 °F)
• Temperatuurcoëf ciënt: 0,1* (opgegeven nauwkeurigheid) / °C
• Afmetingen: 194 x 65 x 35 mm (7,65 x 2,56 x 1,375 inch)
• Gewicht: 337 g (11,9 oz.)
• Kalibratie: 1 jaar nauwkeurig
• Nauwkeurigheid: ± (% van uitlezing + aantal van minst significante cijfers)
• Bescherming tegen binnendringing: IP42-gecertificeerd
• Valbescherming: 2 m (6,6 ft.)
• Veiligheidsclassi catie: CAT III 1000V, CAT IV 600V
• Elektromagnetische omgeving: EN61326-1:2013 Deze uitrusting
voldoet aan de eisen voor gebruik in standaard en gecontroleerde
elektromagnetische omgevingen, zoals woningen, bedrijfsterreinen,
en licht industriële locaties.
Specificaties kunnen worden gewijzigd.
WAARSCHUWINGEN
Ten behoeve van veilige bediening en werking van het testapparaat deze Ten behoeve van veilige bediening en werking van het testapparaat deze Ten behoeve van veilige bediening en werking van het testapparaat deze
instructies opvolgen. Het veronachtzamen van deze waarschuwingen kan instructies opvolgen. Het veronachtzamen van deze waarschuwingen kan instructies opvolgen. Het veronachtzamen van deze waarschuwingen kan instructies opvolgen. Het veronachtzamen van deze waarschuwingen kan
leiden tot ernstig letsel of de dood. leiden tot ernstig letsel of de dood.
• Controleer de werking van de meter voorafgaand aan elk gebruik door
een bekende spanning of stroom te meten.
• Gebruik de meter nooit in een stroomkring met spanningen die hoger
zijn dan de op de categorie gebaseerde classificatie van deze meter.
• Gebruik de meter niet tijdens elektrische stormen of in nat weer.
• Gebruik de meter niet en test draden niet als het erop lijkt dat deze
beschadigd zijn.
• Zorg dat de draden van de meter goed zijn bevestigd en houd vingers
uit de buurt van de contactpunten van de metalen meetpennen tijdens
het verrichten van metingen.
• Open de meter niet om batterijen te vervangen terwijl de meetpennen
zijn verbonden.
• Wees voorzichtig tijdens het werken met spanningen boven 60V
gelijkstroom of 25V wisselstroom RMS. Dergelijke spanningen
vormen een schokgevaar.
• Om onjuiste uitlezing die tot een elektrische schok kunnen leiden te
voorkomen, dient u de batterijen te vervangen als de indicatie voor
een lage batterijspanning wordt weergegeven.
• Tenzij u spanning of stroom meet, dient u de voeding uit te schakelen
en volledig af te sluiten alvorens de weerstand of capaciteit te meten.
• Houd u altijd aan lokale en nationale veiligheidsvoorschriften. Gebruik
persoonlijke bescherming om letsel als gevolg van een schok of
vlamboog te voorkomen bij blootstelling aan gevaarlijke geleiders die
onder spanning staan.
SYMBOLEN
Wisselstroom Waarschuwing of voorzorg
Gelijkstroom Gevaarlijke niveaus
Spanning of stroom (wissel/gelijk) Dubbel geïsoleerd, klasse II
Kan veilig worden
Aarde
losgekoppeld van
Wisselstroombron geleiders onder spanning

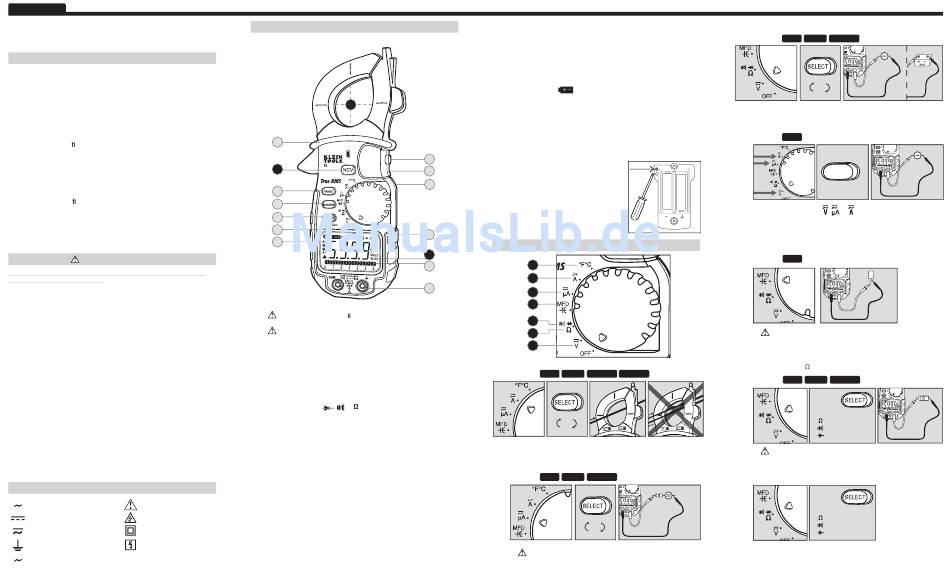

MEER INFORMATIE OVER DE FUNCTIES
1
B
E
8
2300A
J
L
F
G
D
H
I
C
4
K
A
A. Gebruik draden met classi catie CAT IV of hoger.
Meet NIET meer dan 1000V DC of 750V AC of 2000µA.
B. Houd uw handen onder deze lijn als u hoge stroomsterkten meet.
C. Automatisch uitschakelen (Apo)
• Apparaat wordt uitgeschakeld na 30 minuten niet te zijn gebruikt.
• Draai aan de keuzeknop of druk op een knop om het apparaat te
laten ontwaken.
• Uitgeschakeld tijdens de functie Max / Min.
• Als u de selectieknop ingedrukt houdt terwijl u het apparaat inschakelt,
wordt Automatisch uitschakelen gedeactiveerd.
D. Functionaliteitselectieknop
• Schakelen tussen wisselstroom en gelijkstroom. Schakelen tussen wisselstroom en gelijkstroom. Schakelen tussen wisselstroom en gelijkstroom.
• Schakelen tussen , en .
• Houd 2 seconden ingedrukt om heen en weer te schakelen tussen
wisselspanning, frequentie en dutycycle.
• Houd 2 seconden ingedrukt om het scherm op nul te stellen (alleen
gelijkstroomklem).
• Schakelen tussen ˚F en ˚C.
E. Hold / achtergrondverlichting / werkverlichting
• Houd de knop ingedrukt om de huidige invoer op het scherm
weergegeven te houden.
• Als u nog een keer drukt, keert u terug naar de op dit moment
gemeten waarde.
• Houd 2 seconden ingedrukt om lampjes in te schakelen /
uit te schakelen.
• Het gebruik van verlichting gaat ten koste van de levensduur van
de batterij.
F. Automatisch / handmatig bereik
• Druk herhaaldelijk op deze knop om door de mogelijkheden voor
handmatig bereik te gaan.
• Houd de knop gedurende 2 seconden ingedrukt om terug te keren naar
de modus voor automatisch bereik.
• AT
wordt alleen weergegeven op het LCD-scherm tijdens de modus
voor automatisch bereik.
G. Max / Min Hold
• Druk om de Max/Min-modus te selecteren; de grootste en kleinste
waarde worden opgeslagen wanneer deze modus is geactiveerd.
• Druk herhaaldelijk op deze knop om heen en weer te schakelen tussen
de maximale en minimale waarden.
• Houd de knop 2 seconden ingedrukt om terug te keren naar de op dit
moment gemeten waarde en de opgeslagen maximale en minimale
waarden te wissen.
H. I. Batterij vervangen
• Als de indicatie op het LCD-scherm wordt weergegeven, moeten
de batterijen worden vervangen.
• Verwijder de schroef aan de achterkant en vervang de 2 AAA-batterijen.
J. Magnetische achterkant
• Bevestig het instrument aan het metaal voor handsfree gebruik.
K. Staafdiagram
• De staafdiagram toont een benaderde analoge representatie van een meting.
• De staafdiagram reageert veel sneller dan het digitale scherm.
• De schaal van de staafdiagram loopt van nul tot de maximale waarde
van het geselecteerde bereik.
L. Temperatuur aanpassen
• Verwijder de batterijdeksel.
• Plaats temperatuursonde in gedistilleerd
water met geroerd schaafijs
(een standaard voor 0 °C en 32 °F).
• Gebruik een schroevendraaier met kleine
kop om de verscholen schroef aan te
passen linksboven in de batterijruimte,
zoals aangegeven, tot 0 °C of 32 °F op
het scherm staat.
2300A
INSTRUCTIES VOOR HET GEBRUIK VAN DE FUNCTIES
9
1
2
5
7
6
3
1. Wisselstroom/gelijkstroom (groot): < 600A
Functies: PRESS
HOLD RANGE MAX/MIN ZERO (DC)
DRUK OP
Wisselstroom
Gelijkstroom
• Centreer draden binnen de markeringen voor de hoogste nauwkeurigheid.
• Tegenovergestelde stromen heffen elkaar op; gebruik indien nodig
een draadsplitter*.
Wisselstroom/gelijkstroom (klein): < 2000µA
2.
Functies:
PRESS
HOLD RANGE MAX/MIN
DRUK OP
Wisselstroom
Gelijkstroom
• Selecteer AC of DC als stroombron.
• Een stroomsterkte van meer dan 2000µA beschadigt het instrument. Een stroomsterkte van meer dan 2000µA beschadigt het instrument.
* Alleen voor Noord-Amerika.
Wisselspanning/gelijkspanning: < 750 VAC of 1000V DC
3.
PRESS
Functies: HOLD RANGE MAX/MIN
DRUK OP
Wisselstroom
Gelijkstroom
• Selecteer AC of DC als spanningsbron.
4. Frequentie (Hz) / Dutycycle (Zie Meer informatie over de functies)
Functies:
HOLD
INDRUKKEN EN
VASTHOUDEN
SELECT
Hz/Duty/Zero
• Selecteer de instelling , of .
• Frequenties die buiten bereik zijn, worden weergegeven
als "0.000Hz".
Capaciteit: < 6000µF
5.
Functies: HOLD
• Ontlaad condensator op veilige wijze alvorens een meting
te verrichten.
• Voor grote condensatoren kan het uitlezen tot 60 seconden duren.
Weerstand: < 60M
6.
Functies: HOLD RANGE MAX/MIN
DRUK OP
OM TE SELECTEREN OM TE SELECTEREN
Weerstand Weerstand
Continuïteit Continuïteit Continuïteit
Diode Diode
• Meet weerstand NIET in een stroomkring die onder
spanning staat.
7. Diode / continuïteit
DRUK OP
OM TE SELECTEREN OM TE SELECTEREN
Weerstand Weerstand
Continuïteit Continuïteit Continuïteit
Diode Diode
Functies voor diode/continuïteit Zie ommezijde
