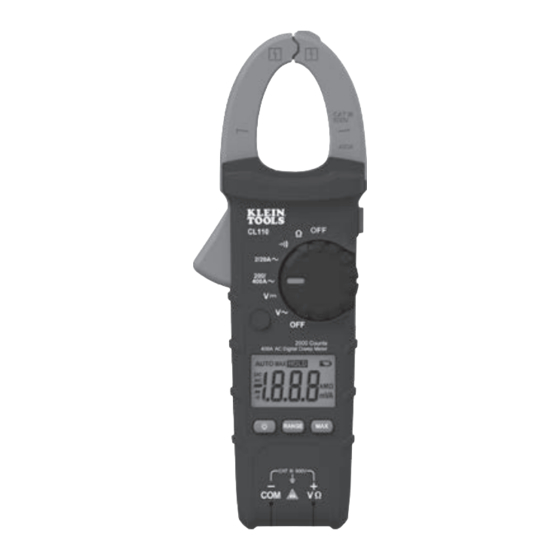

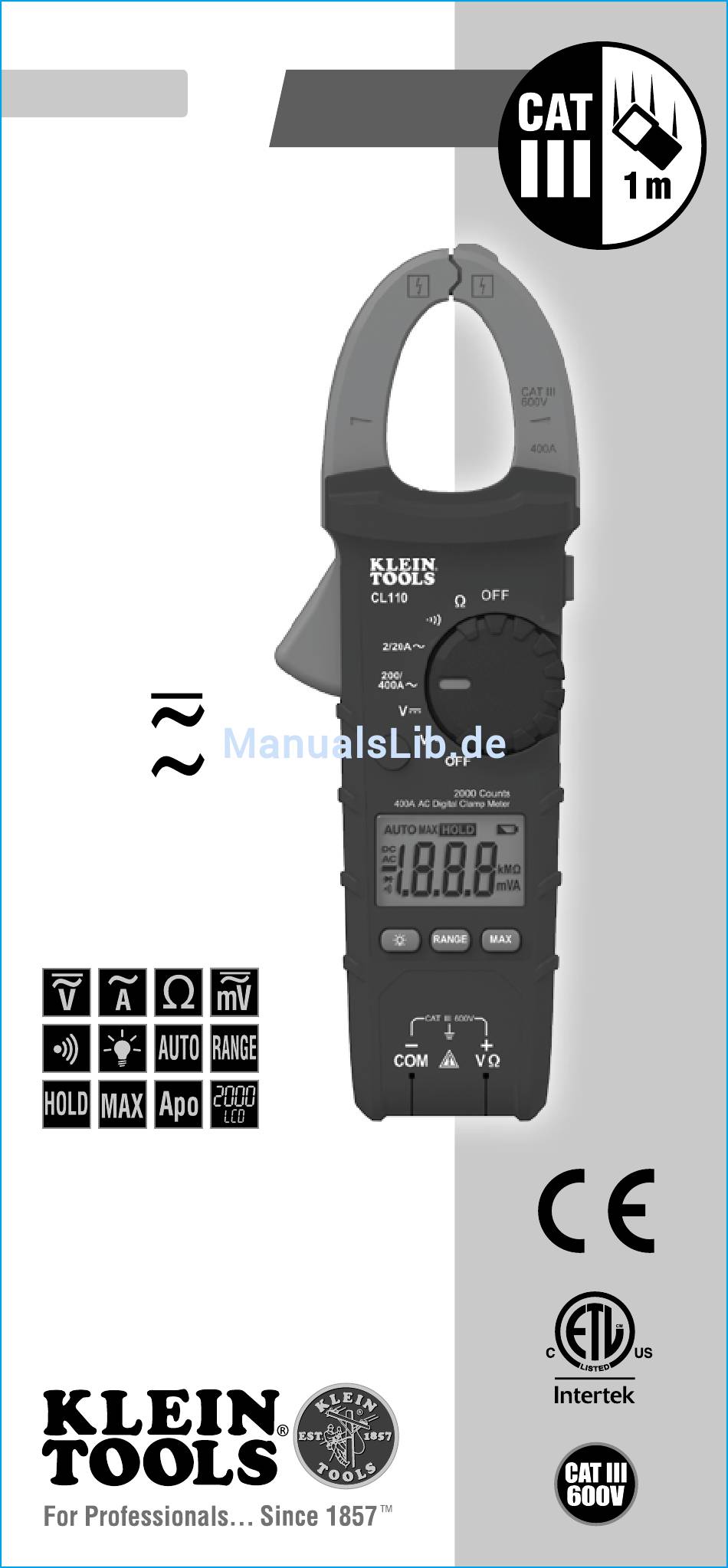

- Seite 1 CL110 DEUTSCH GEBRAUCHSANLEITUNG Digitale 400 A AC- Stromzange mit automatischer Bereichseinstellung • AUTOMATISCHE BEREICHSEINSTELLUNG • DATENSPEICHERUNG • BEREICHSSPEICHERUNG • AKUSTISCHE DURCHGANGSMESSUNG 600 V 400 A 20 M Ω...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools CL110 ist eine digitale Stromzange mit automatischer Bereichseinstellung zur Messung von AC-Strom über die Zange und AC/DC-Spannung, Widerstand und Durchgang über Messleitungen. • Betriebshöhe: 2000 m (6562 ft) • Relative Luftfeuchtigkeit: <95 % nicht kondensierend •... -
Seite 3: Elektrische Spezifikationen
ELEKTRISCHE SPEZIFIKATIONEN Funktion Bereich Auflösung Genauigkeit 200,0 mV 0,1 mV ±(2,5 % + 10 Stellen) 2,000 V 1 mV Spannung 20,00 V 10 mV ±(2,0 % + 5 Stellen) (V AC) 200,0 V 100 mV 600 V 200,0 mV 0,1 mV ±(1,0 % + 8 Stellen) 2,000 V 1 mV Spannung... -
Seite 4: Symbole Auf Dem Messgerät
DEUTSCH WARNHINWEISE Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und Wartung des Messgeräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise können schwere bis lebensgefährliche Verletzungen verursacht werden. • Überprüfen Sie vor jeder Verwendung, ob das Messgerät korrekt arbeitet, indem Sie eine bekannte Spannung oder Stromstärke messen. •... - Seite 5 FUNKTIONSDETAILS HINWEIS: In diesem Messgerät sind keine vom Benutzer zu wartenden Teile vorhanden. 1. LCD-Display mit 2000 Counts 7. Taste „RANGE“ („BEREICH“) 2. Funktionswahlschalter 8. Taste „MAX“ („MAXIMUM“) 3. Zange 9. Datenspeicherungstaste „HOLD“ („HALTEN“) 4. „COM“-Buchse 10. Zangenauslöser (zum Öffnen der Zange drücken) 5.
-
Seite 6: Hintergrundbeleuchtung
DEUTSCH FUNKTIONSTASTEN EIN/AUS Zum Einschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 von der Stellung „OFF“ („AUS“) auf eine beliebige Messeinstellung. Zum Ausschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 auf eine der Stellungen mit der Bezeichnung „OFF“ („AUS“). Standardmäßig schaltet das Gerät nach 15 Minuten Inaktivität automatisch ab. - Seite 7 BETRIEBSANLEITUNG ANSCHLUSS DER MESSLEITUNGEN Führen Sie keine Messungen durch, wenn die Leitungen nicht richtig eingesteckt sind. Dies könnte zu einer zeitweise unterbrochenen Messwertanzeige führen. Drücken Sie die Leitungen fest bis zum Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung sicherzustellen. FALSCH RICHTIG PRÜFUNG AN CAT III-/CAT IV-MESSSTELLEN...
- Seite 8 DEUTSCH BETRIEBSANLEITUNG AC-STROM (UNTER 400 A) Um AC-Strom zu messen, drücken Sie zum Öffnen der Zange den Zangenauslöser 10 und schließen Sie sie um eine stromführende Leitung herum. Beim Messen ist darauf zu achten, dass die Zange vollständig geschlossen und der Auslöser 10 vollständig gelöst ist, und dass die Leitung, ausgerichtet auf die Markierungspfeile 11 , lotrecht durch die Mitte der Zange führt.
- Seite 9 BETRIEBSANLEITUNG AC/DC-SPANNUNG (UNTER 600 V) 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die DC-Spannungseinstellung oder die AC-Spannungseinstellung . Beachten Sie die Symbole „DC“...
- Seite 10 DEUTSCH BETRIEBSANLEITUNG WIEDERSTANDMESSUNG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Widerstandseinstellung . Das Widerstandssymbol erscheint im Display. 2. Machen Sie den Stromkreis spannungslos. 3.
-
Seite 11: Wartung
WARTUNG BATTERIEWECHSEL Wenn das Symbol im LCD-Display angezeigt wird, müssen die Batterien ersetzt werden. 1. Entfernen Sie die Schraube von der Batterieabdeckung. 2. Ersetzen Sie die 3 AAA-Batterien (achten Sie auf die Polarität). 3. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie sie mit der Schraube. -
Seite 12: Garantie
Entsorgen Sie das Gerät und sein Zubehör nicht über den Hausmüll. Gerät und Zubehör müssen den lokalen Vorschriften entsprechend entsorgt werden. Weitere Informationen finden Sie unter www.epa.gov oder www.erecycle.org. KUNDENSERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069, USA +1-877-775-5346 customerservice@kleintools.com www.kleintools.com...
