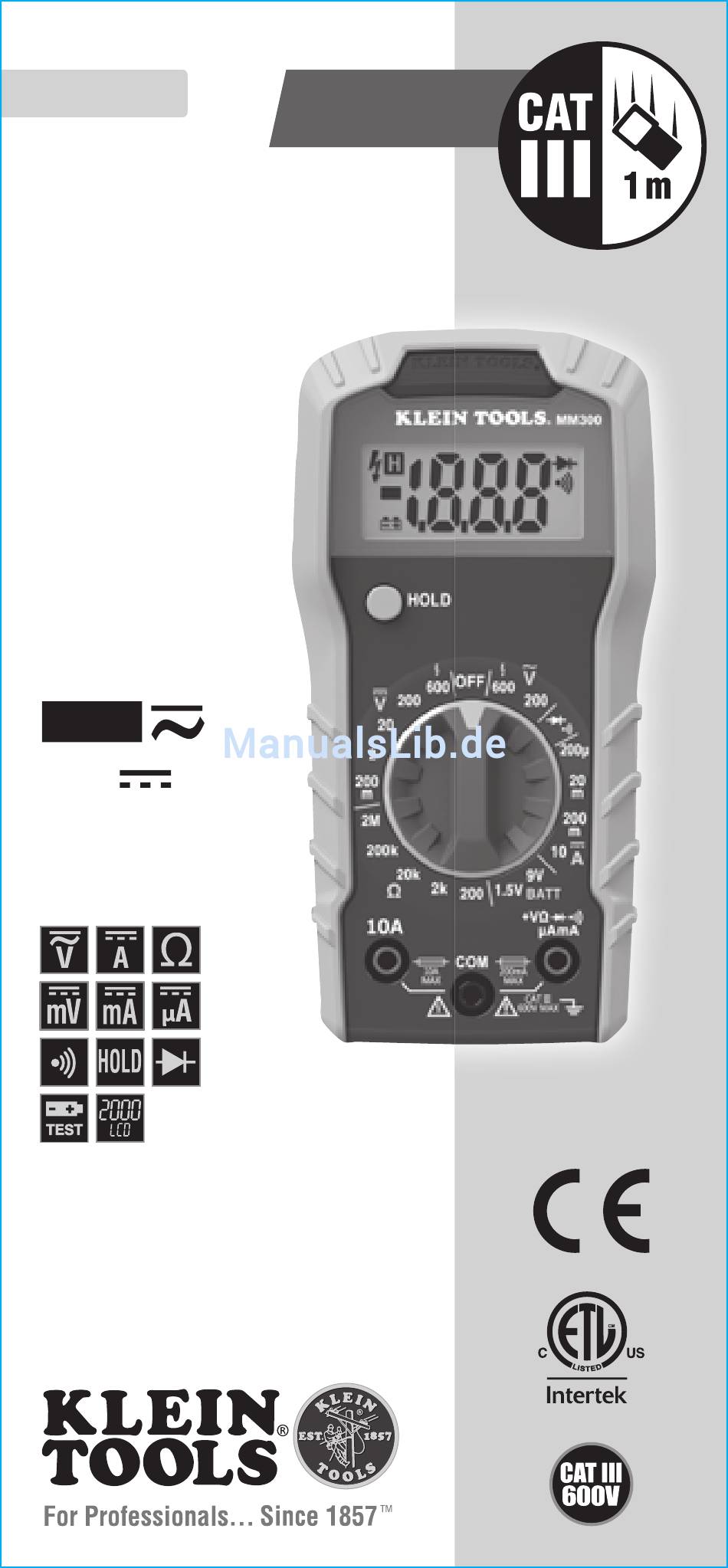

- Seite 1 MM300 DEUTSCH GEBRAUCHSANLEITUNG Digitales Multimeter mit manueller Bereichseinstellung • DATENSPEICHERUNG • AKUSTISCHE DURCH- GANGSMESSUNG • BATTERIETEST • DIODENPRÜFUNG 600 V 10 A Ω...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools MM300 ist ein Multimeter mit manueller Bereichseinstellung zur Messung von AC/DC-Spannung, DC- Strom und Widerstand. Darüber hinaus können Sie mit dem Gerät Batterien, Dioden und Durchgang prüfen. • Betriebshöhe: 2000 m (6562 ft) • Relative Luftfeuchtigkeit: <80 % nicht kondensierend •... -
Seite 3: Elektrische Spezifikationen
ELEKTRISCHE SPEZIFIKATIONEN Funktion Bereich Auflösung Genauigkeit 200,0 mV 0,1 mV 2000 mV 1 mV ±(0,5 % + 3 Stellen) DC-Spannung 20,00 V 0,01 V (V DC) 200,0 V 0,1 V ±(0,8% + 3 Stellen) 600 V 200,0 V 0,1 V ±(1,2 % + AC-Spannung 10 Stellen) -
Seite 4: Symbole Auf Dem Messgerät
DEUTSCH WARNHINWEISE Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und Wartung des Messgeräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise können schwere bis lebensgefährliche Verletzungen verursacht werden. • Überprüfen Sie vor jeder Verwendung, ob das Messgerät korrekt arbeitet, indem Sie eine bekannte Spannung oder Stromstärke messen. - Seite 5 FUNKTIONSDETAILS HINWEIS: In diesem Messgerät sind keine vom Benutzer zu wartenden Teile vorhanden. LCD-Display mit 2000 Counts Funktionswahlschalter „10A“-Buchse „COM“-Buchse „VΩ“-Buchse Datenspeicherungstaste „HOLD“ („HALTEN“)
- Seite 6 DEUTSCH BETRIEBSANLEITUNG ANSCHLUSS DER MESSLEITUNGEN Führen Sie keine Messungen durch, wenn die Leitungen nicht richtig eingesteckt sind. Dies könnte zu einer zeitweise unterbrochenen Messwertanzeige führen. Drücken Sie die Leitungen fest bis zum Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung sicherzustellen. FALSCH RICHTIG PRÜFUNG AN CAT III-/CAT IV-MESSSTELLEN...
- Seite 7 BETRIEBSANLEITUNG AC-SPANNUNG (UNTER 600 V) 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die höchste V AC ( )-Einstellung (600 V). 2. Messen Sie die Spannung und drehen Sie den Funktionswahlschalter um eine Stufe nach der anderen auf niedrigere V AC ( )-Einstellungen, um Messungen mit höherer Auflösung zu erhalten.
- Seite 8 DEUTSCH BETRIEBSANLEITUNG DC-STROM 200 mA bis 10 A 1. Für DC-Ströme über 200 mA und unter 10 A führen Sie die ROTE Messleitung in die 10A-Buchse 3 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die 10A-DC-Einstellung .
-
Seite 9: Widerstandsmessung
BETRIEBSANLEITUNG WIDERSTANDSMESSUNG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die höchste Ω-Einstellung (2 MΩ). 2. Machen Sie den Stromkreis spannungslos. 3. Zum Messen des Widerstands verbinden Sie die Messleitungen mit dem Stromkreis und drehen Sie den Funktionswahlschalter 2 um eine Stufe nach der anderen auf niedrigere Ω-Einstellungen, um Messungen mit höherer Auflösung zu erhalten. - Seite 10 DEUTSCH BETRIEBSANLEITUNG DIODENPRÜFUNG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Stellung 2. Berühren Sie die Diode mit den Messleitungen. Ein Anzeigewert von 200 bis 700 mV bedeutet „Vorwärtspolung“, „OL“...
-
Seite 11: Wartung
WARTUNG BATTERIEWECHSEL Wenn das Symbol im LCD-Display angezeigt wird, müssen die Batterien ersetzt werden. 1. Entfernen Sie die Schraube von der Batterieabdeckung. 2. Ersetzen Sie die 2 AAA-Batterien (achten Sie auf die Polarität). 3. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie sie mit der Schraube. -
Seite 12: Garantie
DEUTSCH REINIGUNG Stellen Sie sicher, dass das Messgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen trockenen, faserfreien Tuch ab. Verwenden Sie keine Scheuer- oder Lösungsmittel. LAGERUNG Entnehmen Sie die Batterien, wenn das Messgerät über einen längeren Zeitraum nicht verwendet wird. Setzen Sie das Gerät keinen hohen Temperaturen oder Luftfeuchtigkeiten aus.
