DEUTSCH
GEBRAUCHSANLEITUNG
Digitales Isolations-
Digitales Isolations-
Widerstandsmessgerät
Widerstandsmessgerät
• 125 V, 250 V,
500 V UND
1000 V PRÜF
SPANNUNGEN
• ISOLATIONSWIDER-
ISOLATIONSWIDER-
STANDSBEREICH
BIS ZU 4000 MΩ
• MESSUNGEN
1000 V AC/DC
• WIDERSTAND
• DURCHGANG
1 m
1000 V
80k

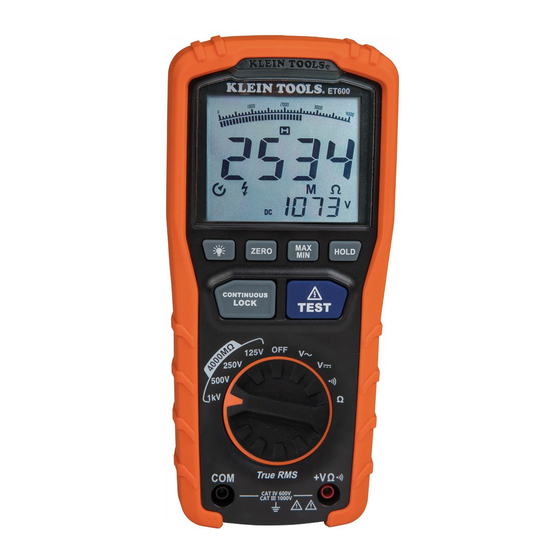

ET600
5000573
CAT IV
600 V
CAT III
1000 V
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Klein Tools ET600
Inhaltszusammenfassung für Klein Tools ET600
- Seite 1 ET600 DEUTSCH GEBRAUCHSANLEITUNG Digitales Isolations- Digitales Isolations- Widerstandsmessgerät Widerstandsmessgerät • 125 V, 250 V, 500 V UND 1000 V PRÜF SPANNUNGEN • ISOLATIONSWIDER- ISOLATIONSWIDER- STANDSBEREICH BIS ZU 4000 MΩ • MESSUNGEN 1000 V AC/DC • WIDERSTAND • DURCHGANG 1000 V...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH ALLGEMEINE TECHNISCHE DATEN Das Klein Tools ET600 ist ein digitales Prüfgerät mit vier Spannungsbereichen für Isolationswiderstandsmessungen. Außerdem ist es ein TRMS-Prüfgerät (True Root-Mean-Squared; Echter Effektivwert), das AC/DC-Spannungen, elektrischen Widerstand und Durchgang misst. • Betriebshöhe: 2000 m (6562 Fuß) • Relative Luftfeuchtigkeit: < 80 % nicht kondensierend •... -
Seite 3: Elektrische Spezifikationen
ELEKTRISCHE SPEZIFIKATIONEN ISOLATIONSWIDERSTAND Klem- Bereich Au ösung Genauigkeit Prüfstrom menspannung (M ) (M ) 0,125 bis 3,999 0,001 ± (2 % + 10 Stellen) 125 V 4,00 bis 39,99 0,01 ± (2 % + 10 Stellen) 1 mA Last (0 % bis bei 125 kΩ... -
Seite 4: Betriebsmessunsicherheit
DEUTSCH BETRIEBSMESSUNSICHERHEIT INTRINSISCHE UNSICHERHEIT (EN61557) Messung Betriebs- Maximale Code intrinsische unsicherheit Unsicherheit* Isolations- Siehe ELEKTRISCHE < 30 % widerstand SPEZIFIKATIONEN Schutzleiterwiderstand Siehe ELEKTRISCHE < 30 % SPEZIFIKATIONEN *Zeigt den maximal zulässigen Wert nach Standard an EINFLUSSVARIABLEN UND UNSICHERHEITEN (EN61557) % innerhalb Code Variabel Bereich... -
Seite 5: Symbole Auf Dem Messgerät
WARNUNGEN • Beachten Sie in jedem Fall die lokalen und nationalen Sicherheitsbestimmungen. Bei der Arbeit an gefährlichen aktiven Leitern muss persönliche Schutzausrüstung getragen werden, um Verletzungen durch Stromschlag und Lichtbogen zu vermeiden. • Das Messgerät ist mit Ausnahme der Messleitungsbuchsen gemäß IP40 staub- und wasserbeständig. - Seite 6 DEUTSCH FUNKTIONSDETAILS HINWEIS: In diesem Messgerät sind keine vom Benutzer wartbaren Teile enthalten. LCD-Display mit 4000 Zählungen Taste „ZERO“ Funktionswahlschalter Taste „MAX/MIN“ Buchse „COM“ Taste „HOLD“ Taste „LOCK“ Buchse „V “ Taste für Hintergrundbeleuchtung Taste „TEST“...
- Seite 7 FUNKTIONSTASTEN EIN/AUS Zum Einschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 von der Stellung „OFF“ („AUS“) auf eine beliebige Messeinstellung. Zum Ausschalten des Messgeräts drehen Sie den Funktionswahlschalter auf die Stellung „OFF“. HINWEIS: Das Gerät schaltet nach 15 Minuten Inaktivität automatisch ab.
- Seite 8 DEUTSCH BETRIEBSANLEITUNG ANSCHLUSS DER MESSLEITUNGEN Führen Sie keine Messungen durch, wenn die Leitungen nicht richtig eingesteckt sind. Dies könnte zu einer zeitweise unterbrochenen Messwertanzeige führen. Drücken Sie die Leitungen fest bis zum Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung sicherzustellen.
- Seite 9 BETRIEBSANLEITUNG ISOLATIONSWIDERSTANDSMESSUNGEN 1. Führen Sie die ROTE Messleitung in die V -Buchse 4 und die SCHWARZE Messleitung in die COM-Buchse 3 ein, und drehen Sie den Funktionswahlschalter auf die gewünschte Prüfspannung. Wählen Sie je nach Kompatibilität mit dem getesteten Gerät zwischen 125 V, 250 V, 500 V oder 1000 V aus.
- Seite 10 DEUTSCH BETRIEBSANLEITUNG AC/DC-SPANNUNGSMESSUNGEN 1. Führen Sie die ROTE Messleitung in die V -Buchse 4 und die SCHWARZE Messleitung in die COM-Buchse 3 ein, und drehen Sie den Funktionswahlschalter auf die AC-Spannungseinstellung oder die DC-Spannungseinstellung Schwarze Leitung Rote Leitung 2. Legen Sie die Messleitungen am zu messenden Stromkreis an, um die Spannung zu messen.
-
Seite 11: Wartung
BETRIEBSANLEITUNG WIDERSTANDSMESSUNG 1. Führen Sie die ROTE Messleitung in die V -Buchse 4 und die SCHWARZE Messleitung in die COM-Buchse 3 ein, und drehen Sie den Funktionswahlschalter 2 auf die Widerstandseinstellung Schwarze Leitung Rote Leitung 2. Machen Sie den Stromkreis spannungslos. 3. -
Seite 12: Garantie
DEUTSCH REINIGUNG Stellen Sie sicher, dass das Messgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen trockenen, faserfreien Tuch ab. Verwenden Sie keine Scheuer- oder Lösungsmittel. LAGERUNG Entnehmen Sie die Batterien, wenn das Messgerät über einen längeren Zeitraum nicht verwendet wird. Setzen Sie das Gerät keinen hohen Temperaturen oder Luftfeuchtigkeiten aus.
